Koncentrators tlenu — naprawy ze zdjęciami (v4)
Stan danych: 2026-08-26 · Wybrane urządzenia (unikalne SN): 7 · Wpisy serwisowe: 9 · Zdjęcia w bazie: 114 · Pobrane i osadzone: 114
O tym raporcie: wersja 4 — obejmuje 7 wskazanych urządzeń i dołącza wszystkie zdjęcia serwisowe z bazy. Zdjęcia pobrane lokalnie i osadzone (łatwe skopiowanie), link „oryginał" obok każdego prowadzi do pliku na serwerze zdjęć (host nie ma ważnego certyfikatu TLS — jeśli przeglądarka ostrzega, użyj wersji osadzonej lub ZIP).
7
wybranych urządzeń (SN)
9
wpisów serwisowych
114
zdjęć w bazie JSON
114
zdjęć pobranych
⬇ Pobierz zdjęcia (ZIP, 98849 KB)
Urządzenia — naprawy ze zdjęciami
DM180503002 · Tokyo10H
| SN | DM180503002 | Marka | Tokyo10H |
|---|---|---|---|
| Data (wpisy) | 2026-08-16 | Status | wydane ⚠️ |
| LP | 11 | Przebieg (h) | 5752 |
| Opis naprawy | ZASTANE: Przytopiony pogęty spód obudowy oraz okolice filtra wylotowego + zniszczony filtr. Dorobione wyjście tlenu. Pęknięty wentylator (nic z tym nie zrobię) Ogromne dziury w obudowie Zrobione: Prostowanie spodu, dodane wzmocnienie (sklejka). Zabezpieczenie węży przed przetarciem. Wyjście tlenu spowrotem na standard. Dorobione wyjście zewnętrzne azotu. Przysłonięte dziury. Nowy filtr Hepa (wlotowy). | ||
Zdjęcia: 11/11 w bazie (wszystkie osadzone)

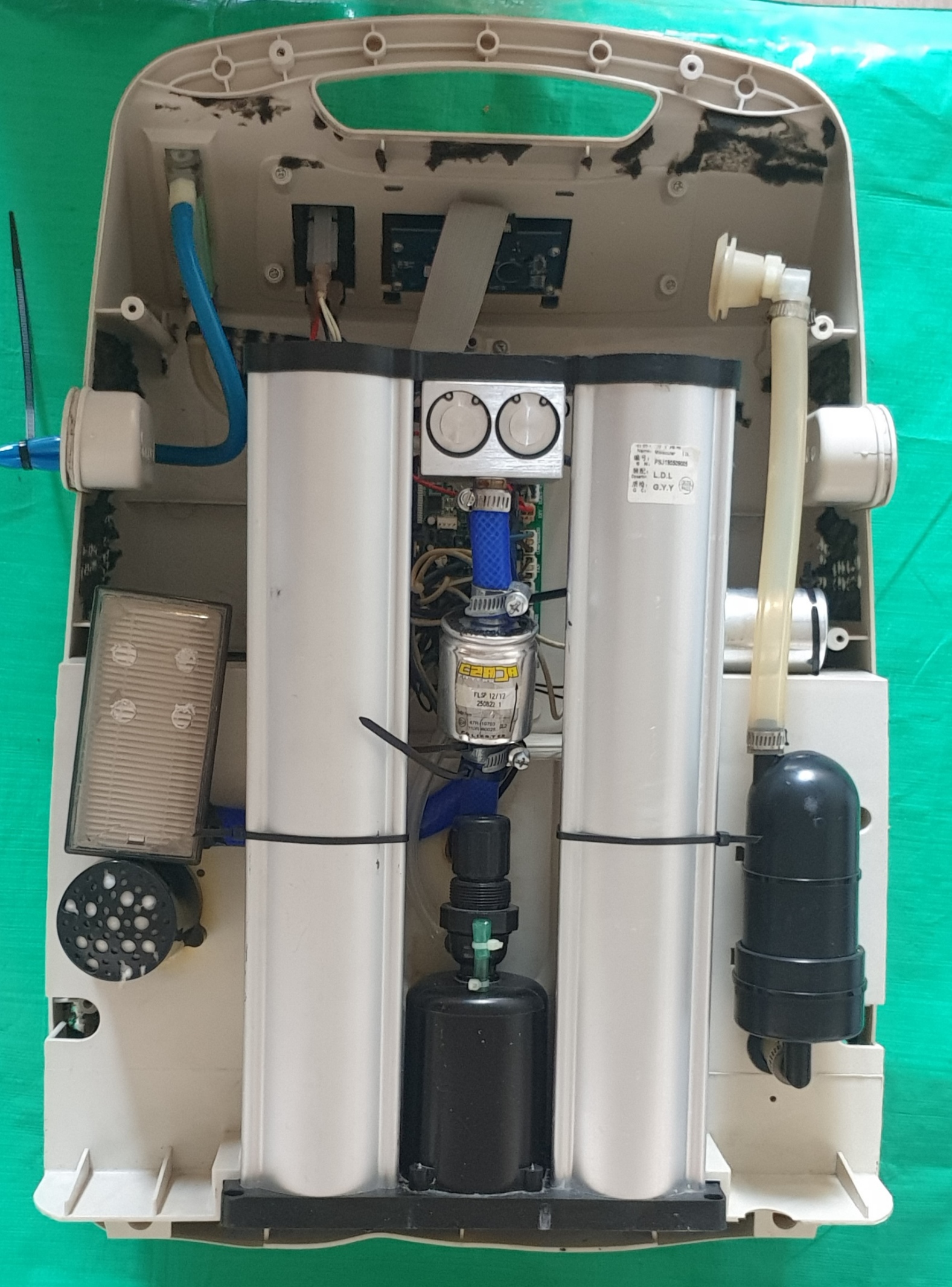

img_6a83904e86d918.57051802.jpg · typ: before · mocno pogięty spód · oryginał
img_6a8390856d42a9.70418966.jpg · typ: during · zniszczony filtr(tłumik) wylotowy · oryginał

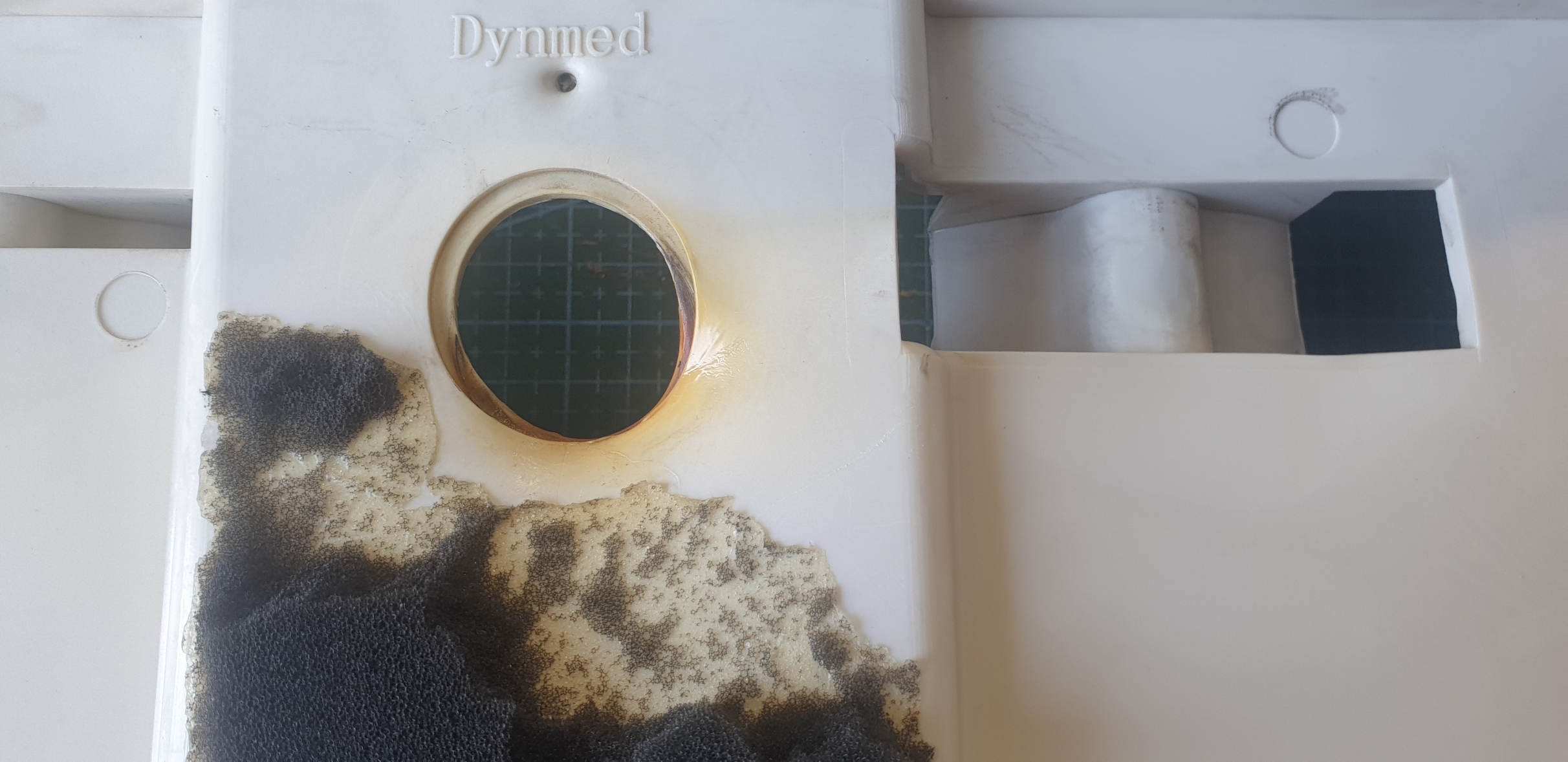

img_6a8390ca590f89.66299712.jpg · typ: during · przytopione wnętrze (otwór na przewody) · oryginał

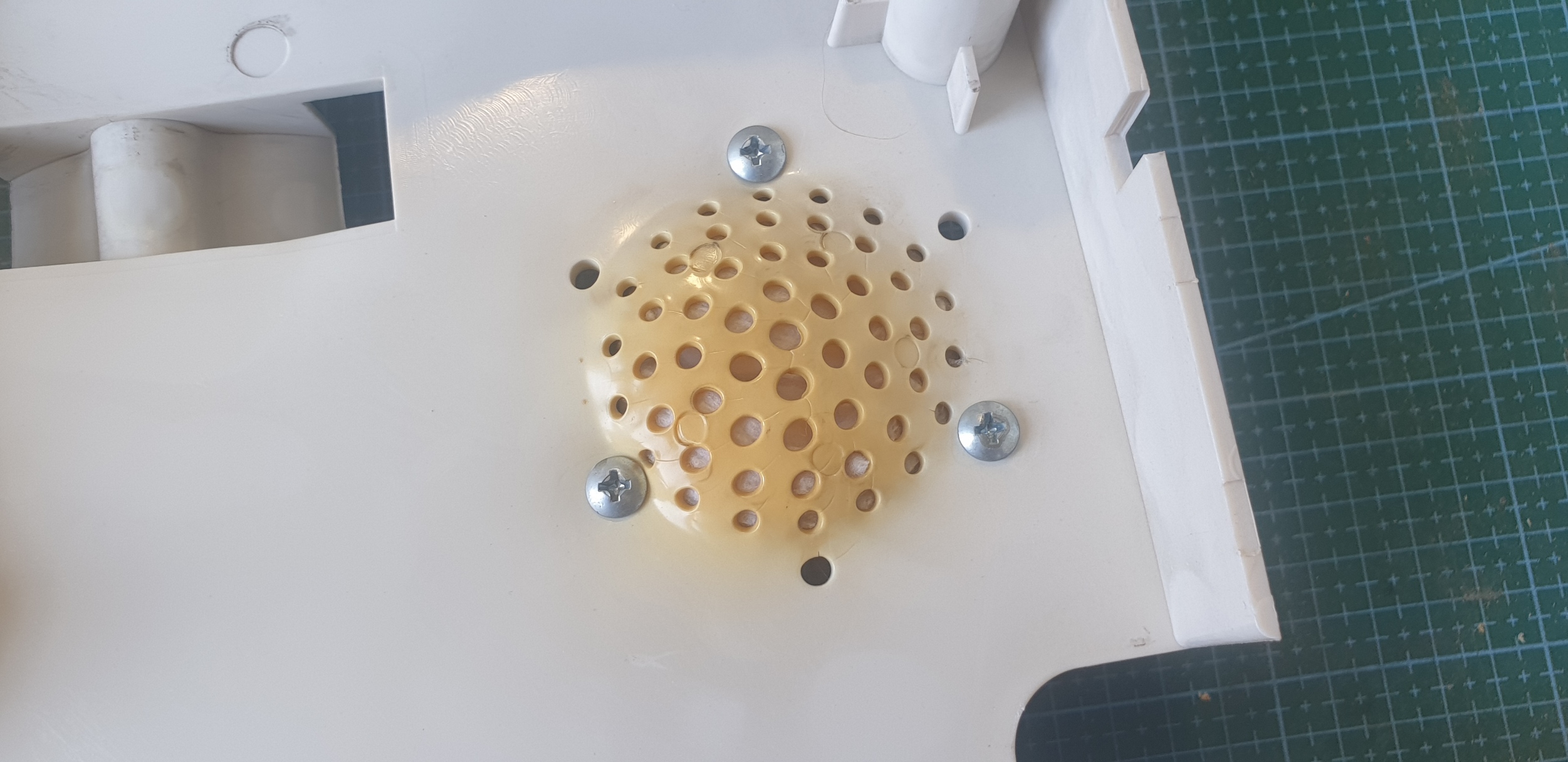

img_6a83911dc6b9e7.02028207.jpg · typ: during · filtr(tłumik) wylotowy z drugiej strony · oryginał

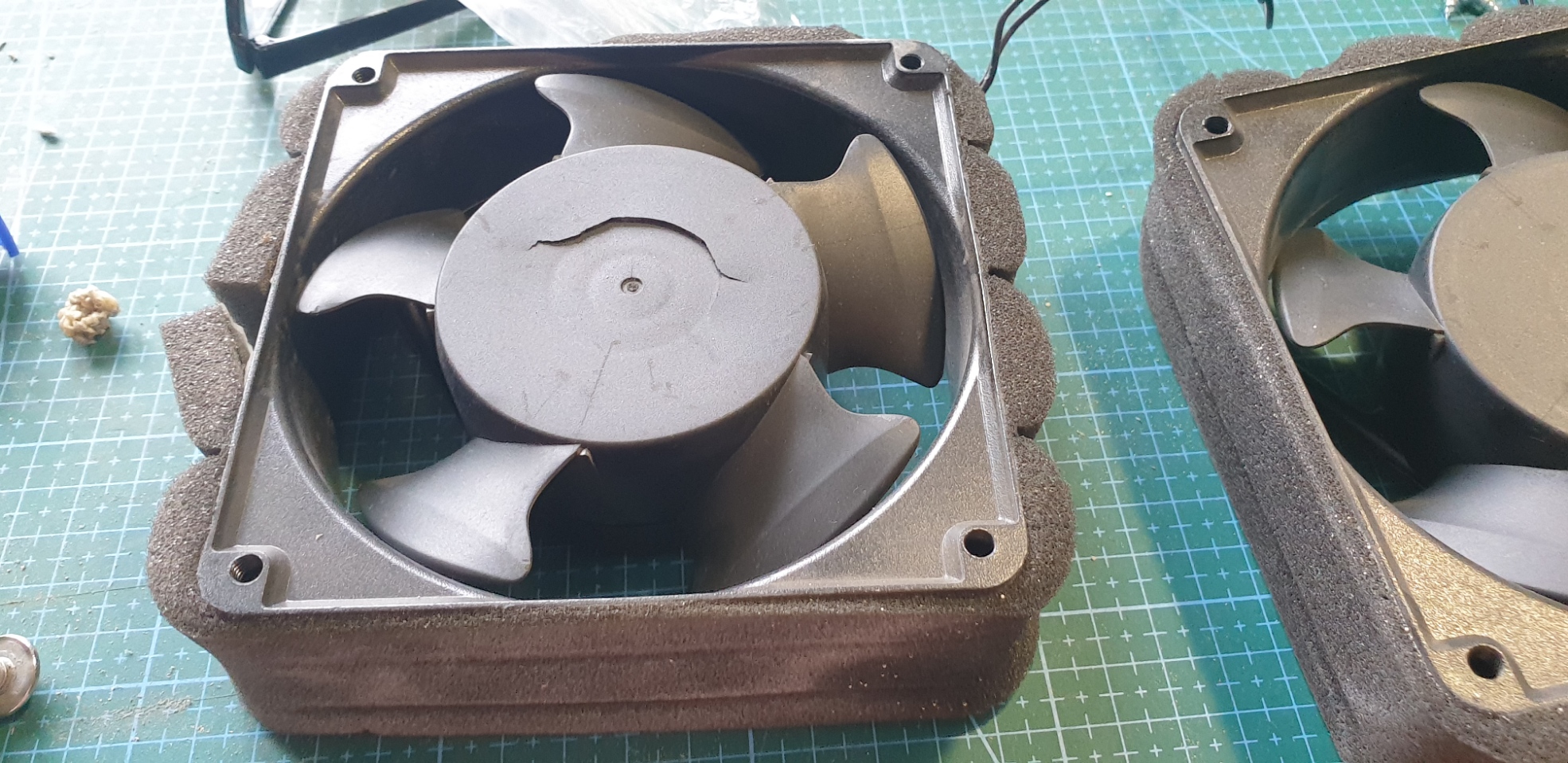

img_6a83914adaa9b2.20451761.jpg · typ: during · pęknięty wentylator · oryginał

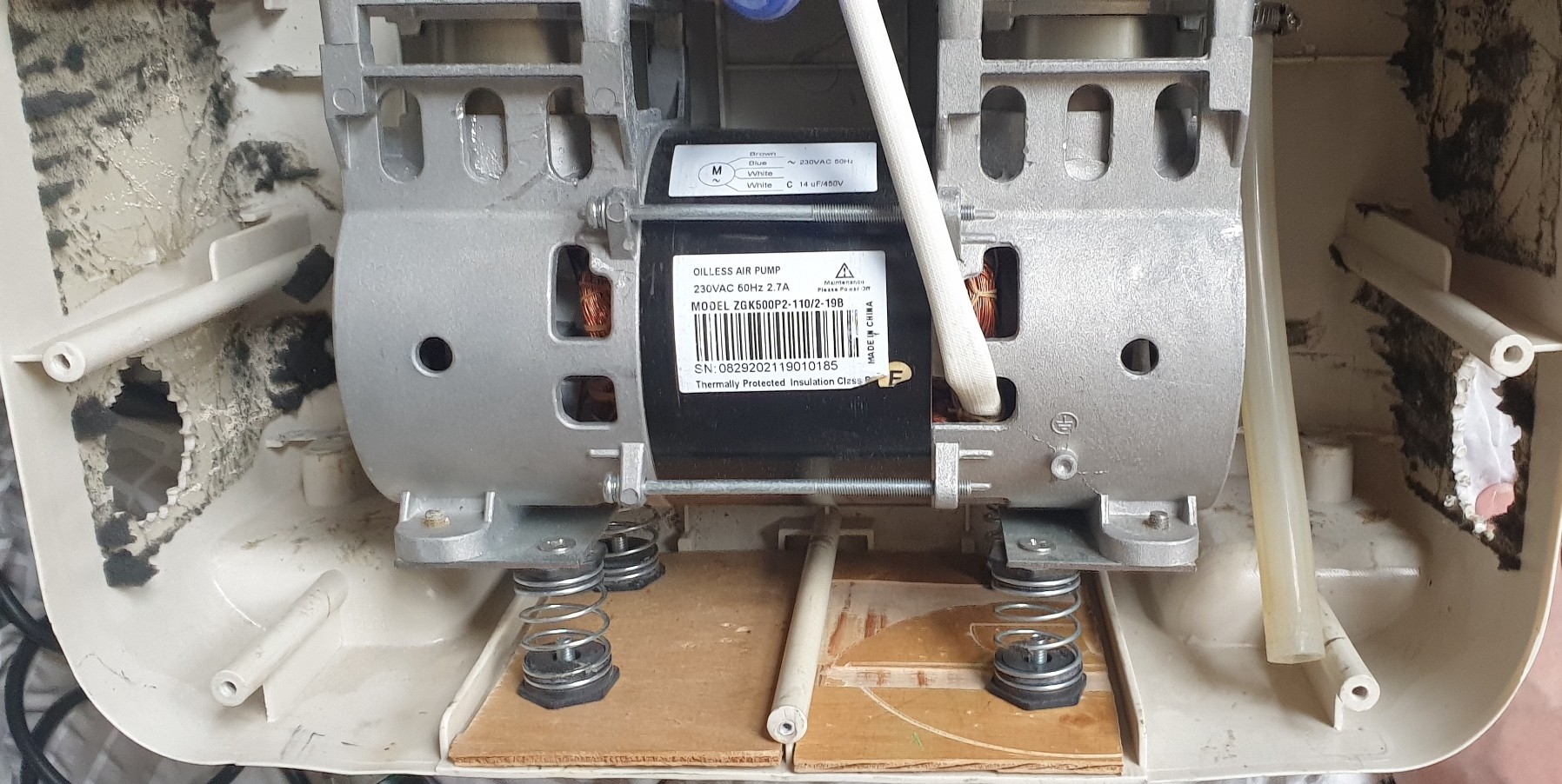

img_6a8392cceefcd8.83753853.jpg · typ: during · Wzmocnienie pod kompresorem · oryginał

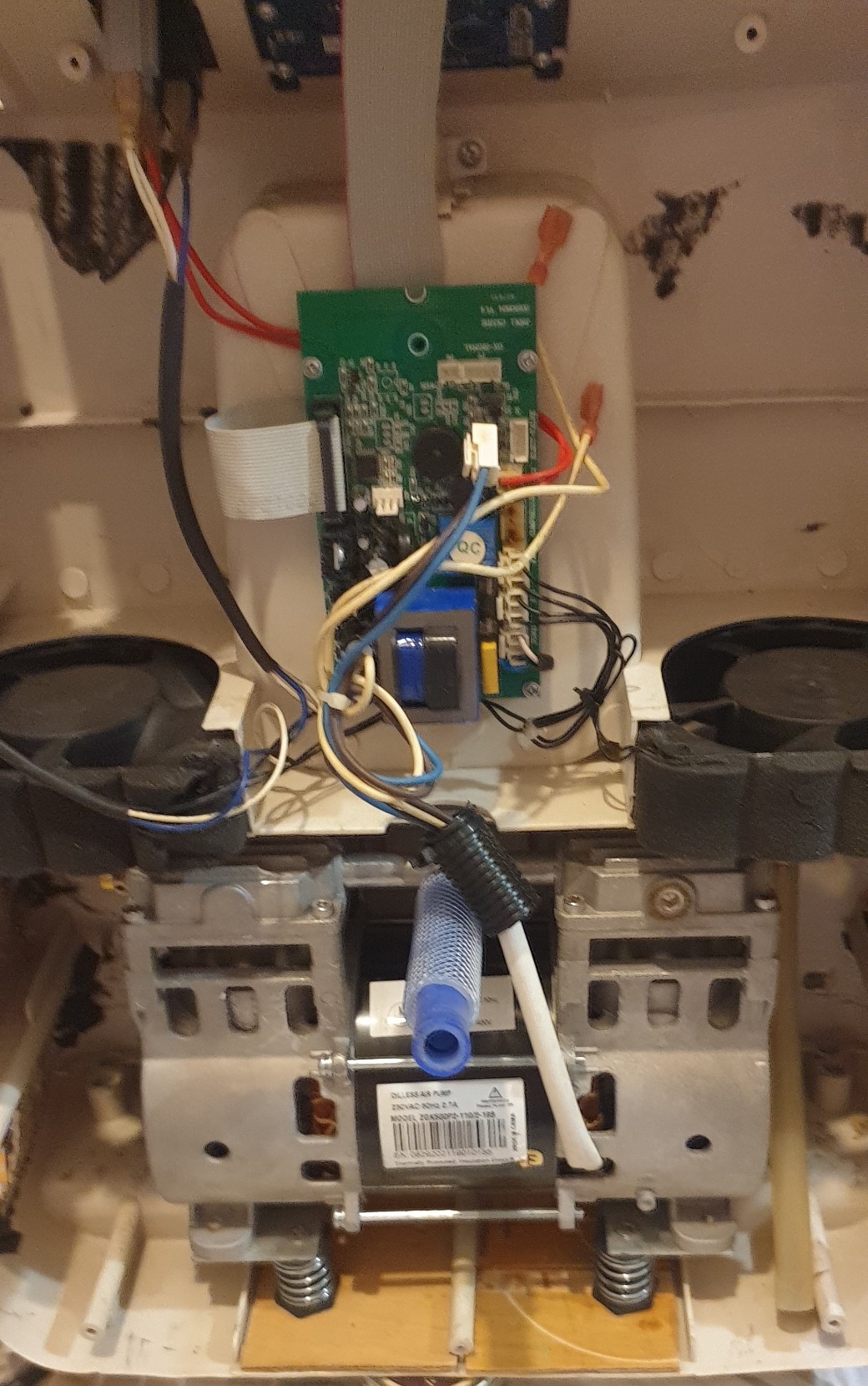

img_6a839321689cf1.11488863.jpg · typ: during · zabezpieczenie przewodów · oryginał

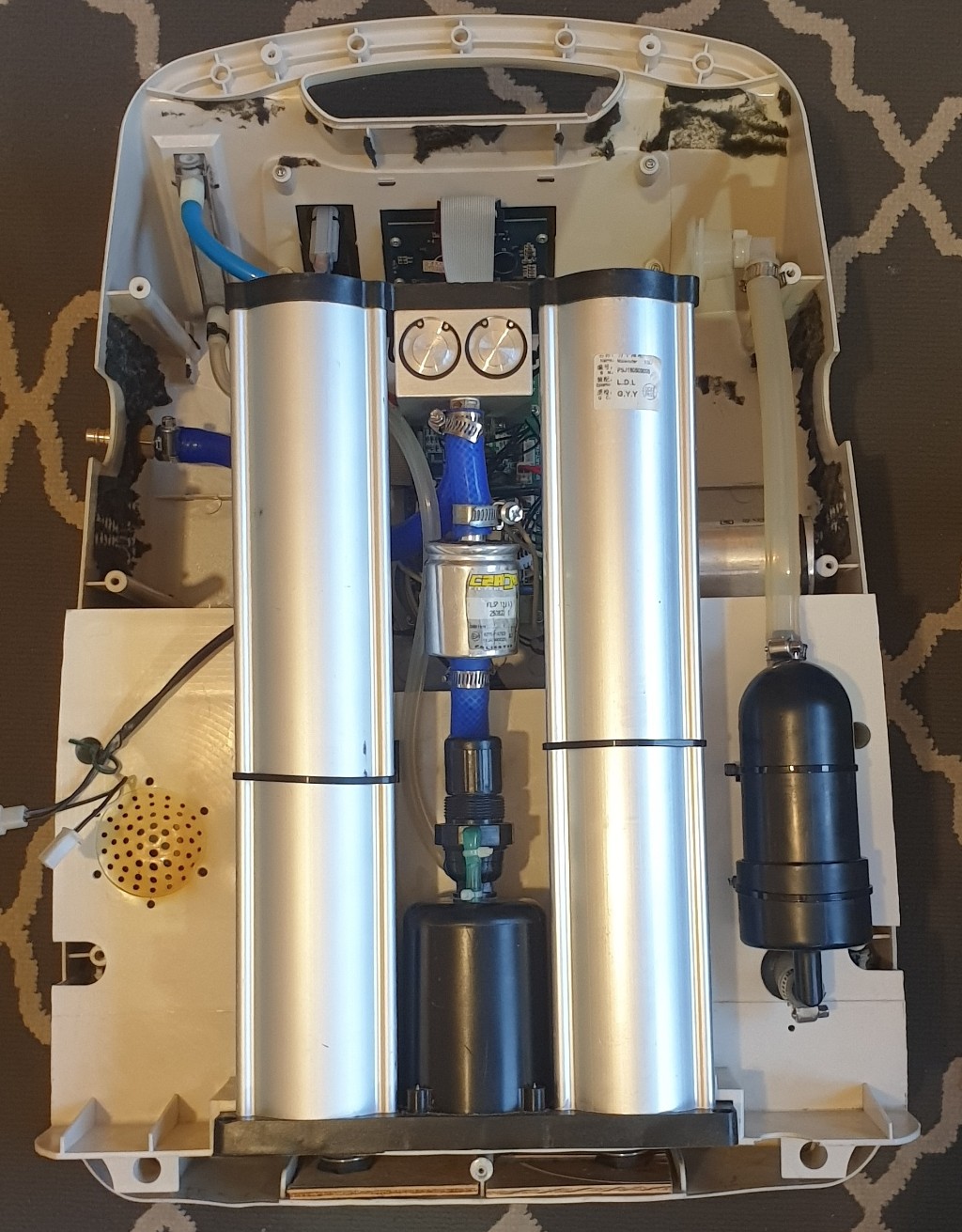

img_6a8393a60ef142.02458314.jpg · typ: after · gotowe do złożenia · oryginał

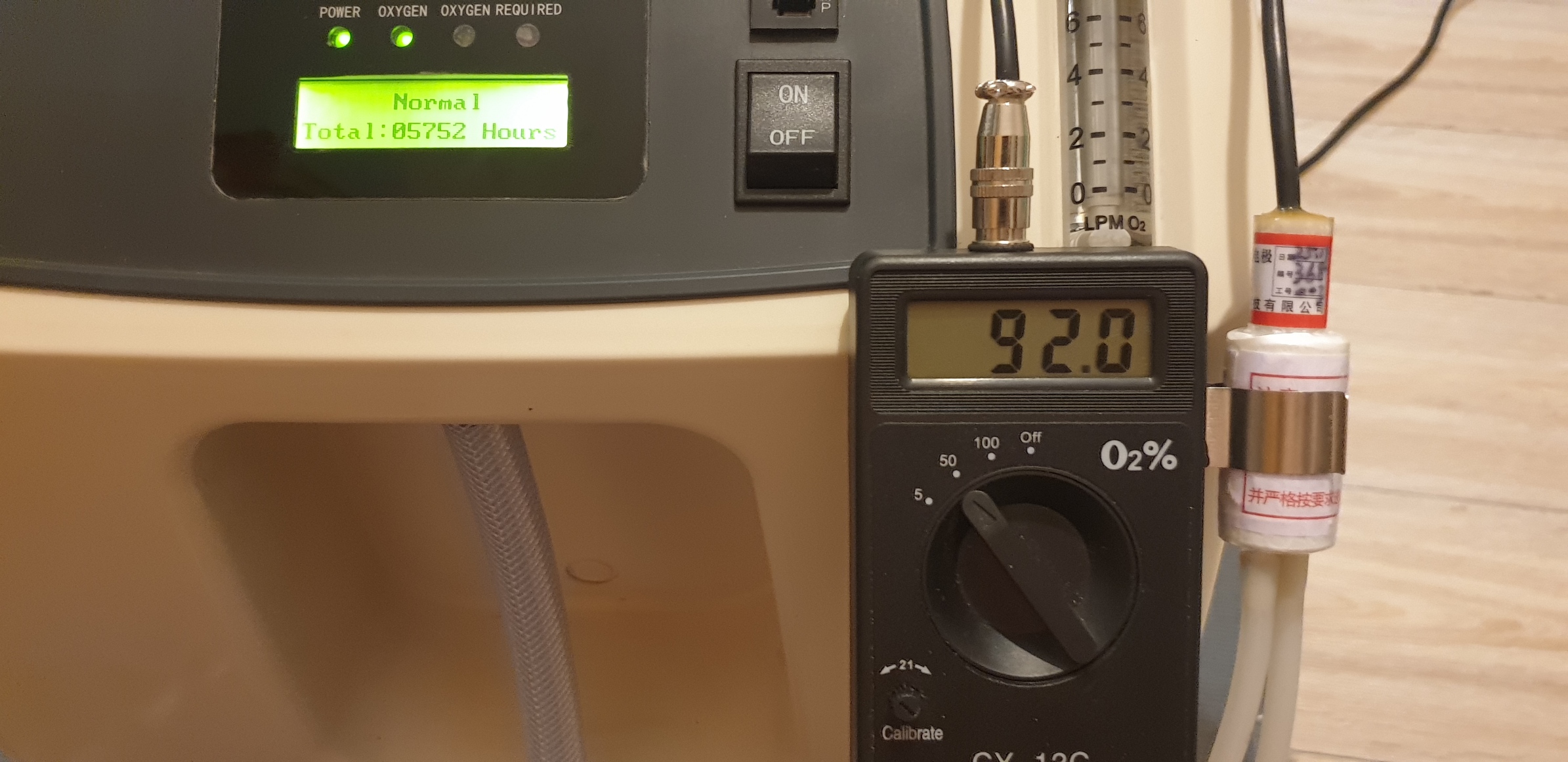

img_6a83944ecb1654.21212659.jpg · typ: after · tlen 89%÷92% O2 przy 10L przepływu · oryginał

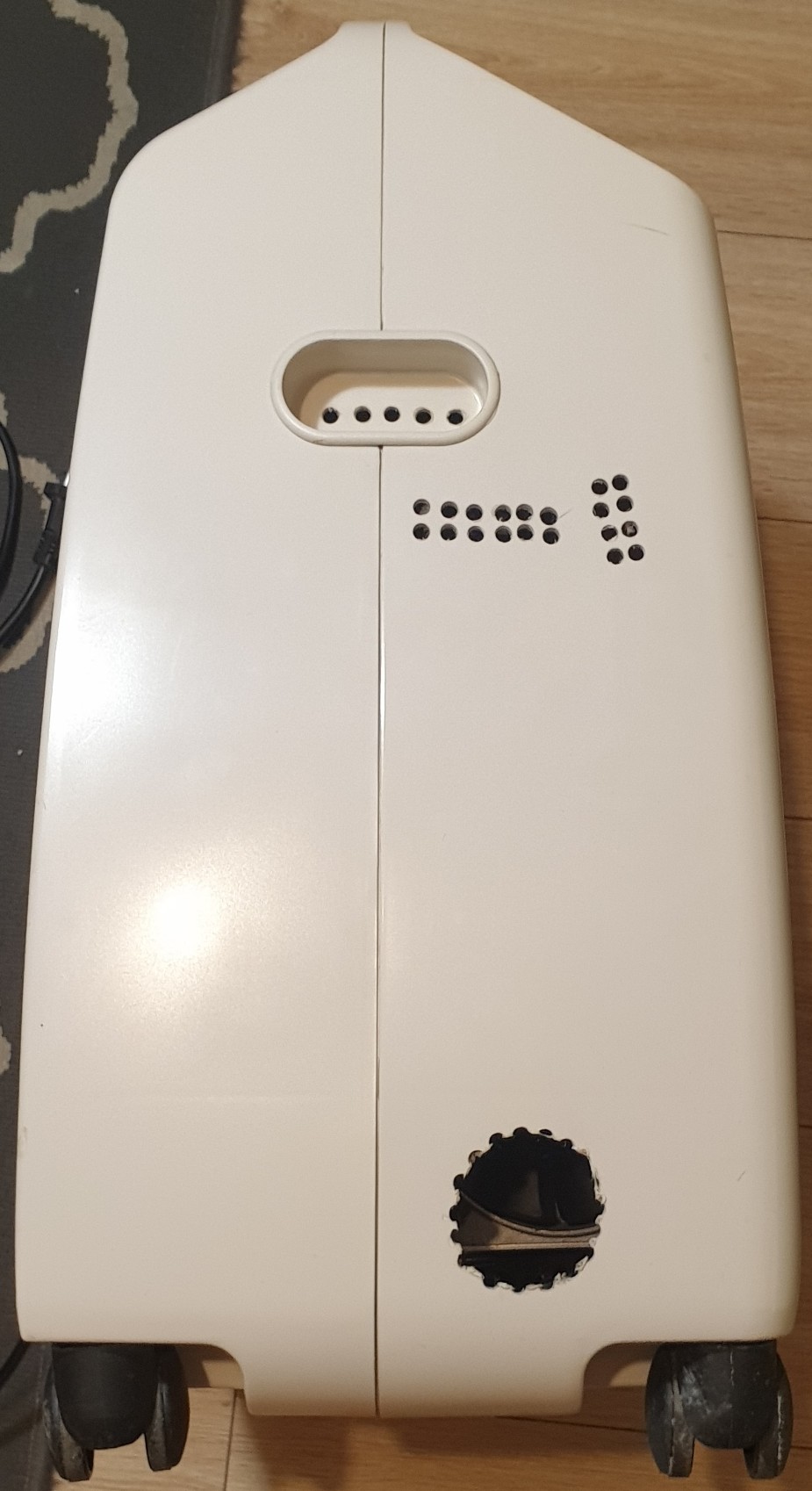

img_6a8394c33bc0d5.89014310.jpg · typ: during · Wielka dziura (jedna z dwóch) · oryginał

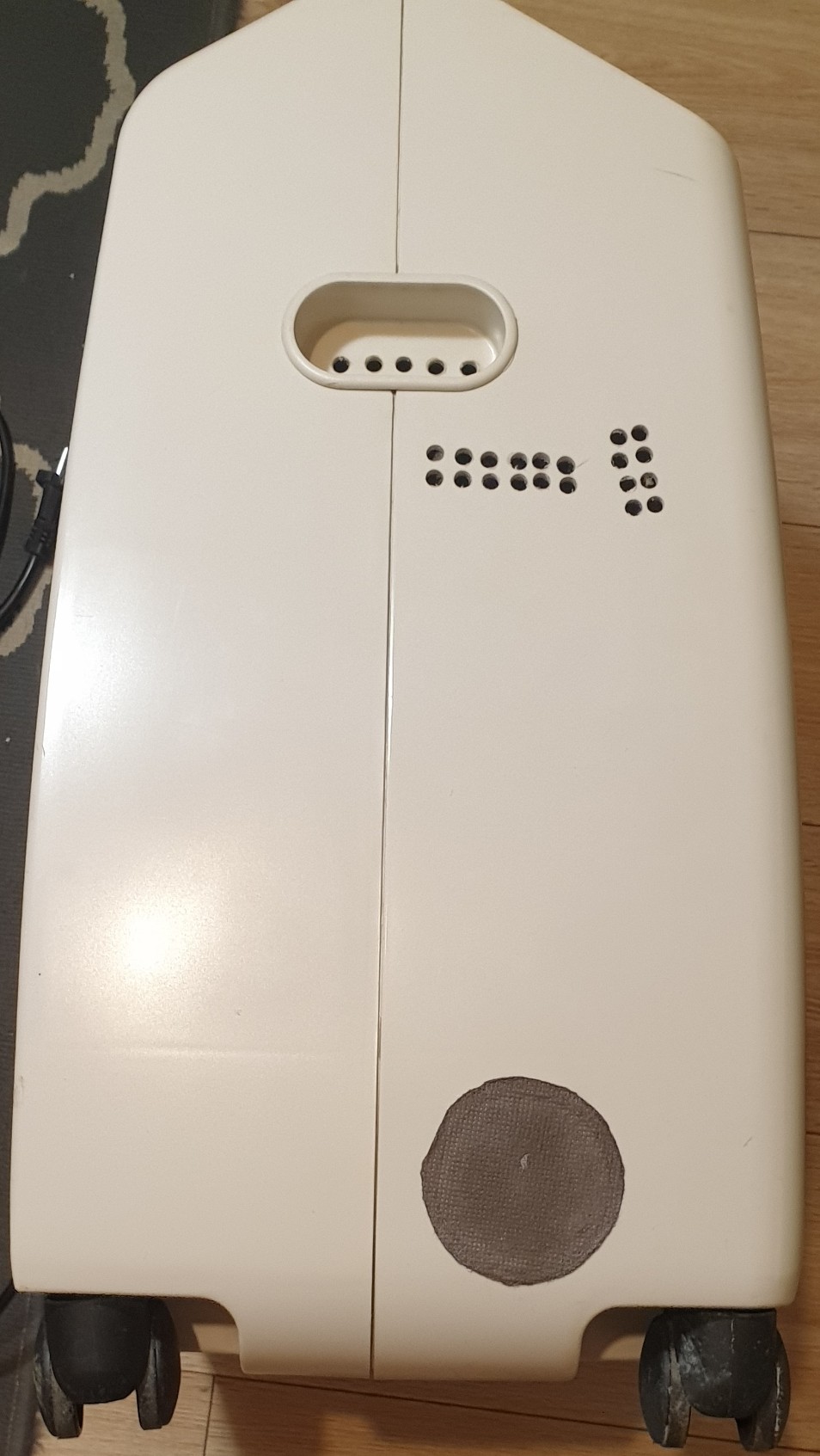

img_6a839521884100.70396070.jpg · typ: during · dziura przysłonięta · oryginał21014020006 · KSOC-5
| SN | 21014020006 | Marka | KSOC-5 |
|---|---|---|---|
| Data (wpisy) | 2026-08-08 | Status | wydane ⚠️ |
| LP | 2101 | Przebieg (h) | 15 |
| Opis naprawy | Stan idealny, zużyty zeolit. Zrobione: - wimieniony zeolit - skontrolowany wielozawór - skontrolowany zawartość tlenu na wylocie | ||
Zdjęcia: 8/8 w bazie (wszystkie osadzone)

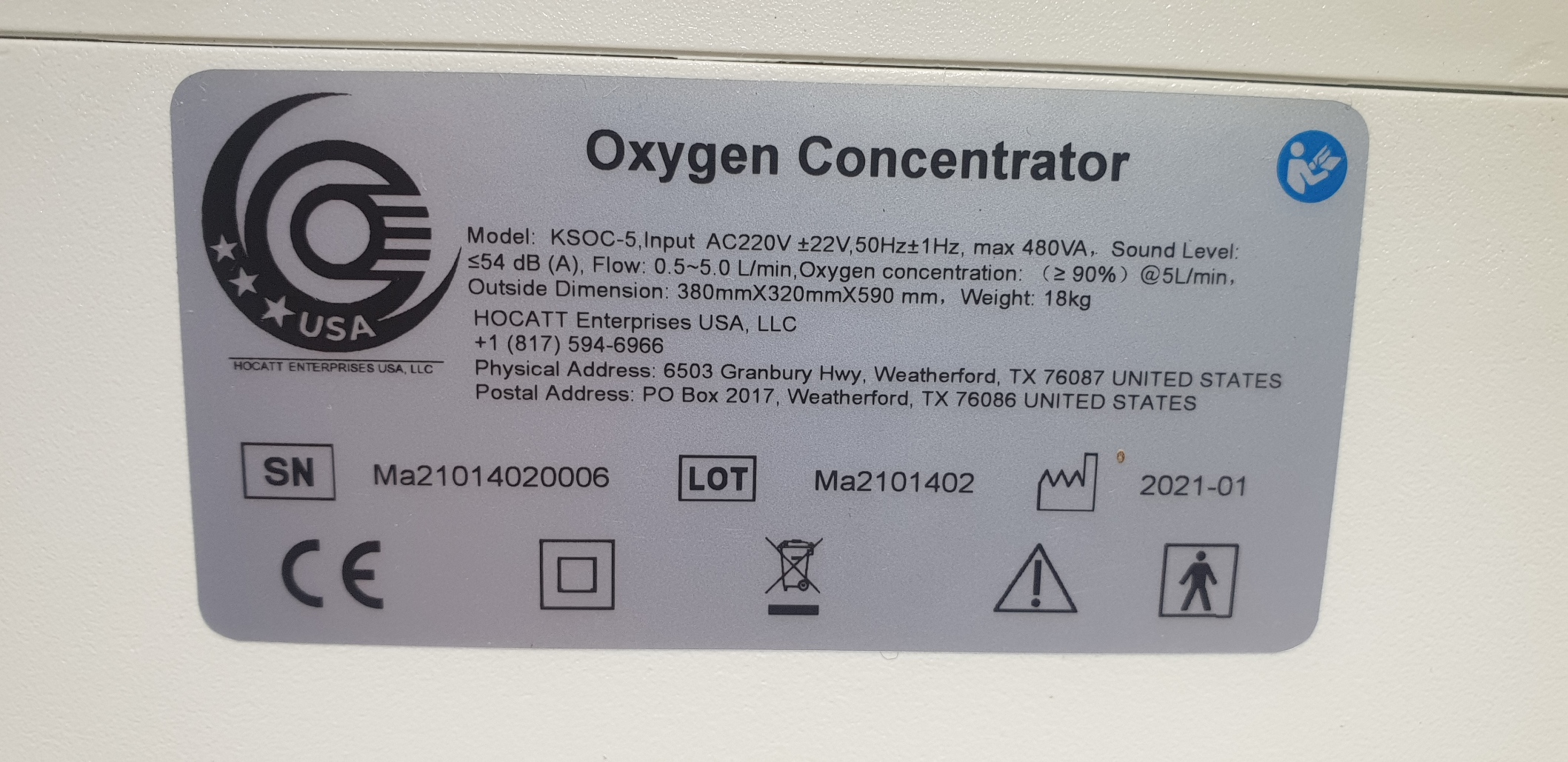

img_6a77a3521e65a1.73566293.jpg · typ: during · oryginał

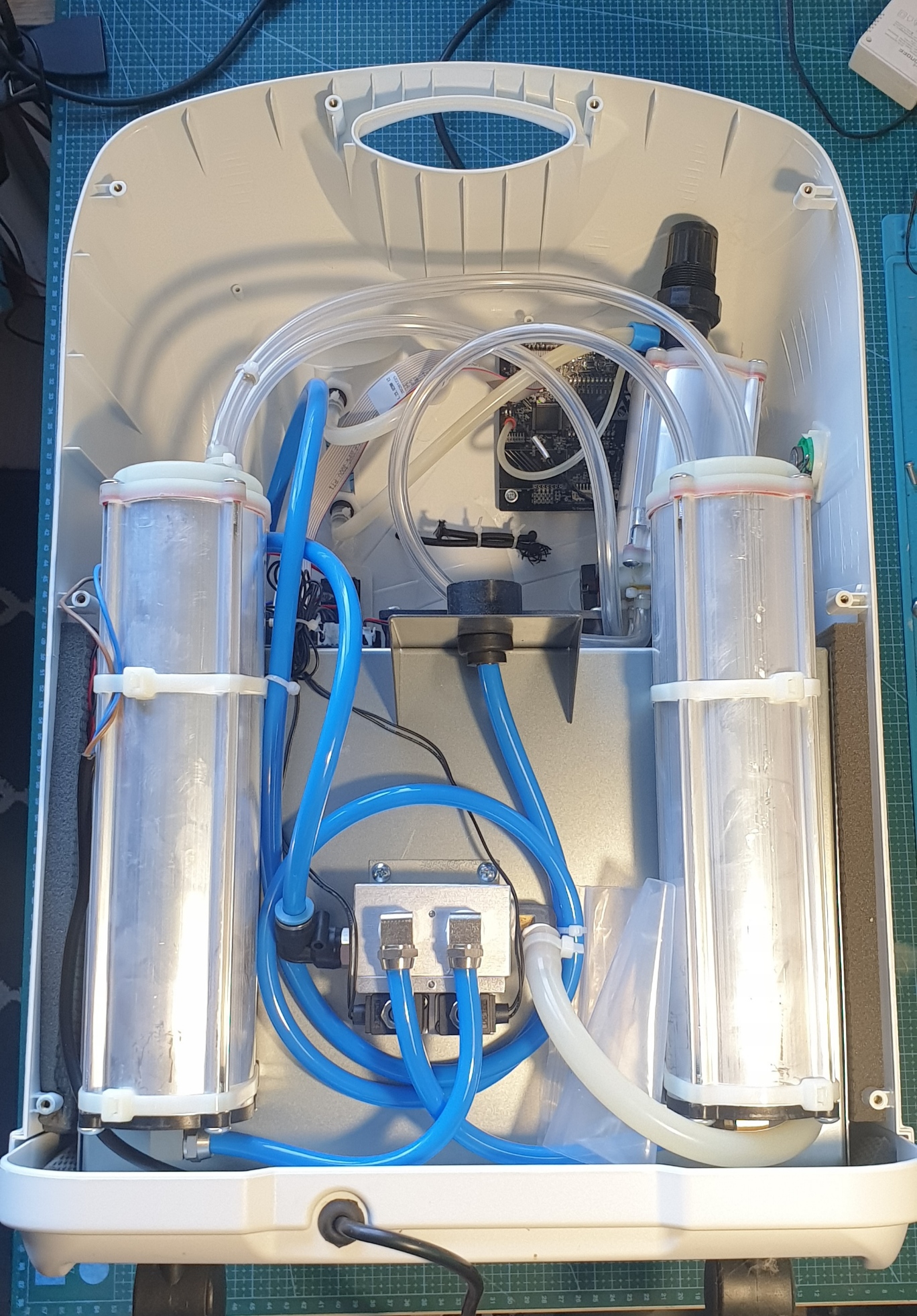

img_6a77a370eff6c2.00464827.jpg · typ: during · oryginał

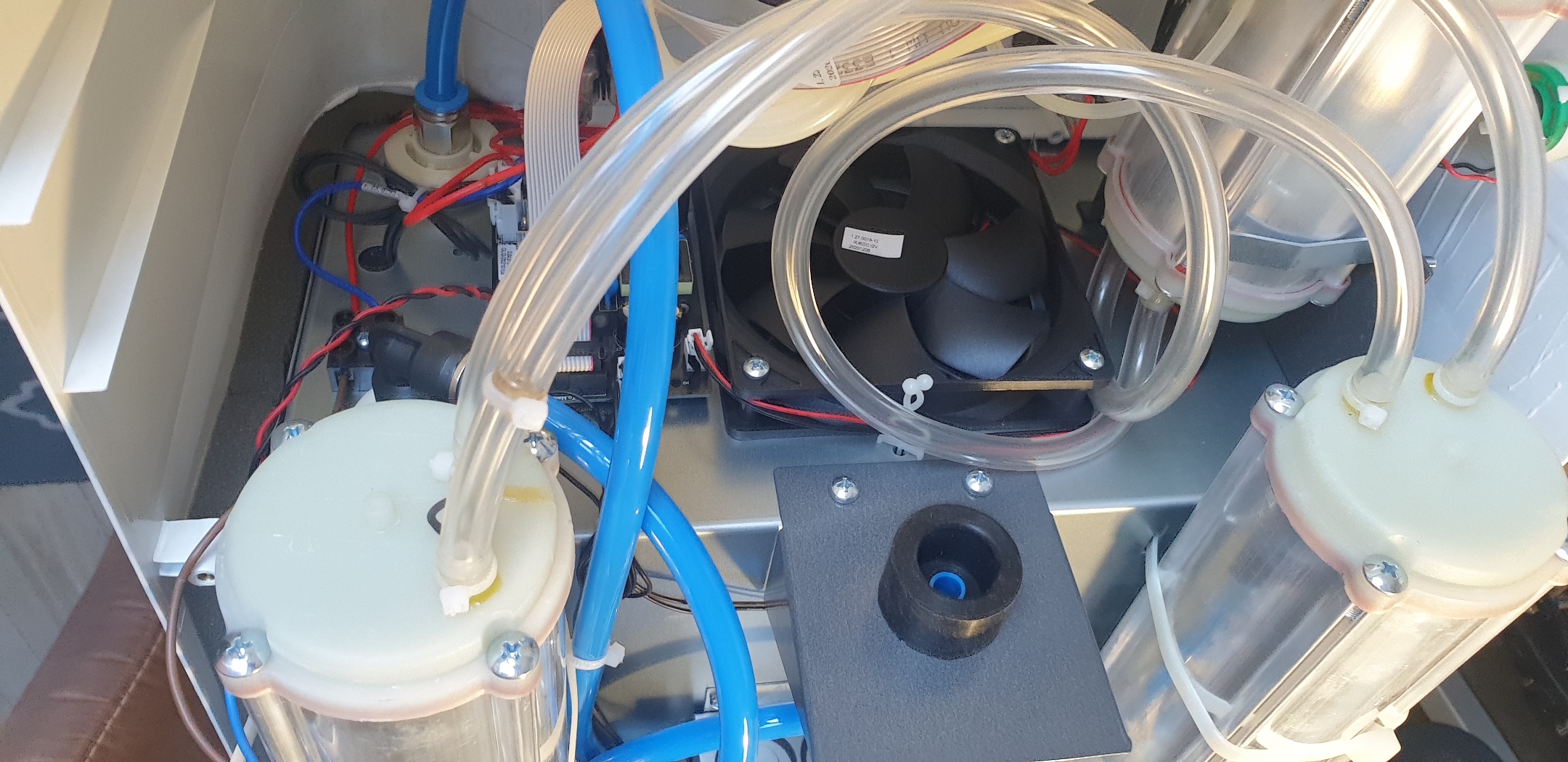

img_6a77a382ebfe29.69509746.jpg · typ: during · oryginał

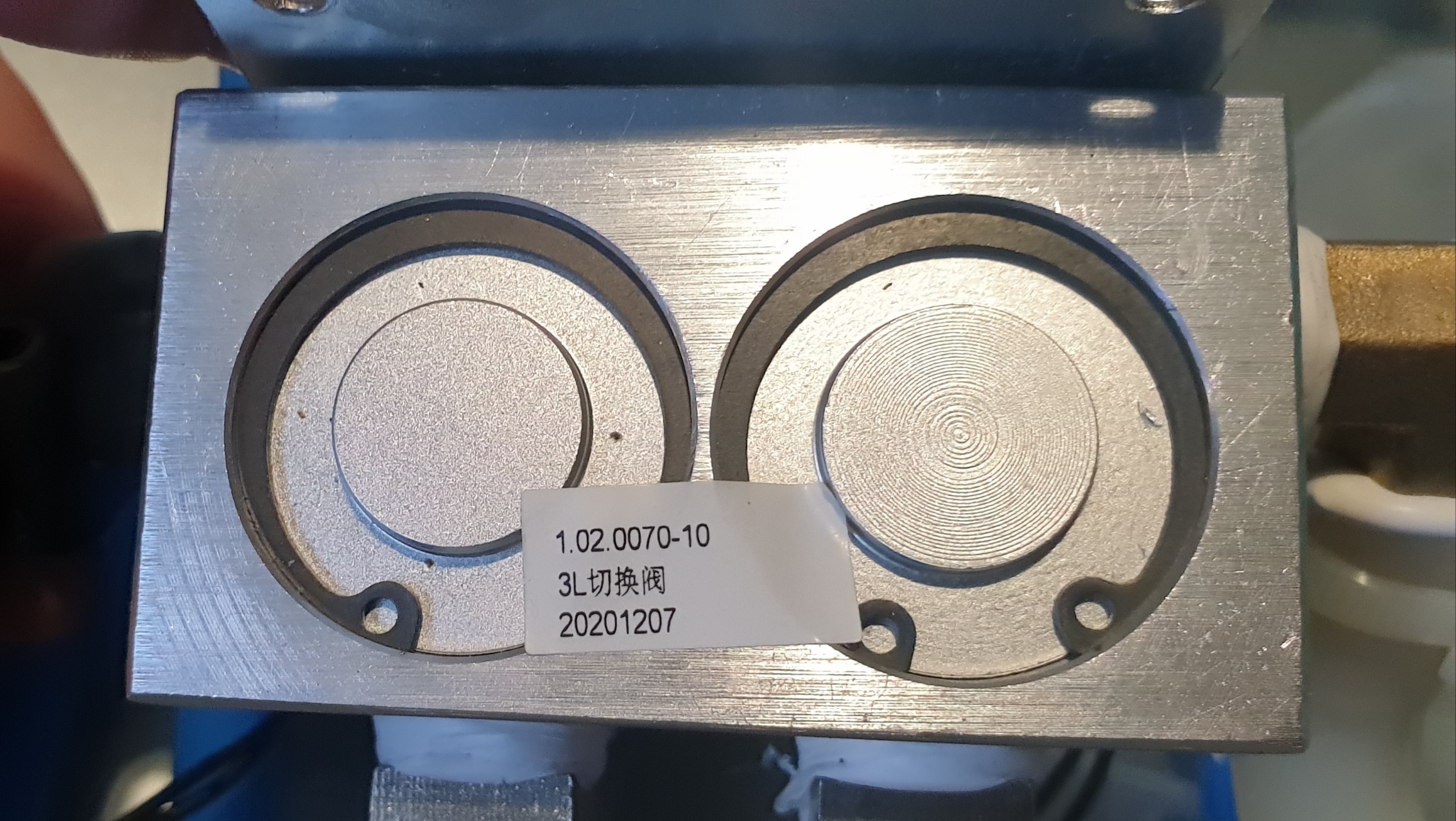

img_6a77a3bc27e593.33571853.jpg · typ: during · wielozawór · oryginał

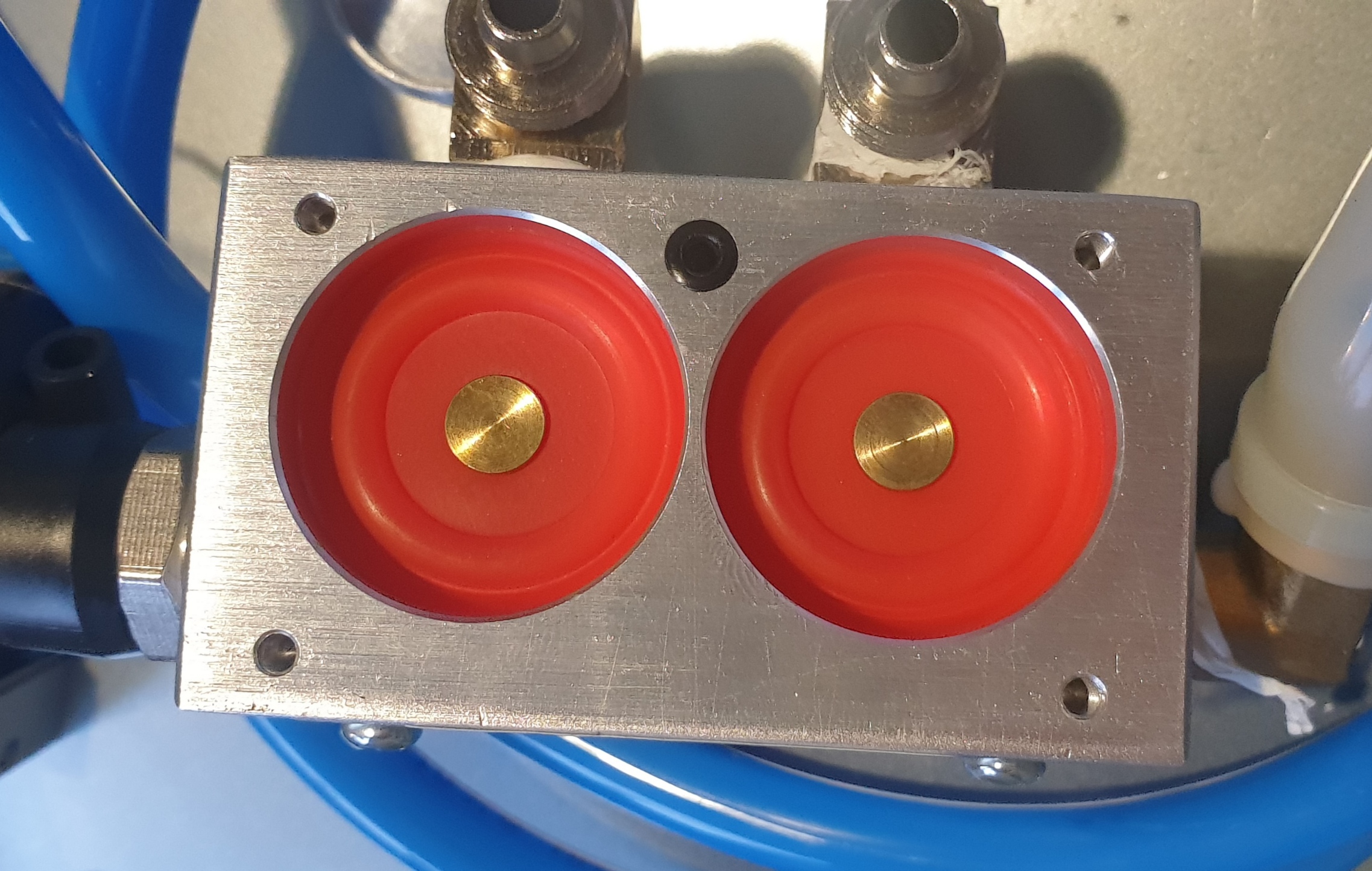

img_6a77a3dde2c126.92415719.jpg · typ: during · stan: idealny · oryginał

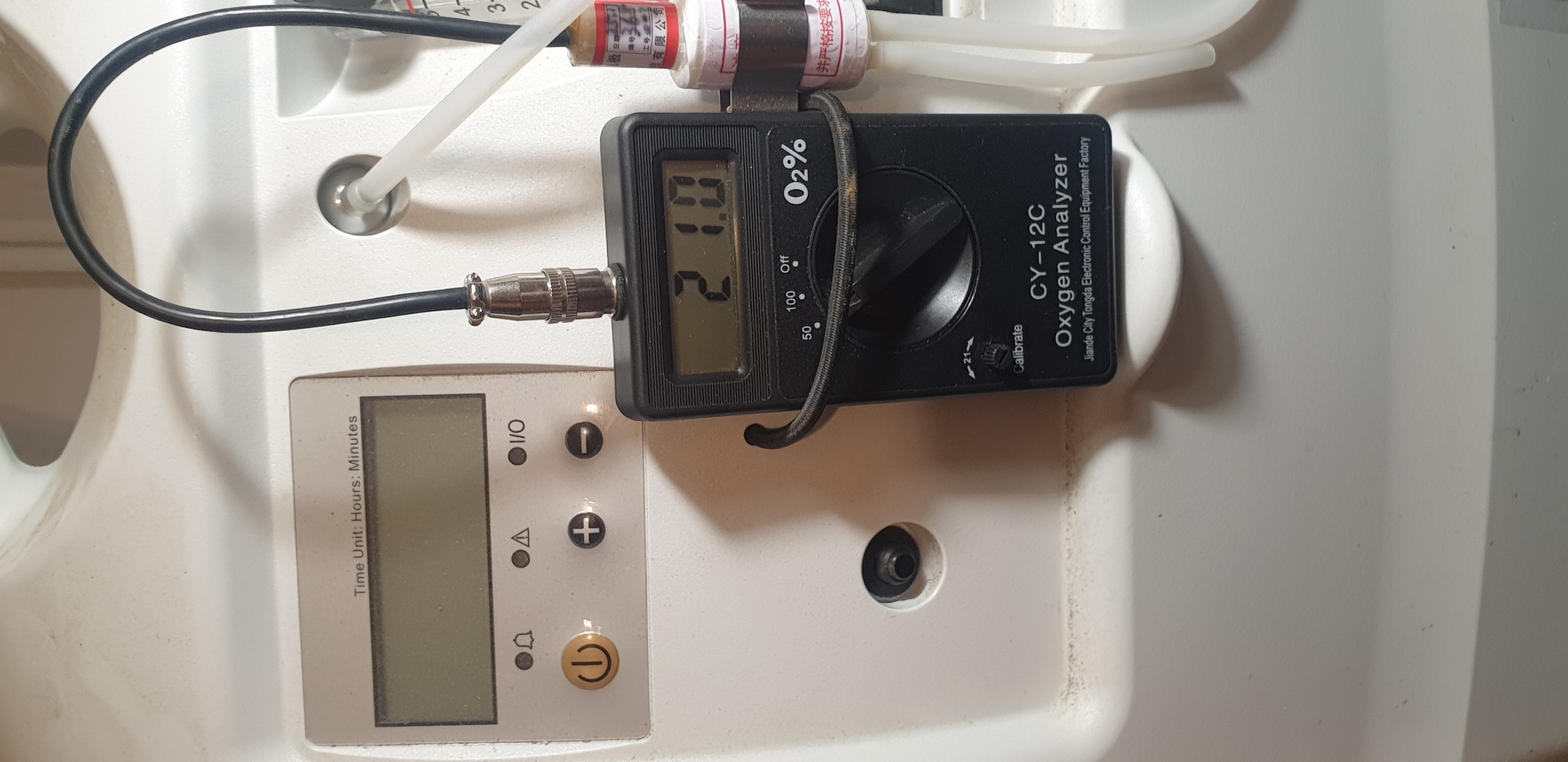

img_6a77a58f2c1763.85191593.jpg · typ: after · kalibracja · oryginał

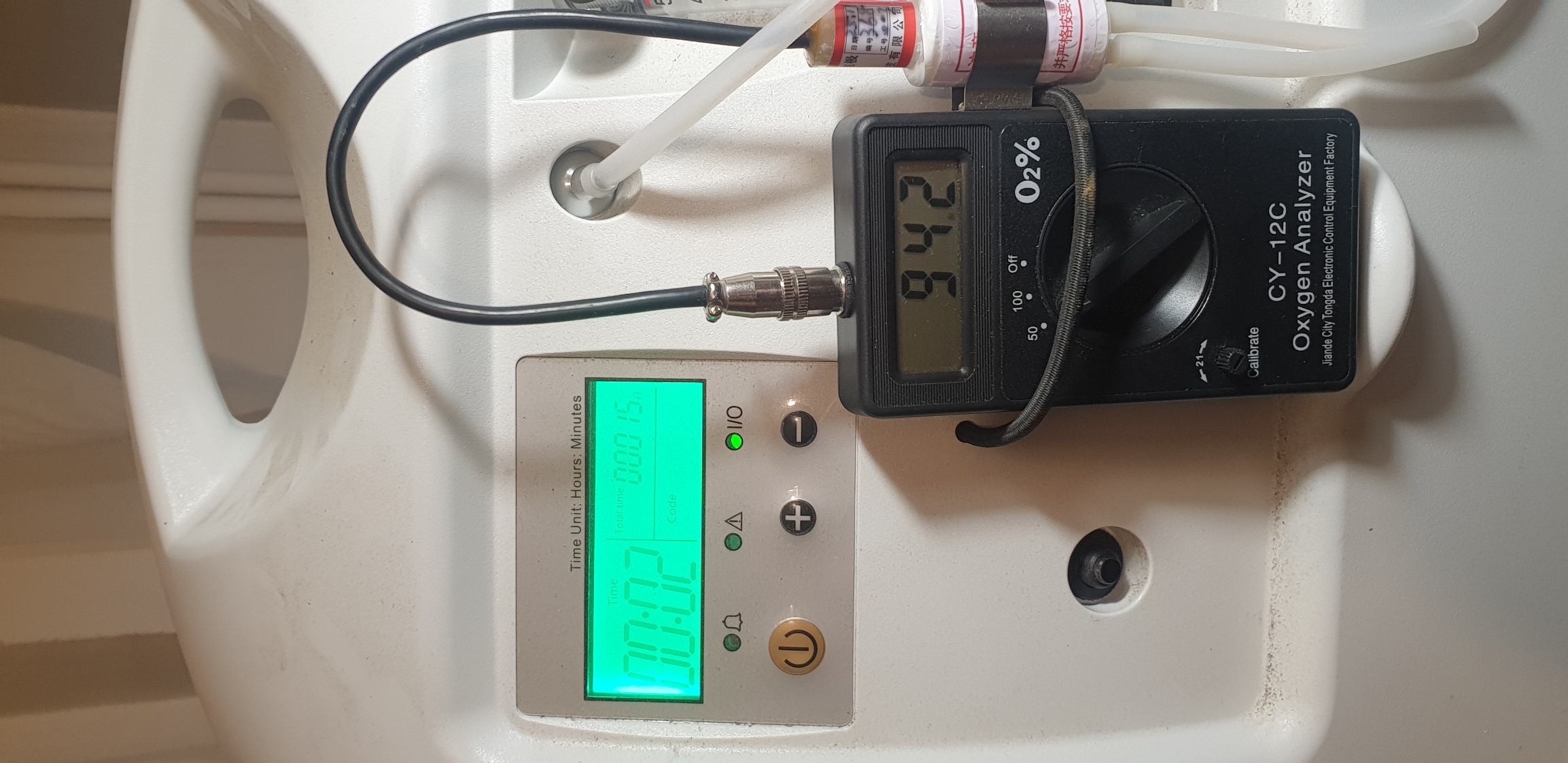

img_6a77a5ae805fa3.41860337.jpg · typ: after · po 2 min. od załączenia · oryginał

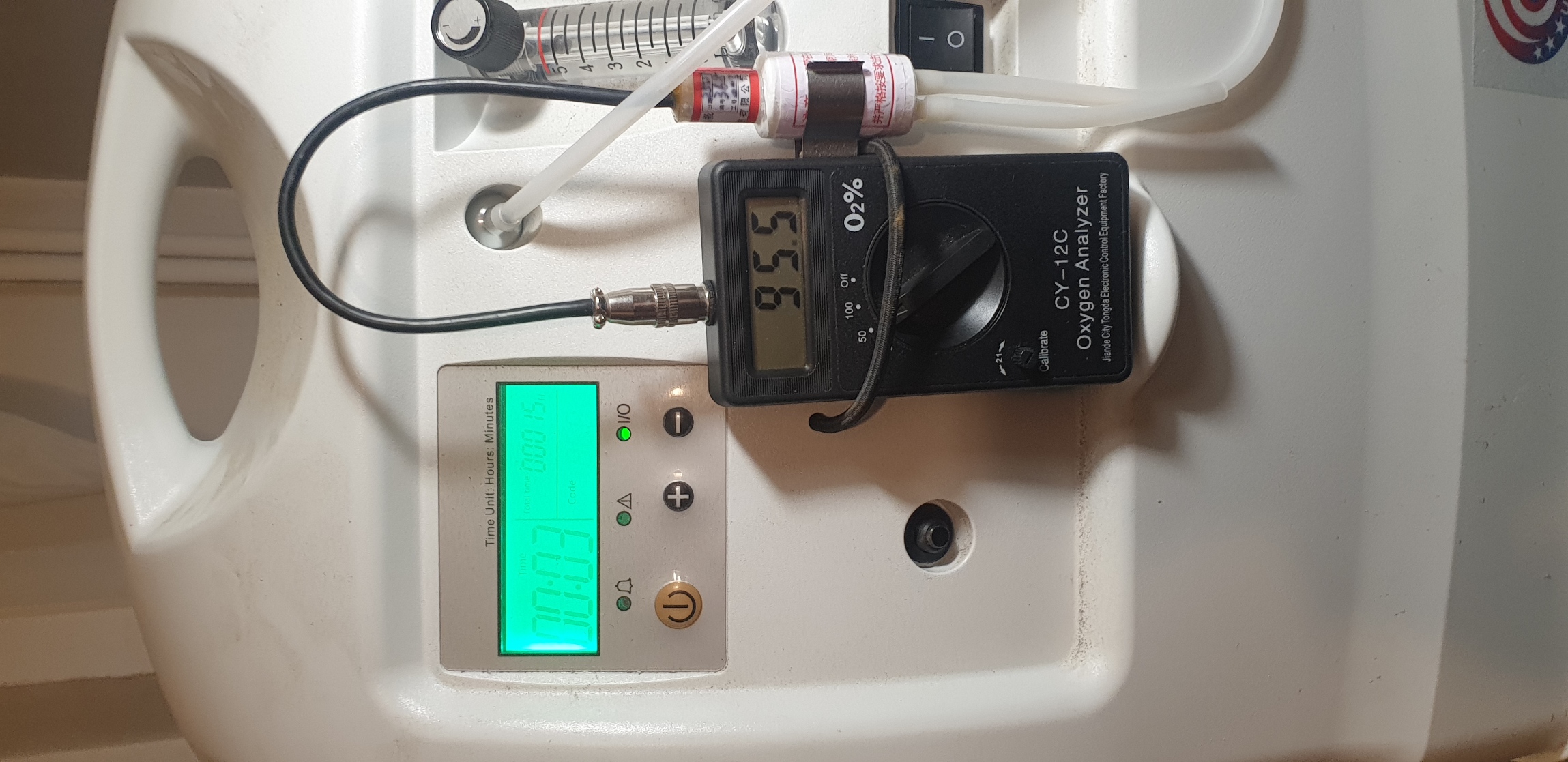

img_6a77a624c41a56.15793002.jpg · typ: after · po 3 min. 95,5% O₂ · oryginałDM201127123 · Tokyo10H
| SN | DM201127123 | Marka | Tokyo10H |
|---|---|---|---|
| Data (wpisy) | 2026-04-03 | Status | zaplacone |
| LP | 8 | Przebieg (h) | 5713 |
| Opis naprawy | 592 - zastane - pyli po włączeniu - zapchany pyłem przepływomierz - filtr powietrza do wymiany - kompresor na trytytkach - brak śrub w obudowie - wewnątrz wszystko pokryte gubą wartwą pyłu - brak filtra antybakteryjnego - obie membrany zaworu przerwane - uszkodzony zawór bezpieczeństwa sprężarki - zrobione - konserwacja kompresora - wymiana wielozaworu - wymiana filtra wlotowego (HEPA) - wymiana filtra za kompresorem (poliester) - dodano filtr wylotowy (antybakteryjny) - nowe filtry wewnątrz kolumn - wymiana sprężyn podstawy kompresora - naprawa zoworu zwrotnego - podłączenie wyjścia azotu + wkład do tłumika - pomiary - ciśnienie za kolumnami 1.4÷2.2 - 96% przy 5L O2 - 91% przy 8L O2 - 79% przy 10L O2 | ||
Zdjęcia: 29/29 w bazie (wszystkie osadzone)

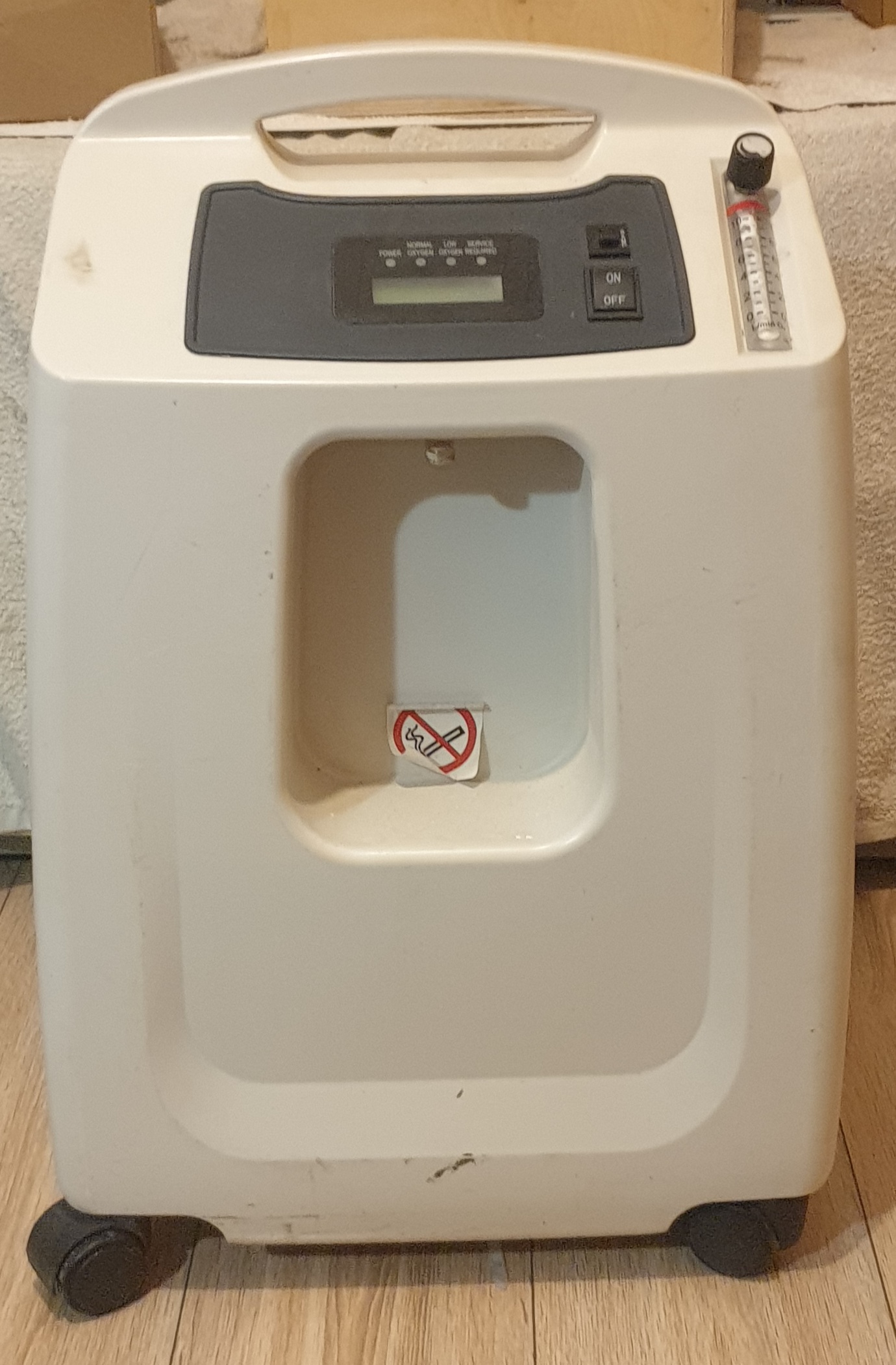

img_6999ea4e53ac76.09388989.jpg · typ: before · oryginał

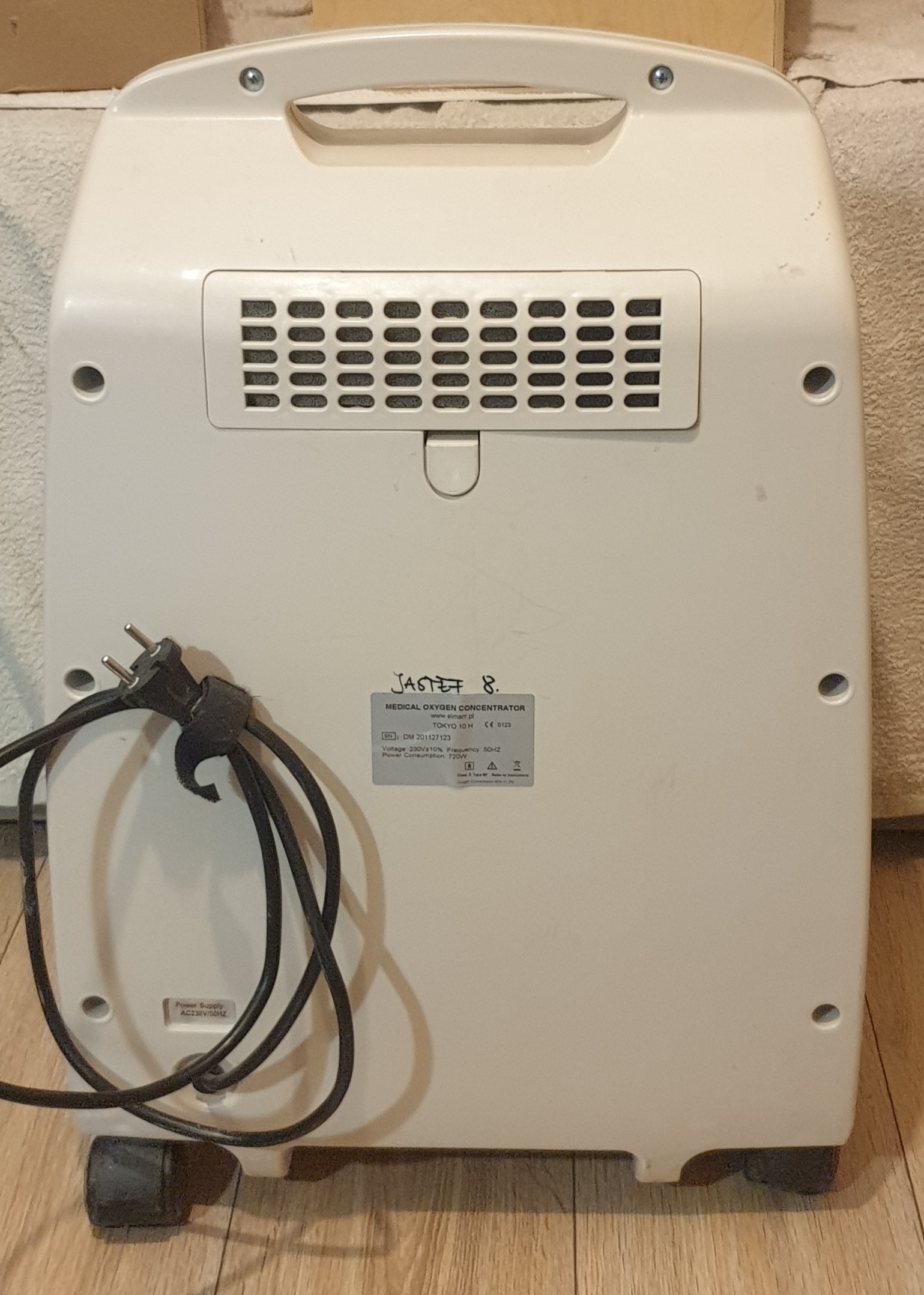

img_6999ea5a8a3d18.84845813.jpg · typ: before · oryginał

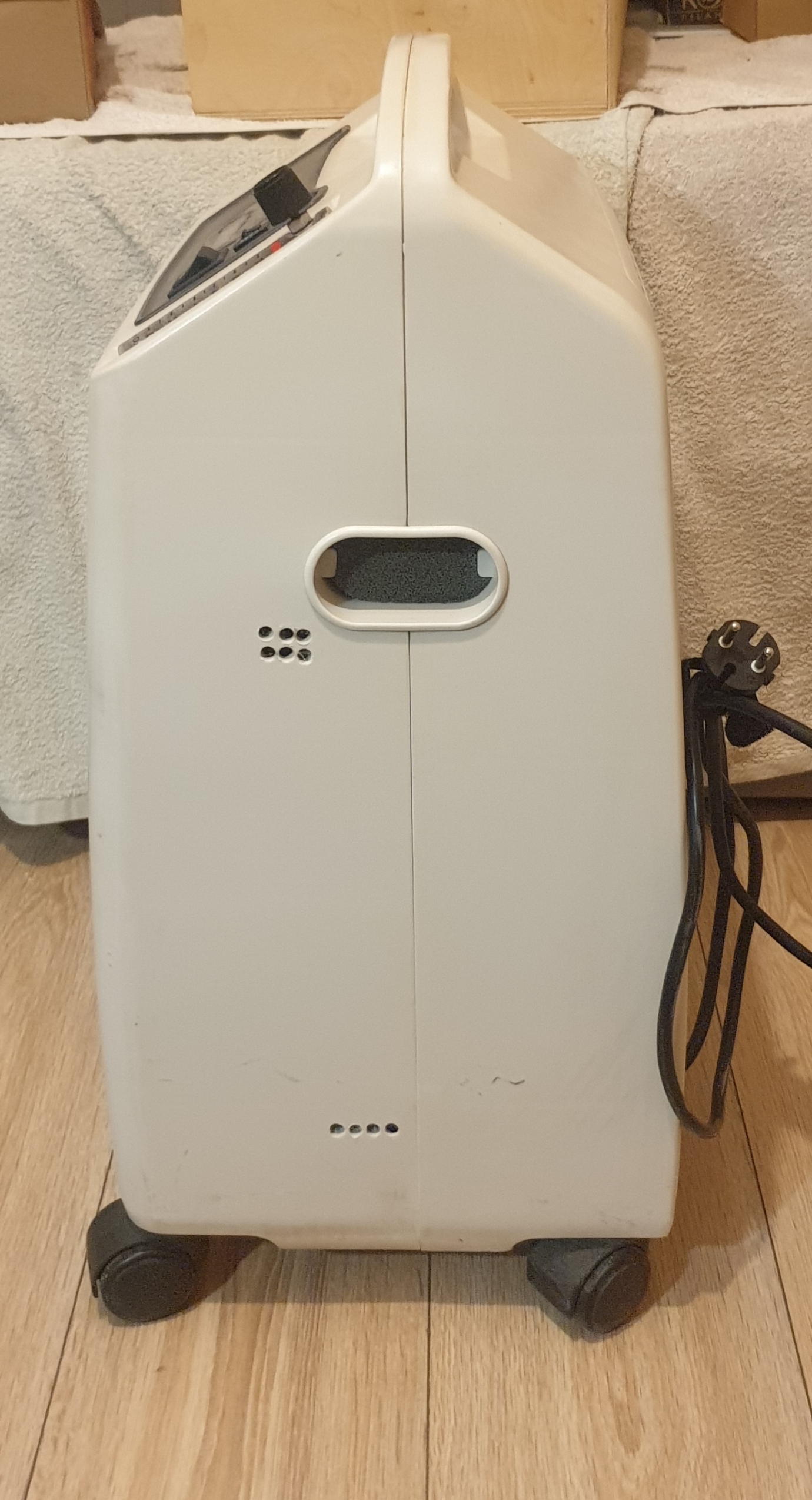

img_6999ea80647fb6.04041587.jpg · typ: before · oryginał

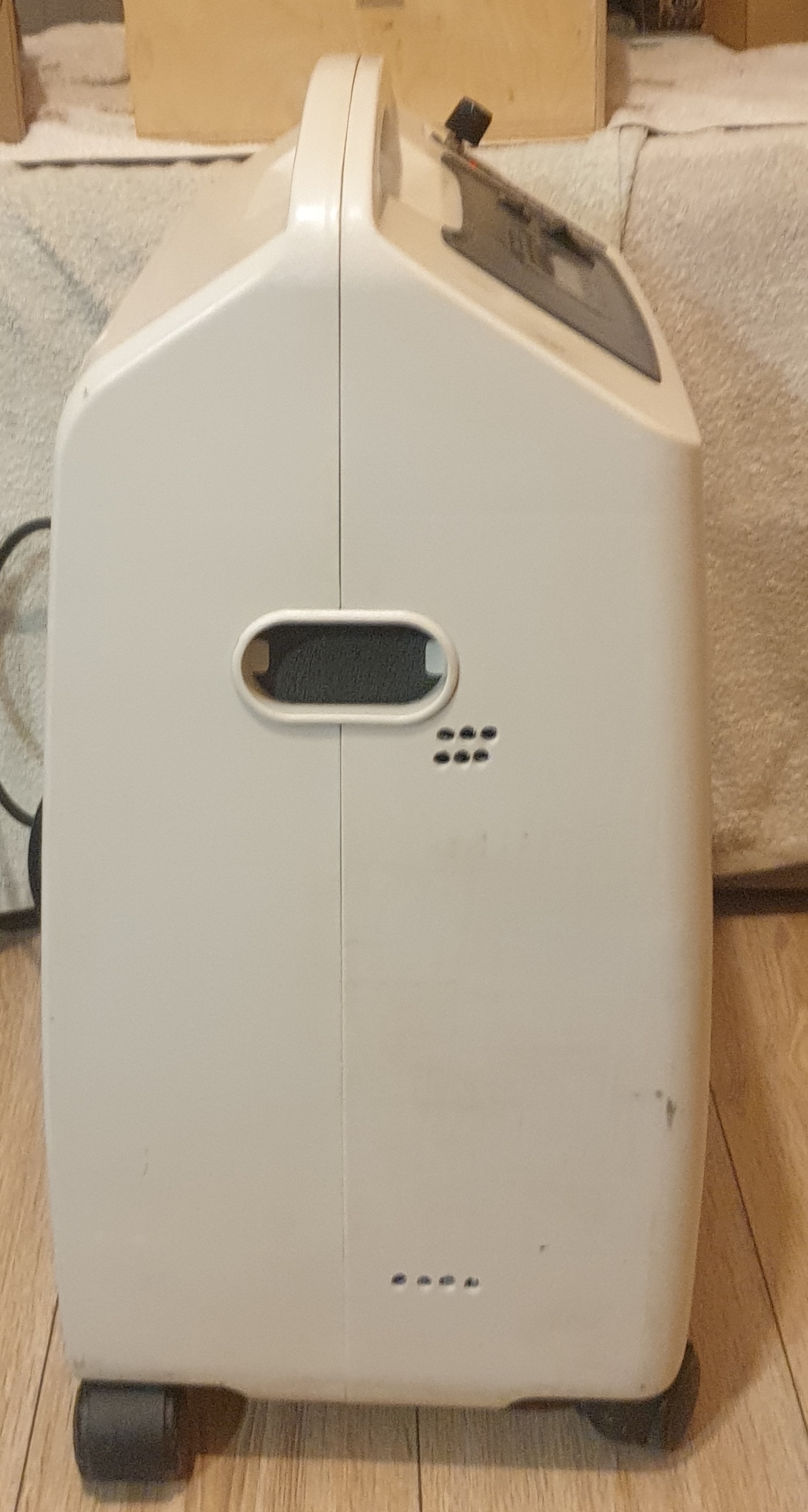

img_6999ea8c272104.50431590.jpg · typ: before · oryginał

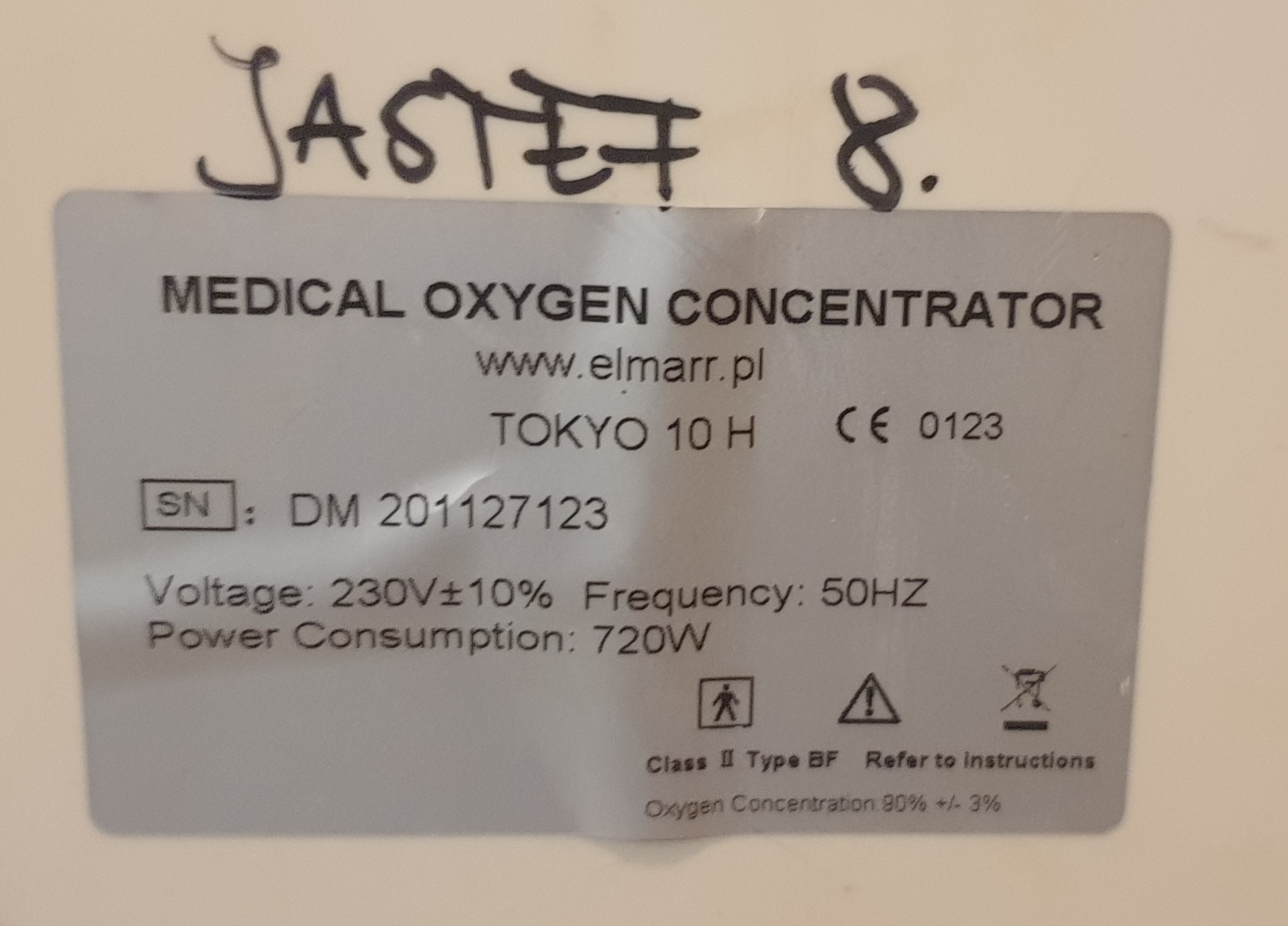

img_6999eaa133e2e1.95317898.jpg · typ: detail · oryginał

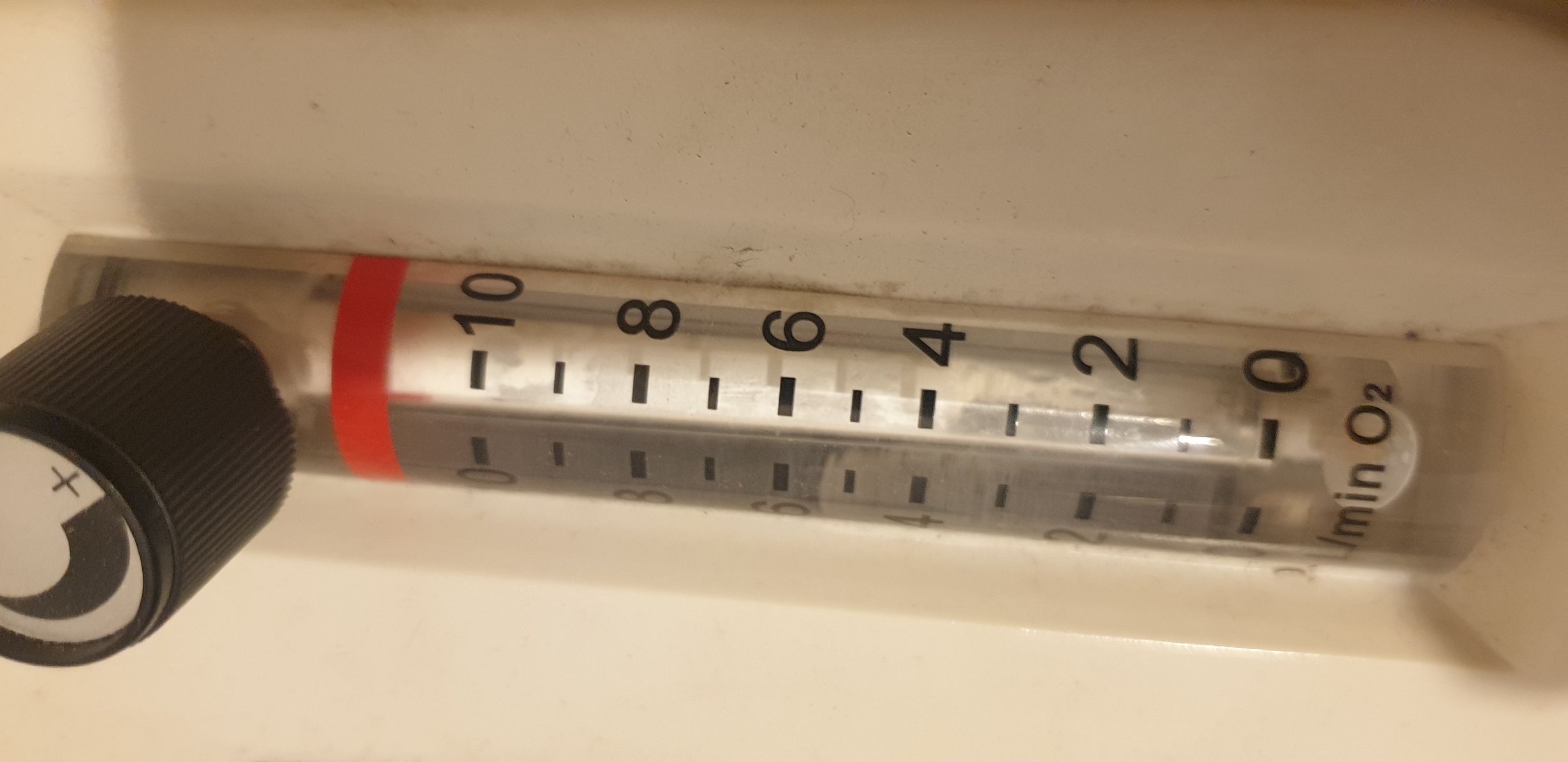

img_699b4a5e6b8b36.23089219.jpg · typ: before · Zapchany pyłem przepływomierz · oryginał

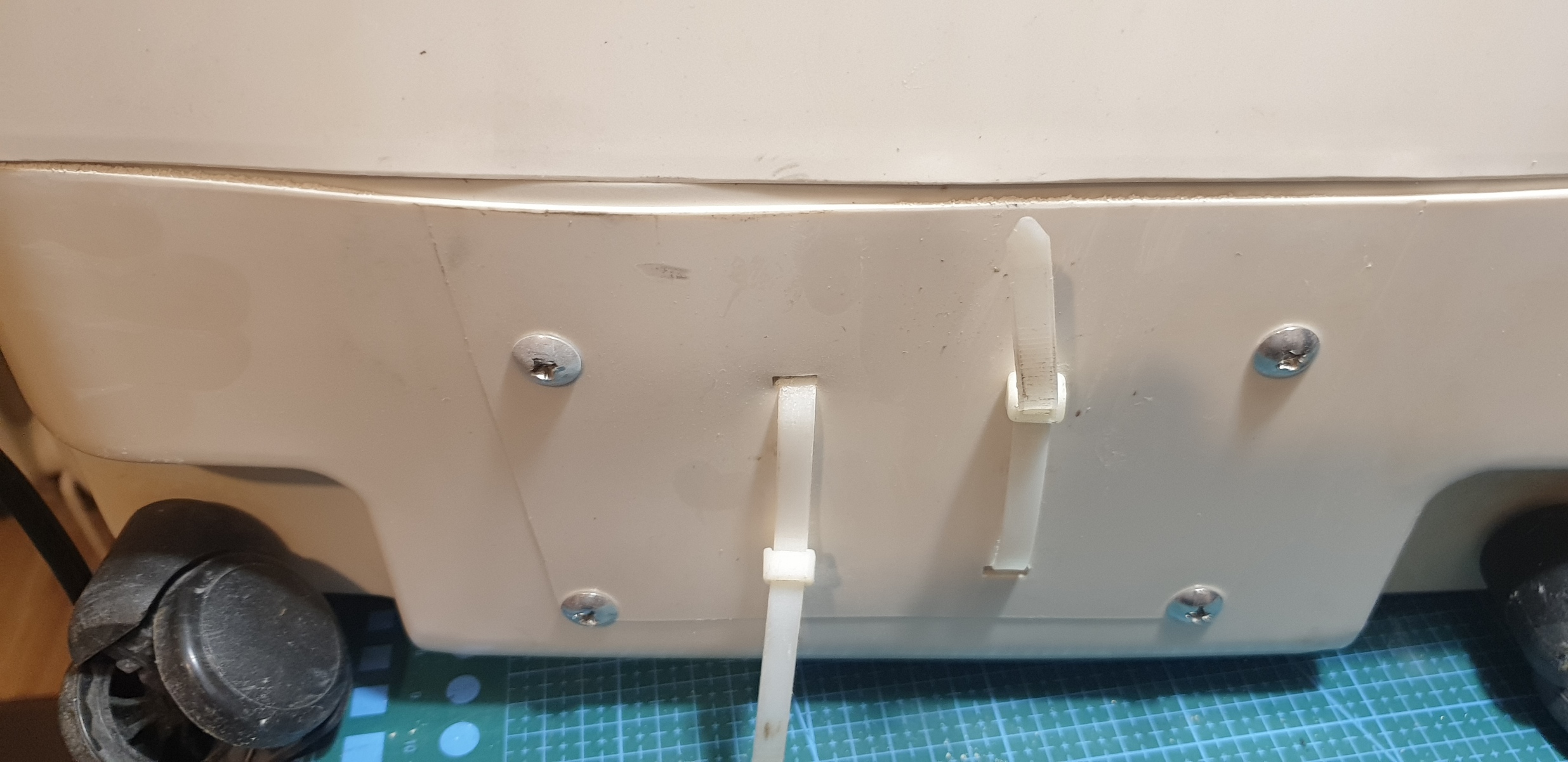

img_699ca3b68f0588.95363529.jpg · typ: before · pogęta obudowa i kompresor na trytytkach · oryginał

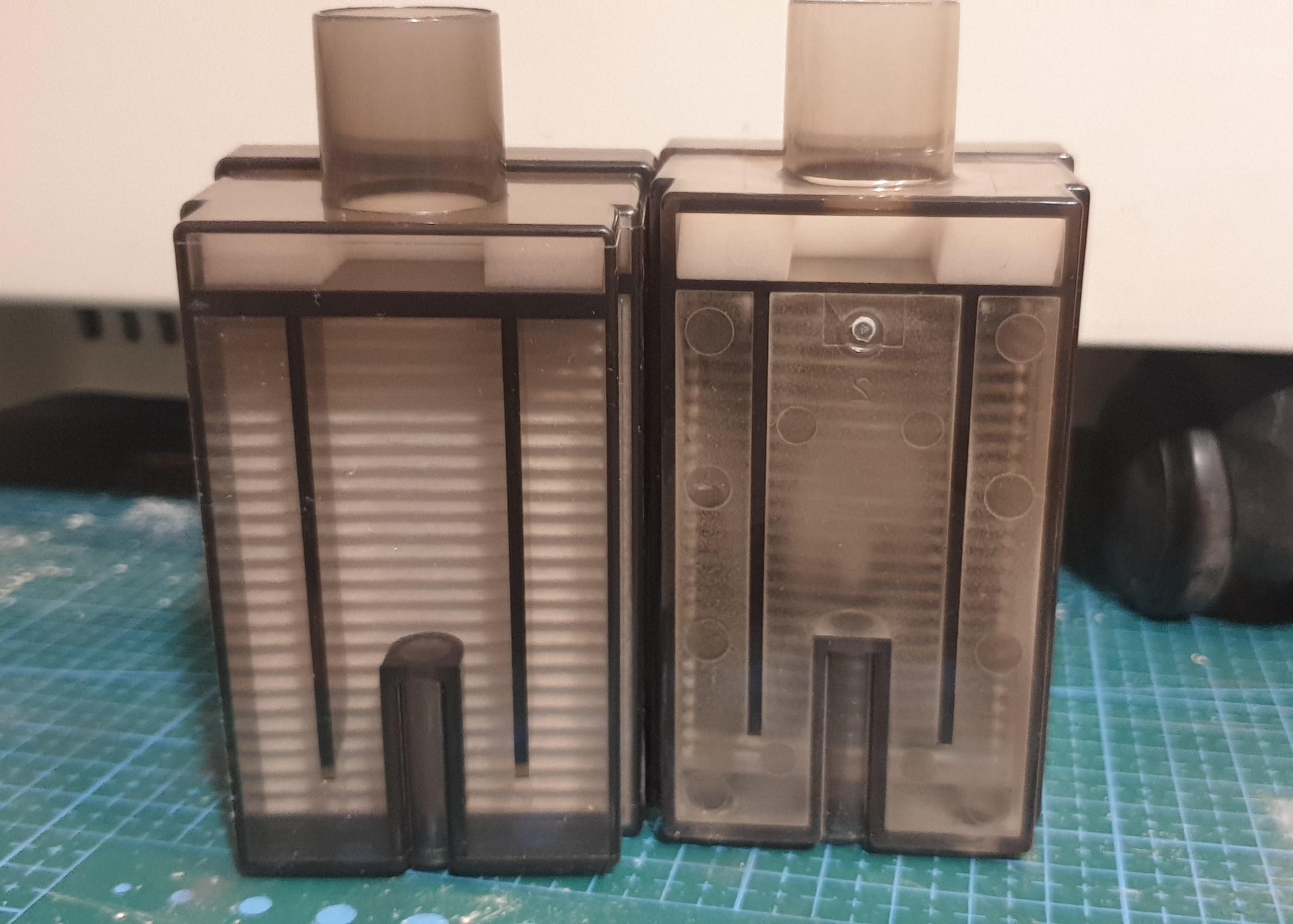

img_699ca4524f7dc0.35856276.jpg · typ: before · filtr nowy i stary · oryginał

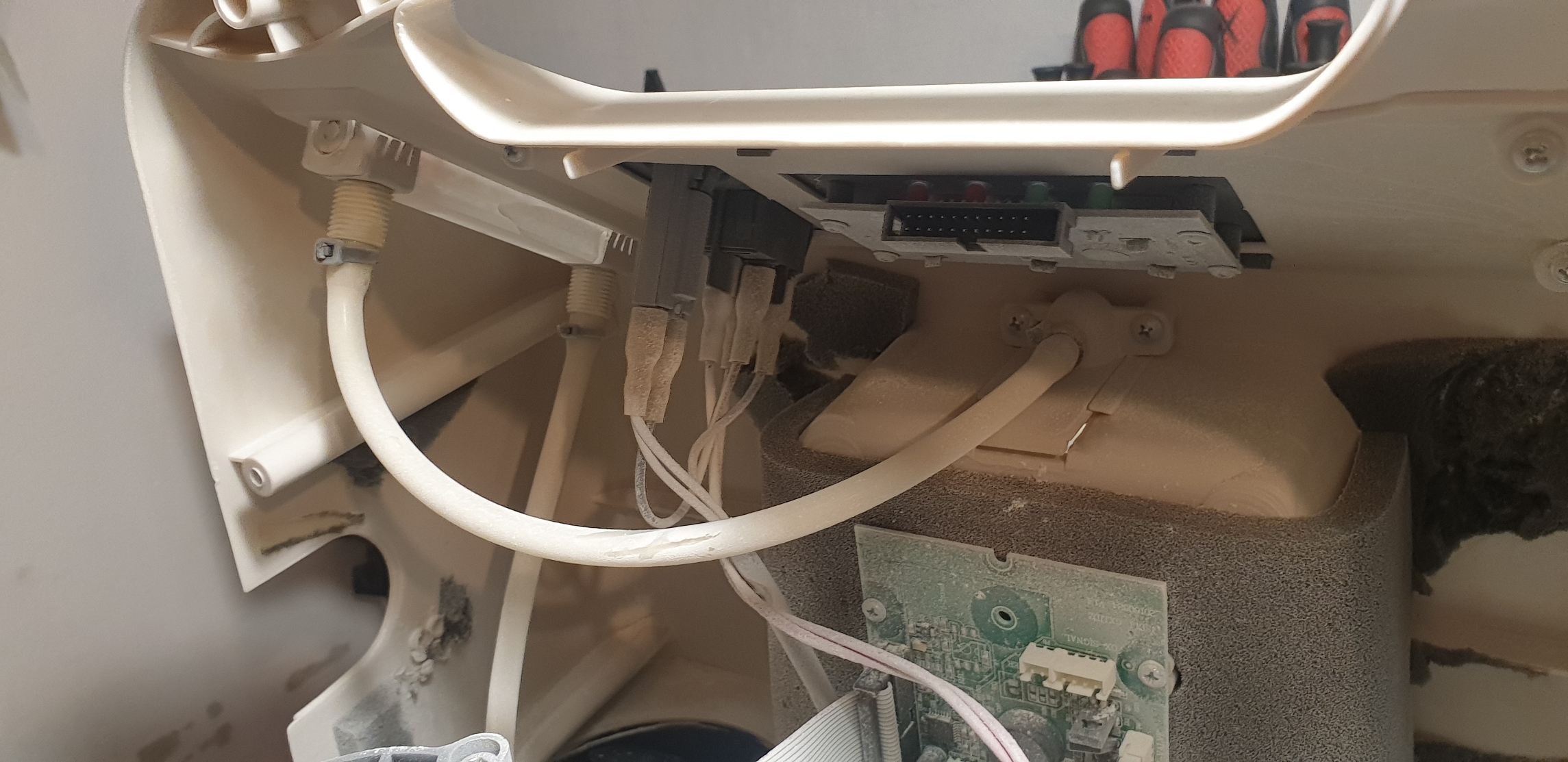

img_699cca1b8f3208.16669592.jpg · typ: before · Brak filtra na wyjściu · oryginał

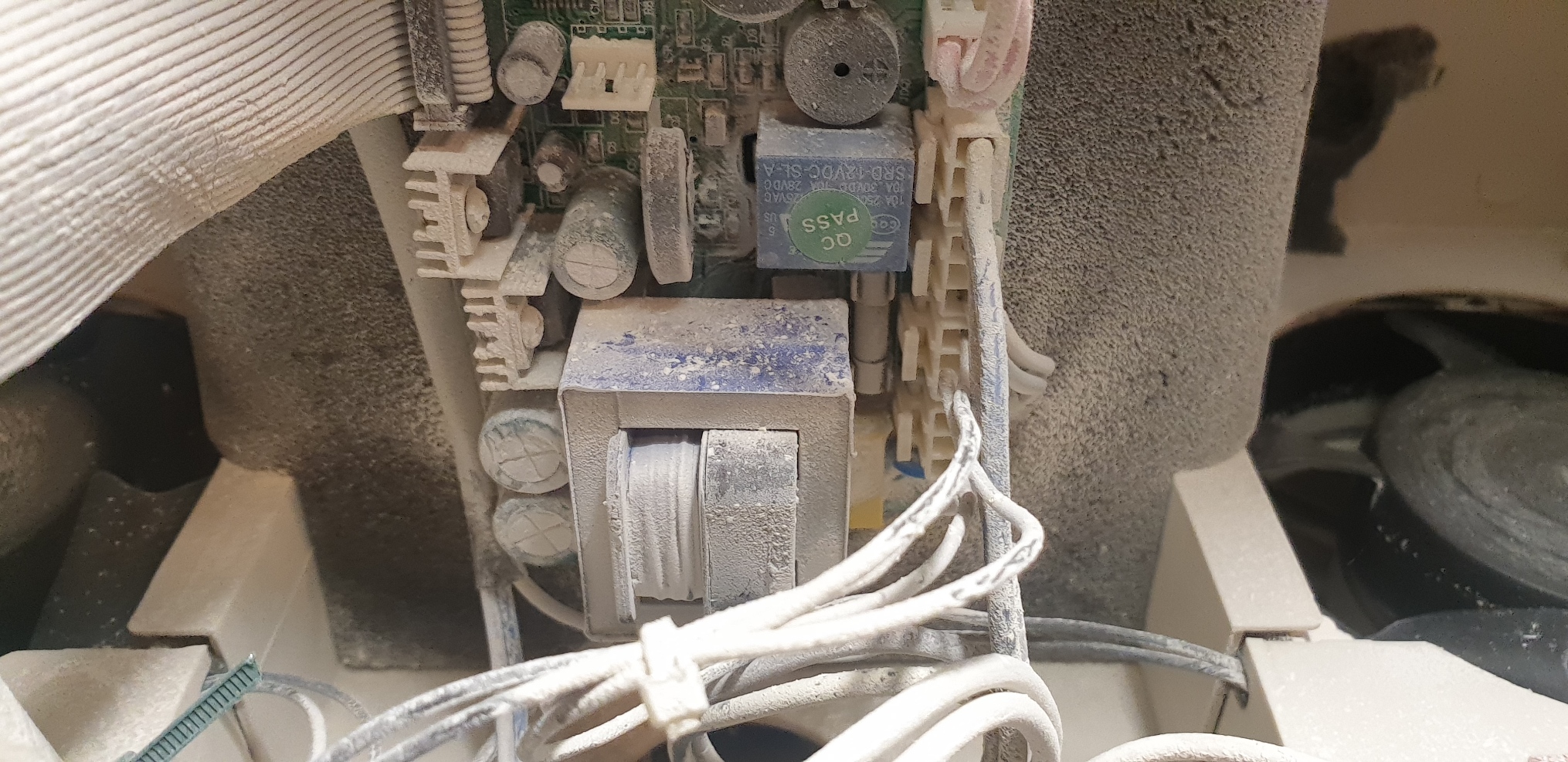

img_699ce5712ffad4.70749384.jpg · typ: before · elektronika · oryginał

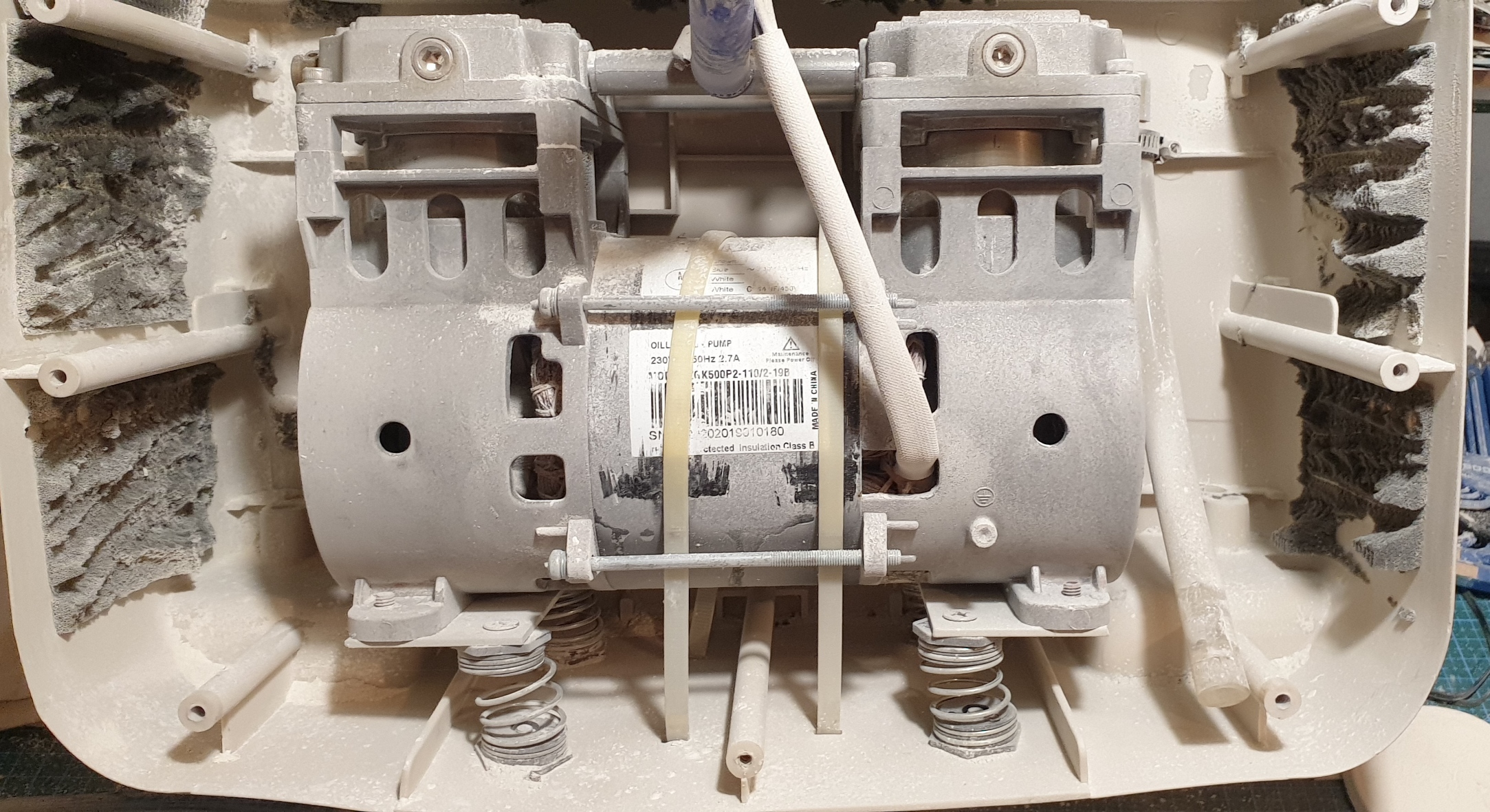

img_699ce5ca434b75.47684217.jpg · typ: during · Kompresor na trytytkach · oryginał

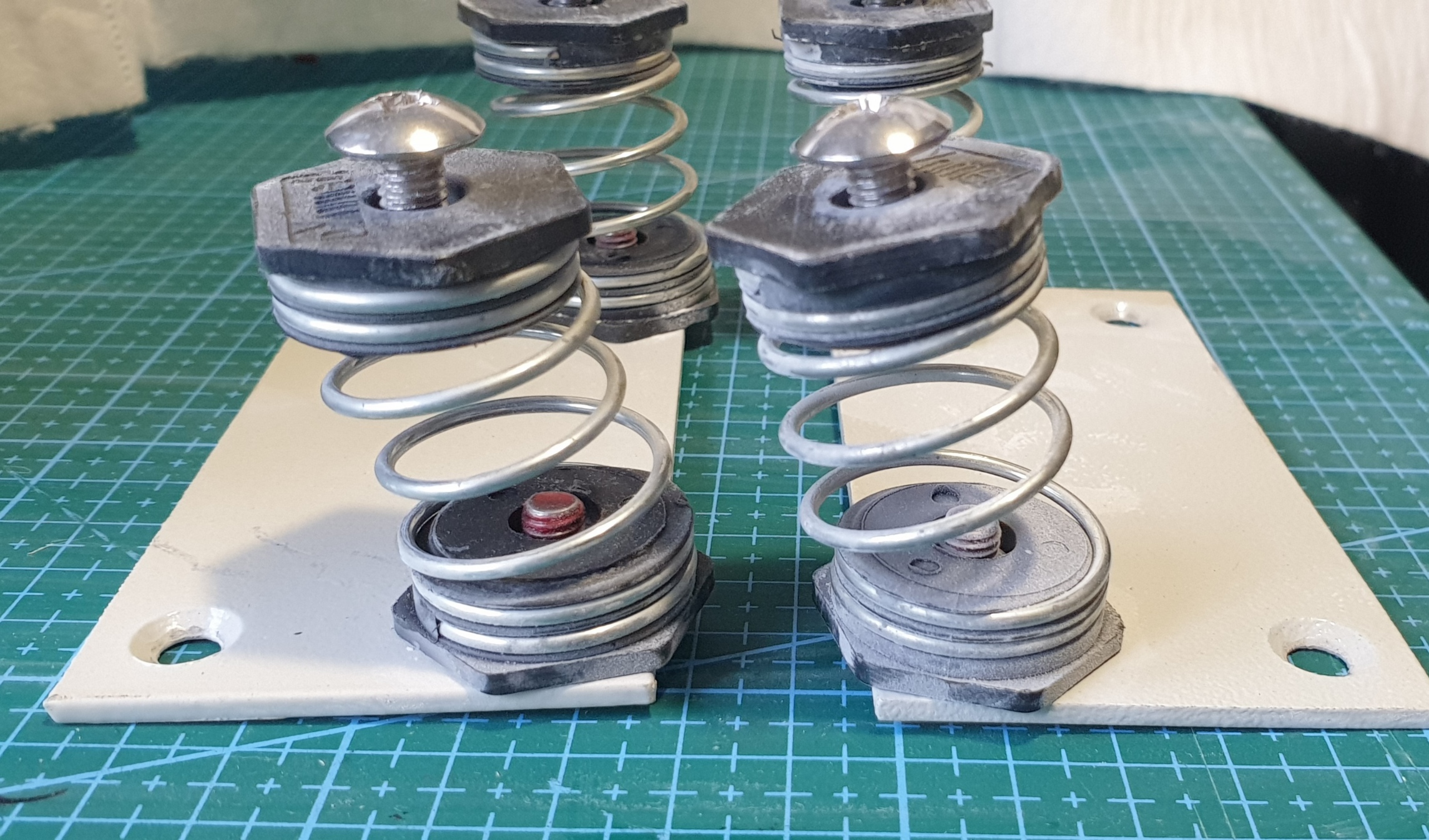

img_699d7351516021.20146859.jpg · typ: during · koncekwencje trytytek · oryginał

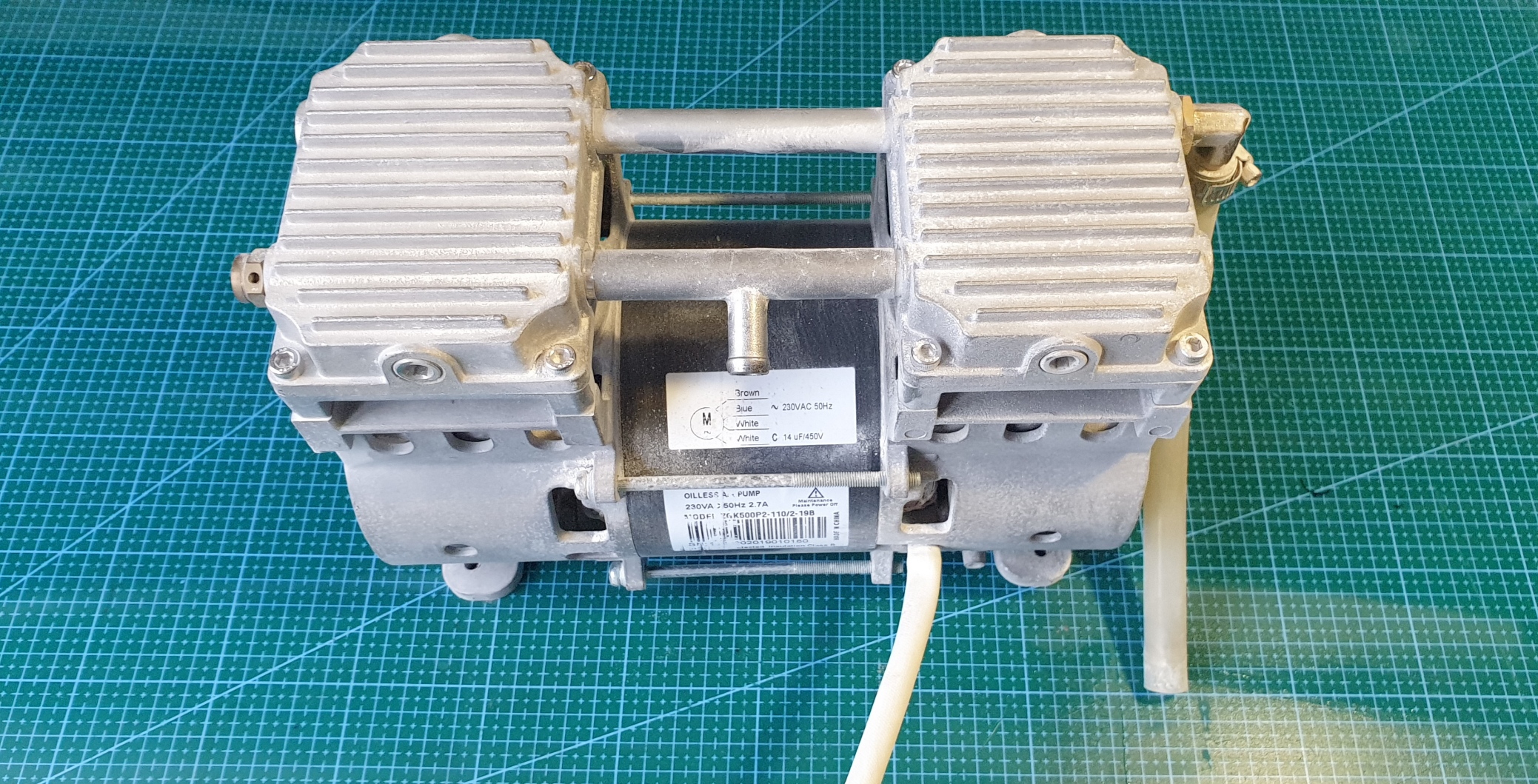

img_699d74190b98b7.11544327.jpg · typ: during · kompresor na tapet · oryginał

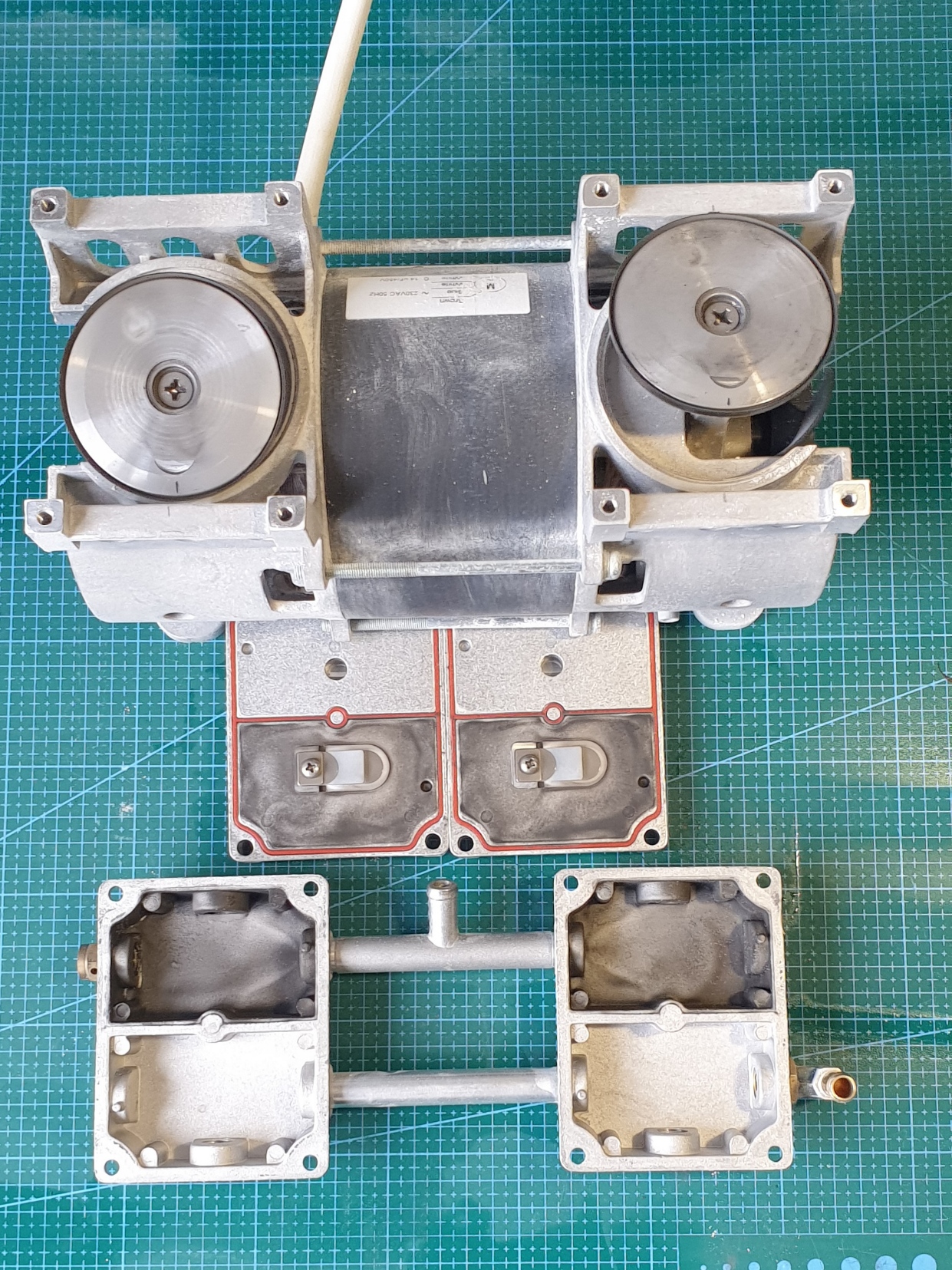

img_699d74869a73e4.36124560.jpg · typ: during · bebechy przed konserwacją · oryginał

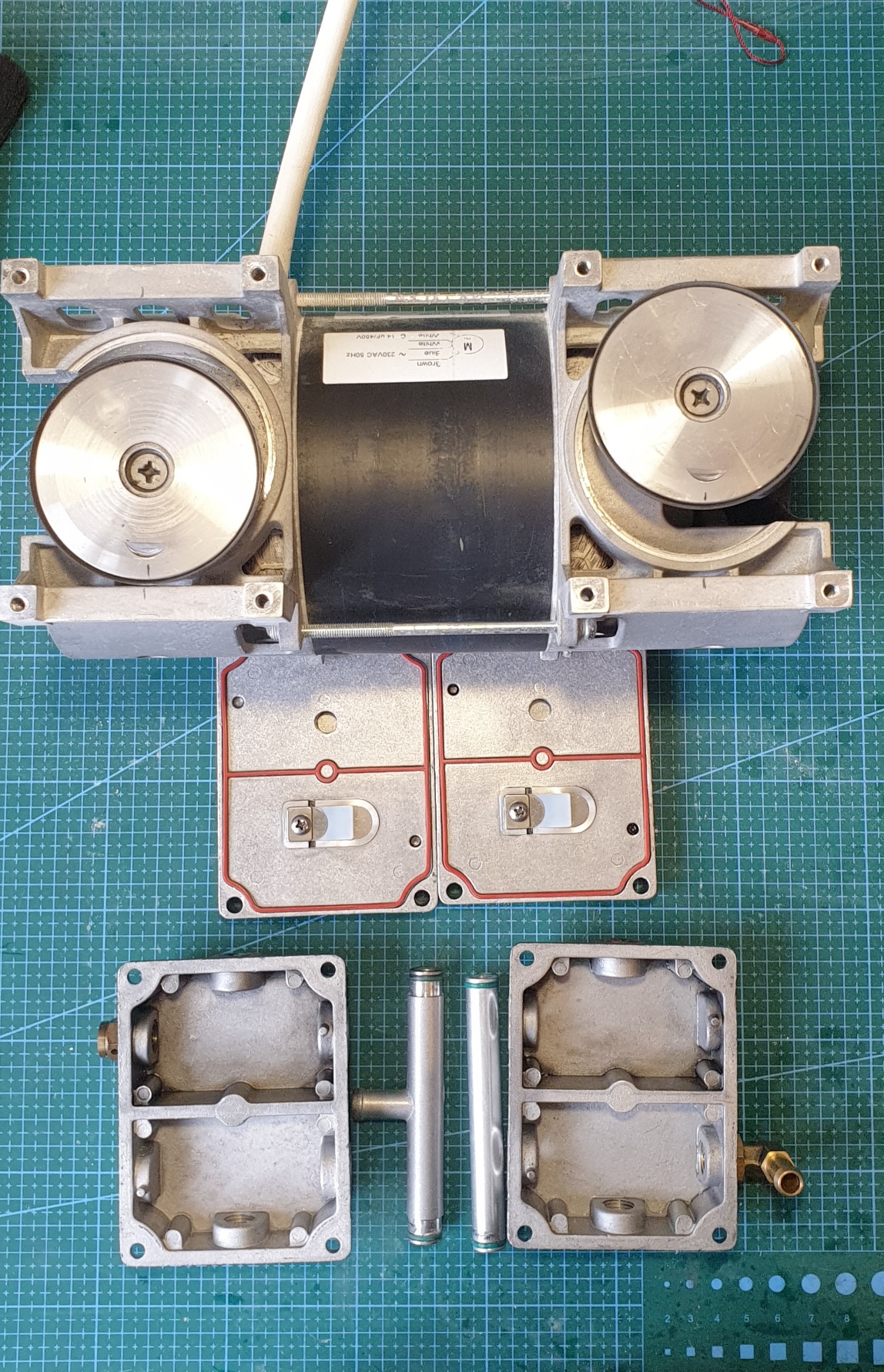

img_699d9a68e15252.00873067.jpg · typ: during · bebechy po konserwacji · oryginał

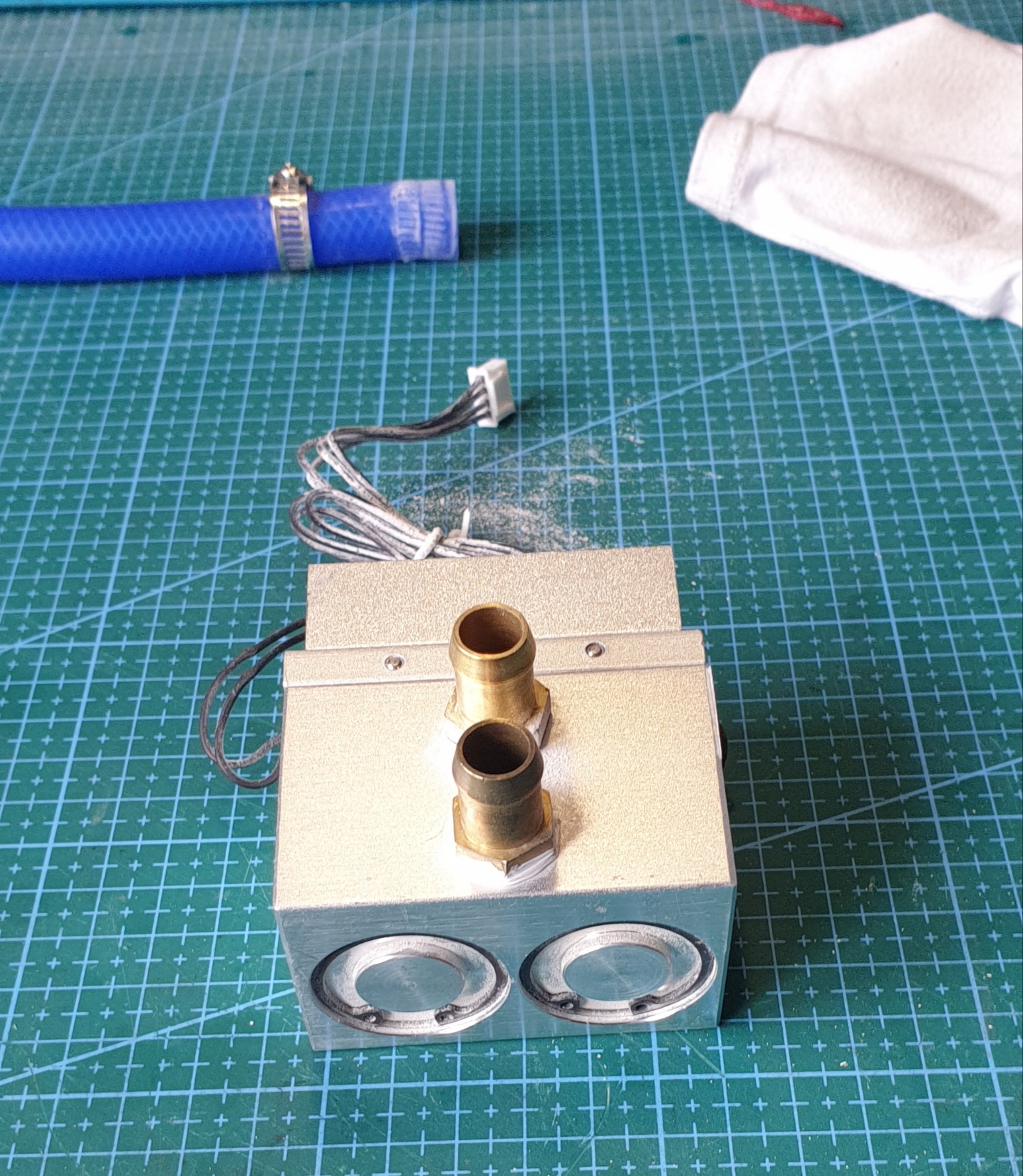

img_699da84badb038.73759690.jpg · typ: during · zawór na tapet · oryginał

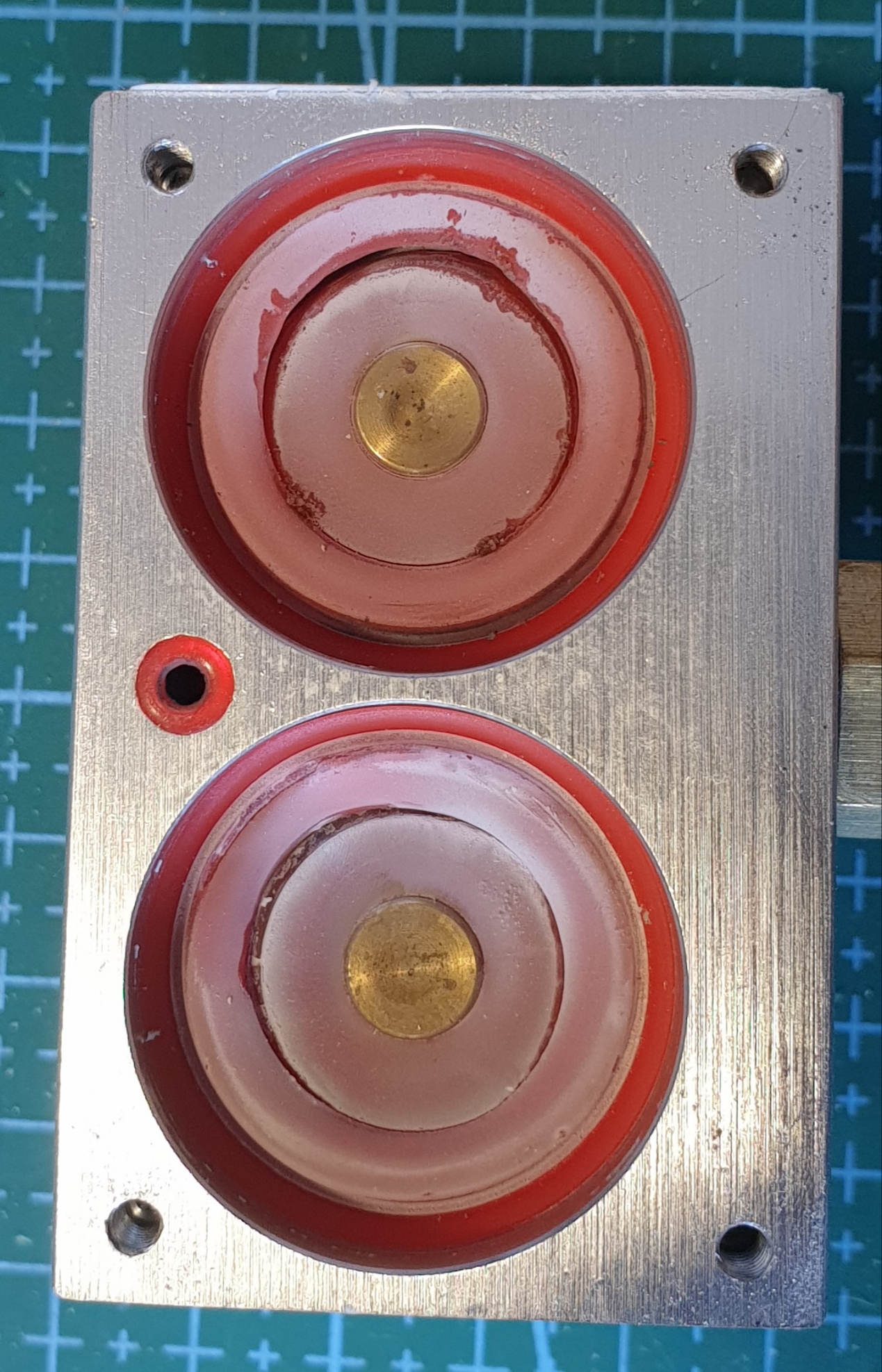

img_699da9943bf313.95156527.jpg · typ: during · dziurawe membrany zaworu · oryginał

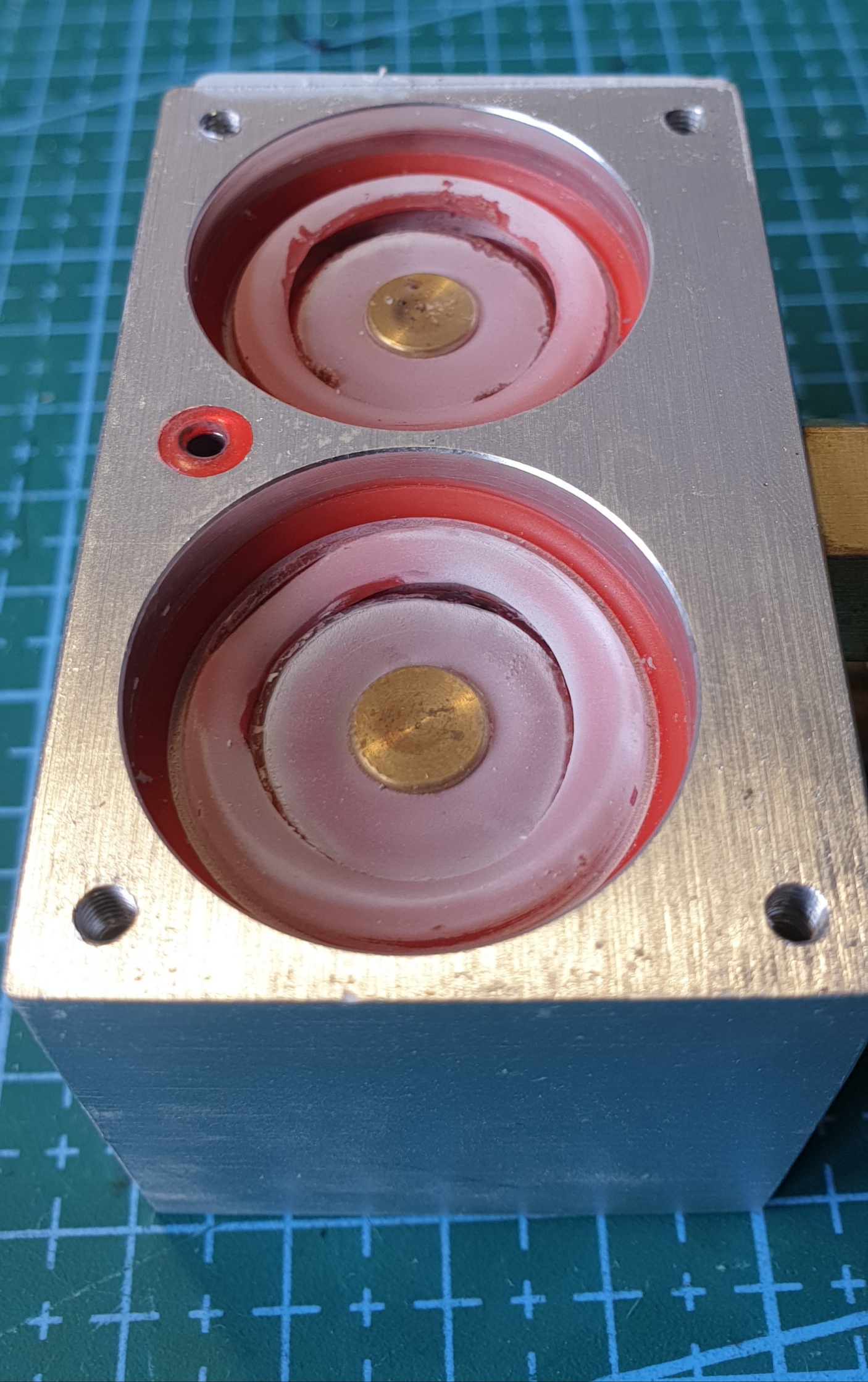

img_699da9b45798b0.86401408.jpg · typ: during · dziurawe membrany zaworu · oryginał

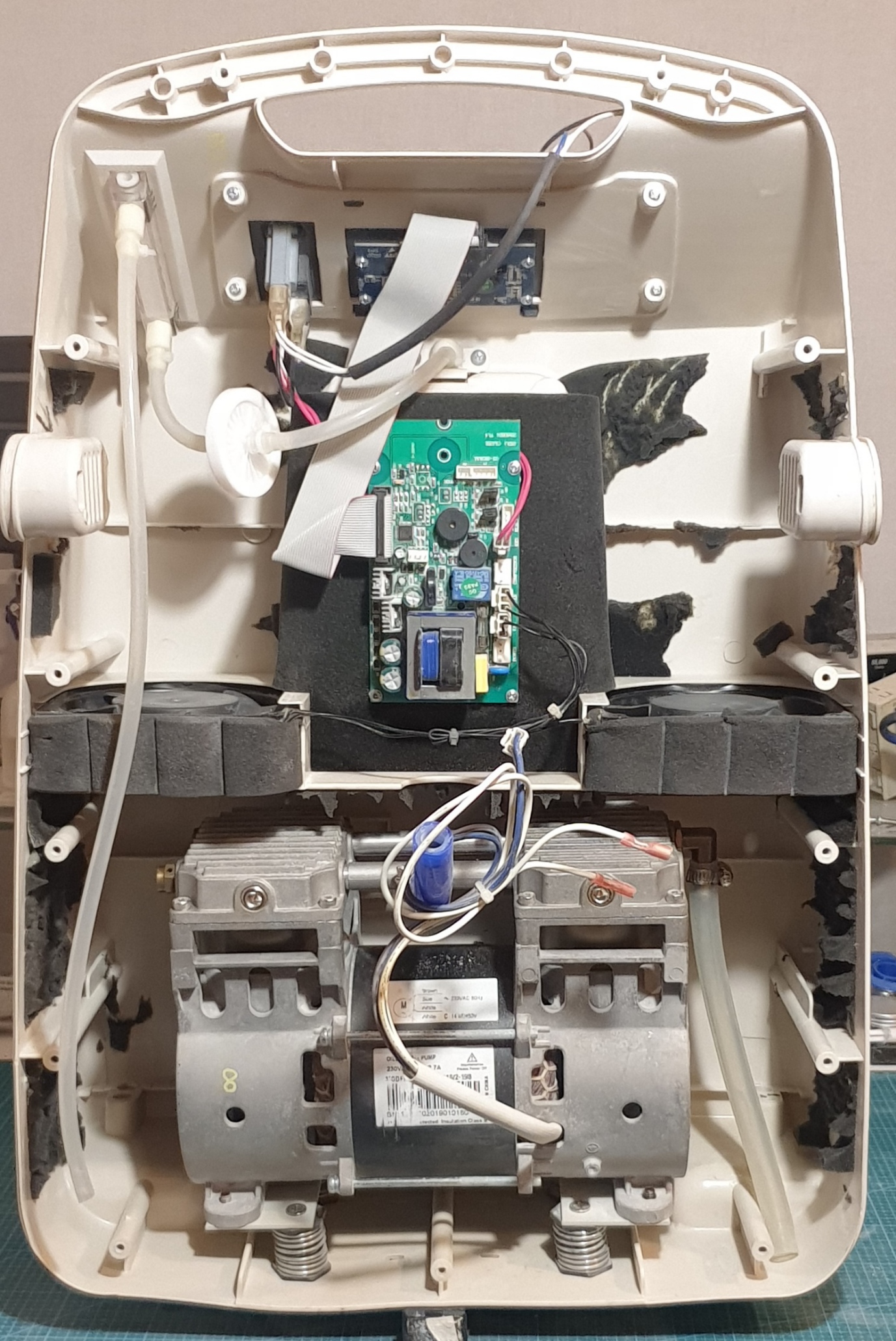

img_699f2777d2bd87.30910947.jpg · typ: after · oryginał

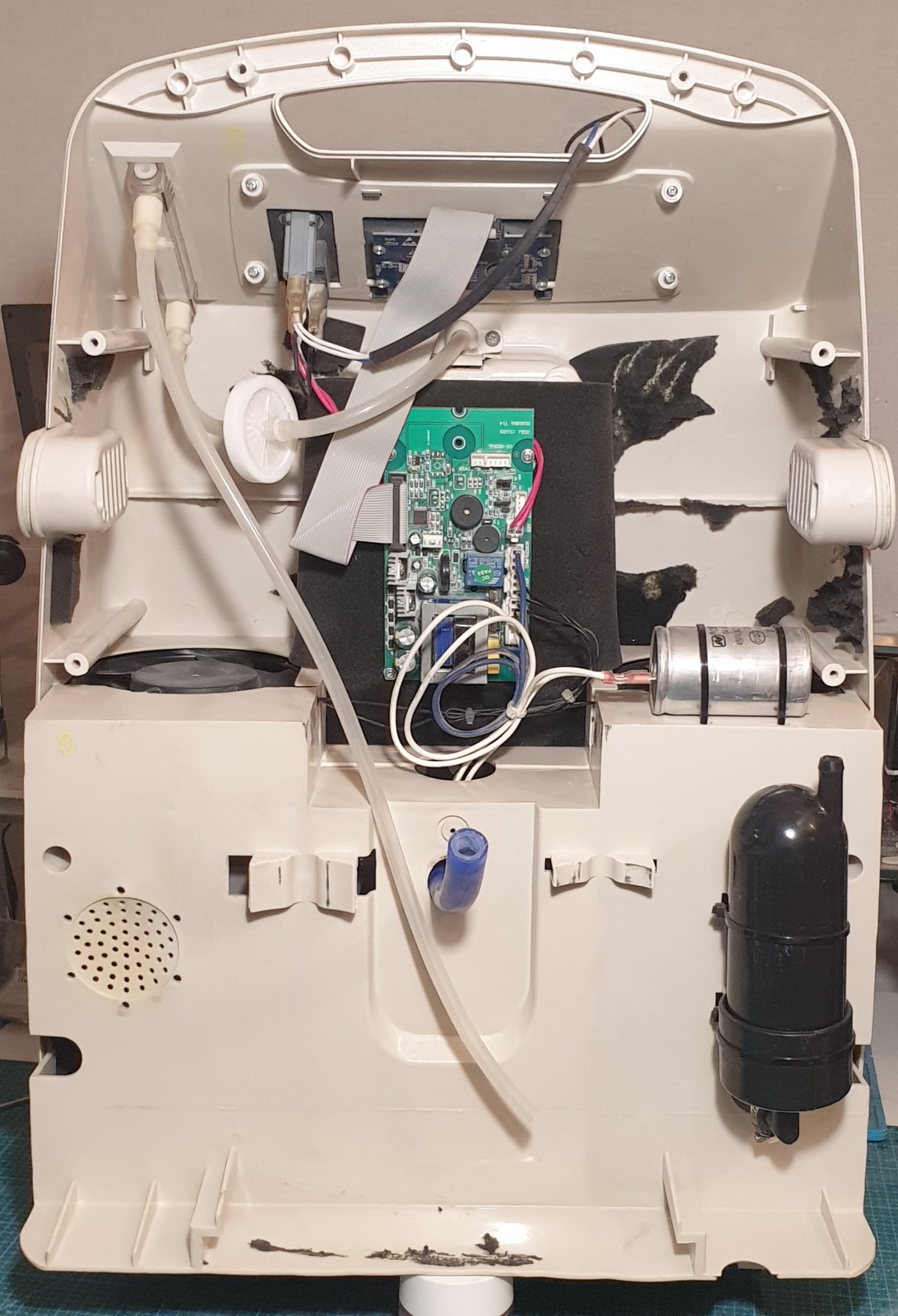

img_699f2d8077ff77.51831093.jpg · typ: after · oryginał

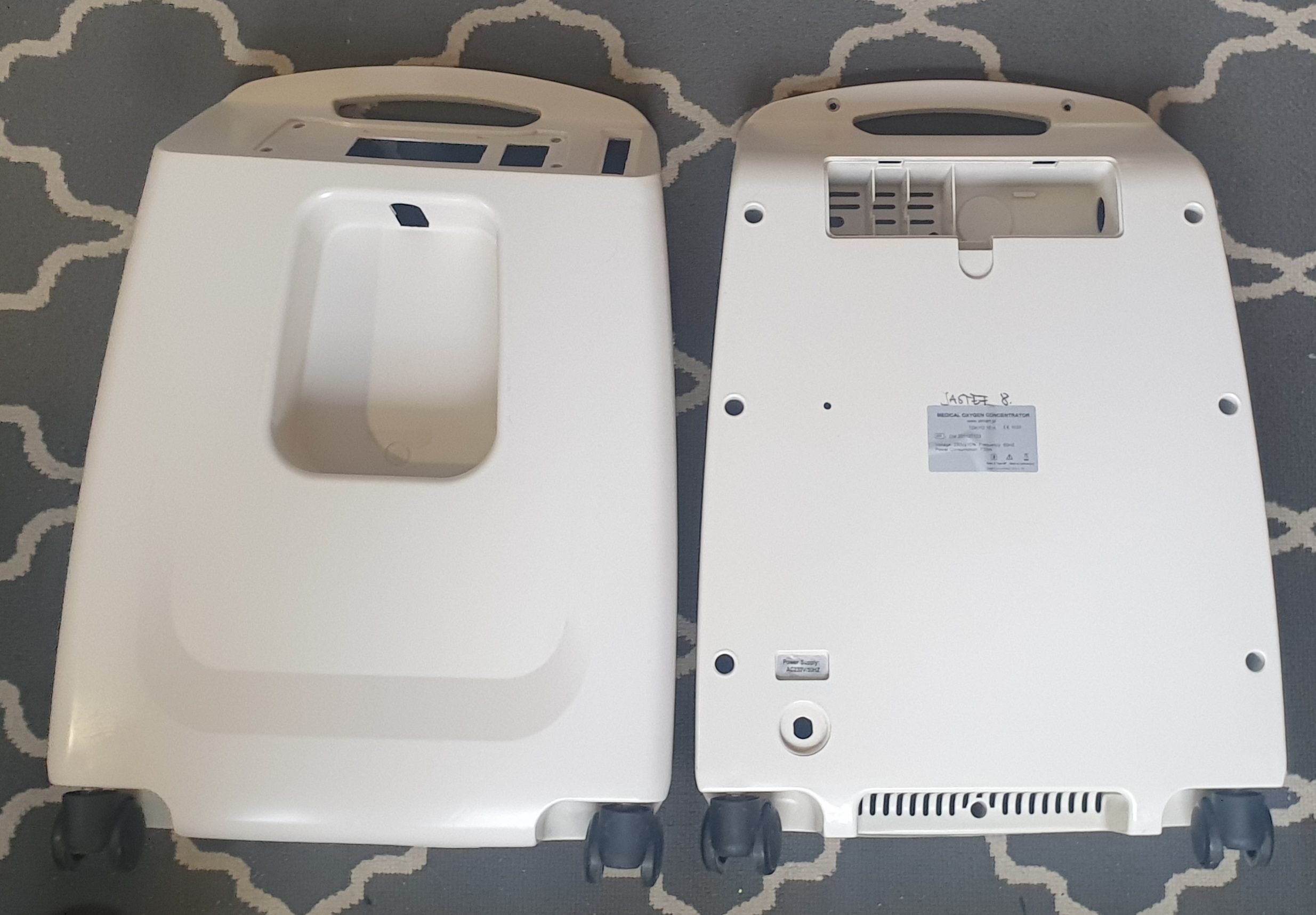

img_69a0d095588524.78202447.jpg · typ: during · oryginał

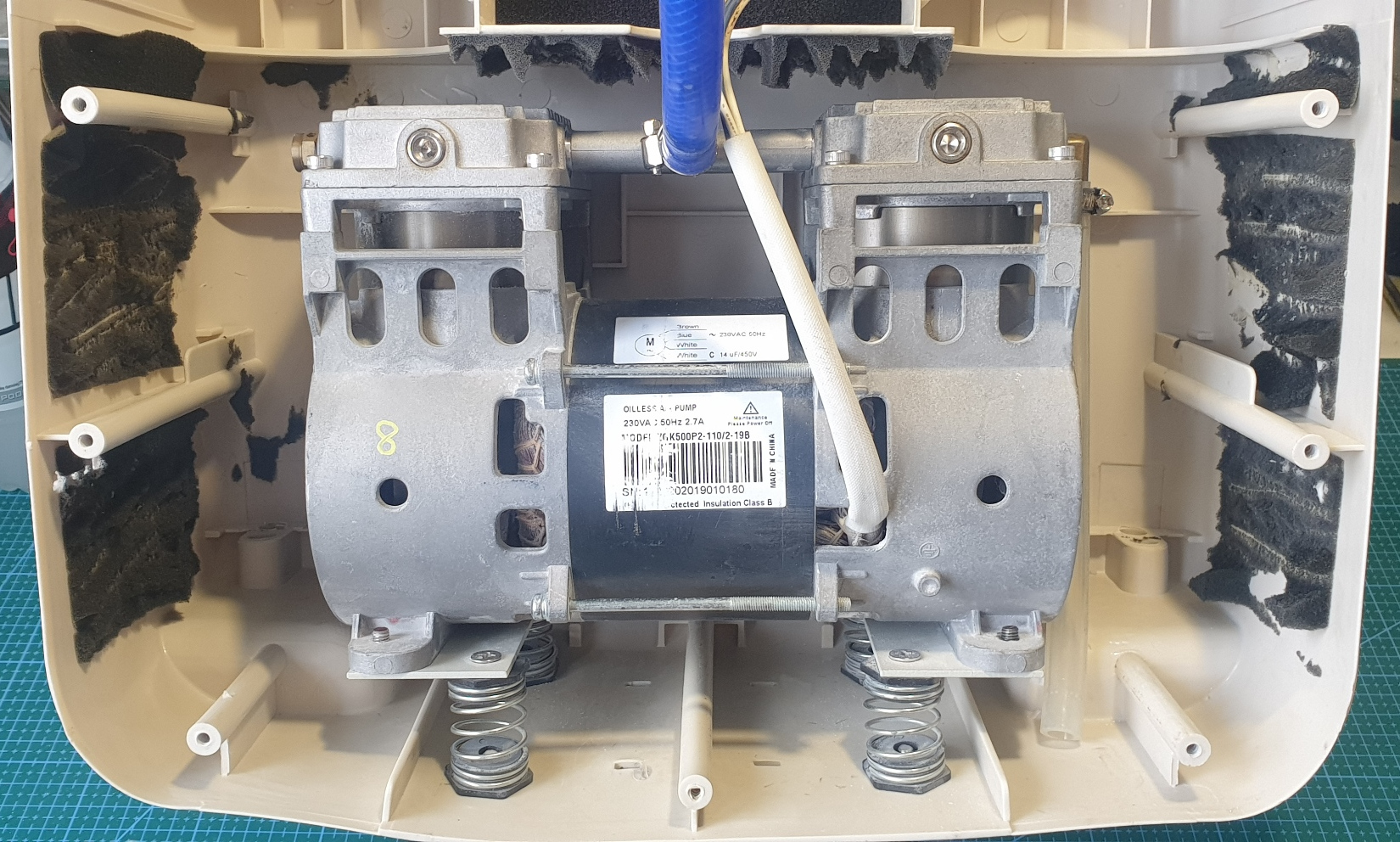

img_699efd7aed2cb2.21427038.jpg · typ: during · kompresor (po przeglądzie) · oryginał

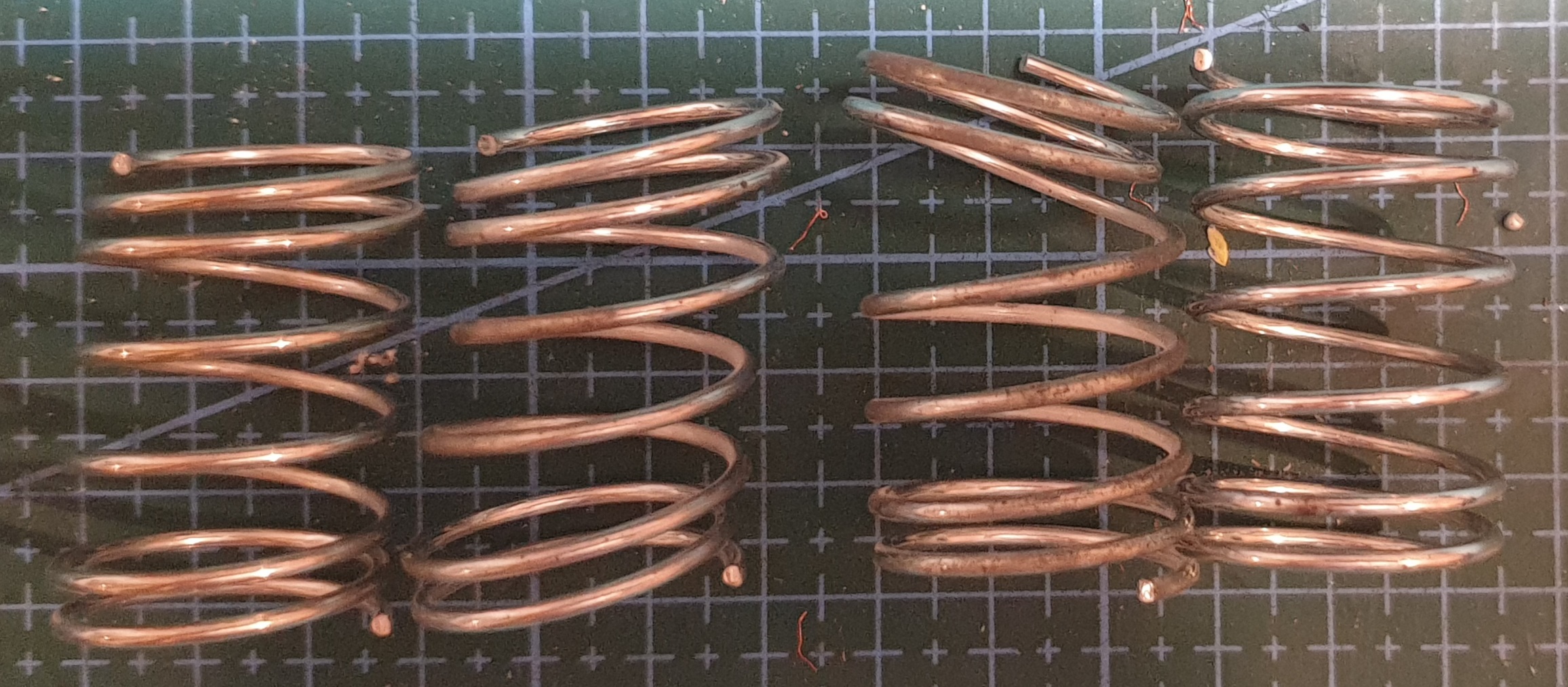

img_69bd5d2a5be932.90024135.jpg · typ: during · pokrzywione sprzężyny kompresora · oryginał

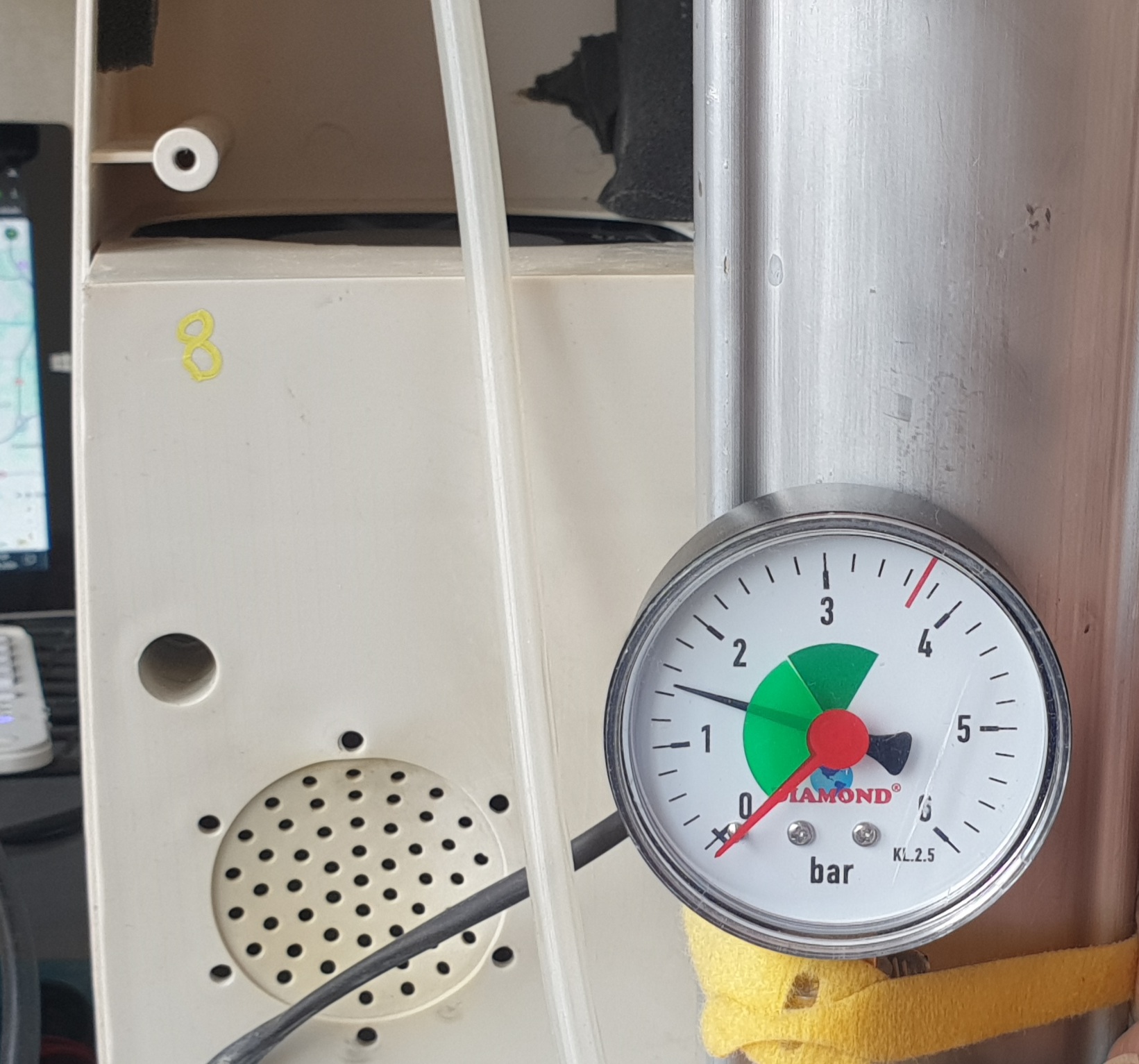

img_69ce529b5b4d70.73203040.jpg · typ: after · ciśnienie min. za kolumnami · oryginał

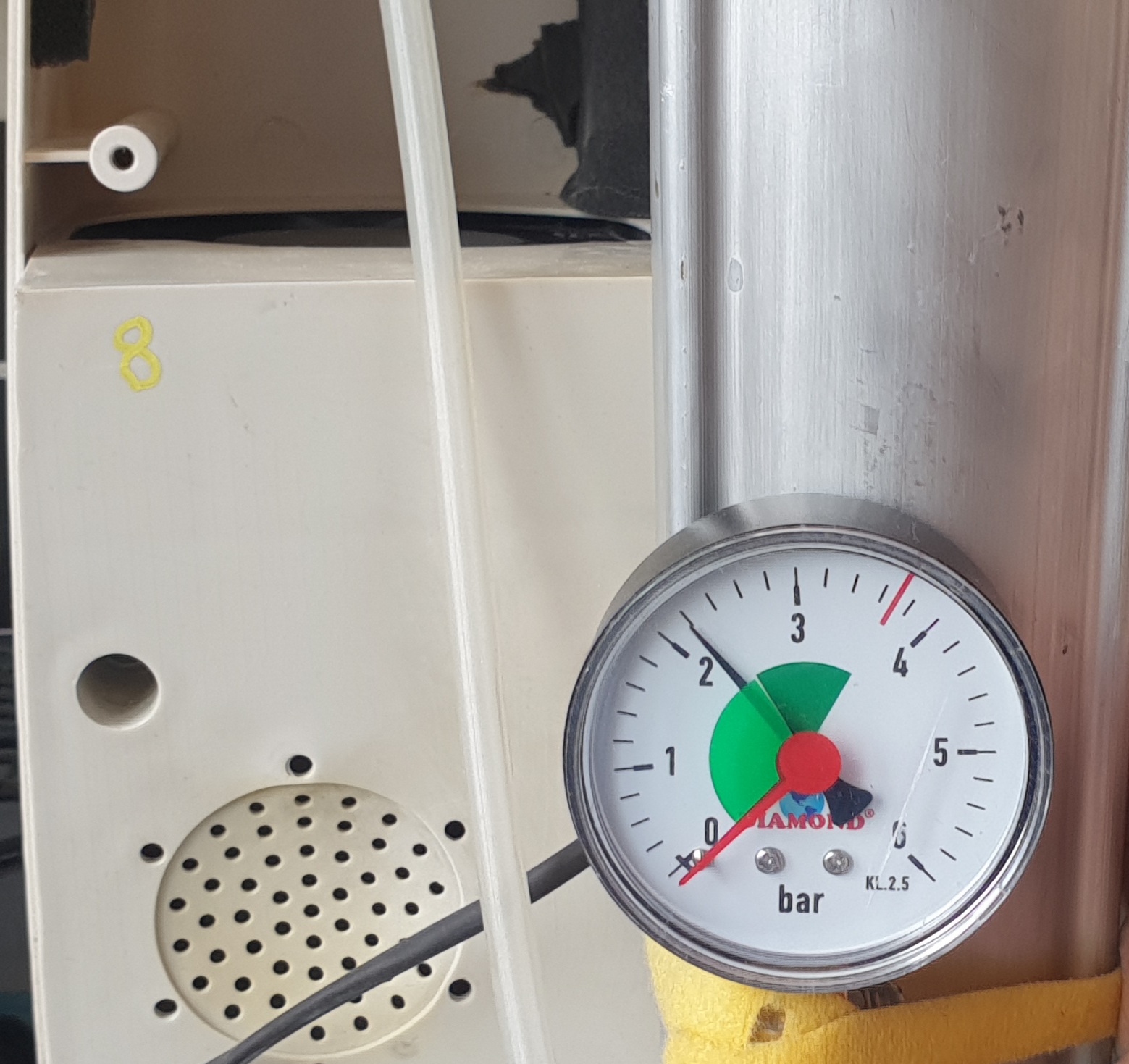

img_69ce52b2d9c7a0.09297904.jpg · typ: after · ciśnienie max. za kolumnami · oryginał

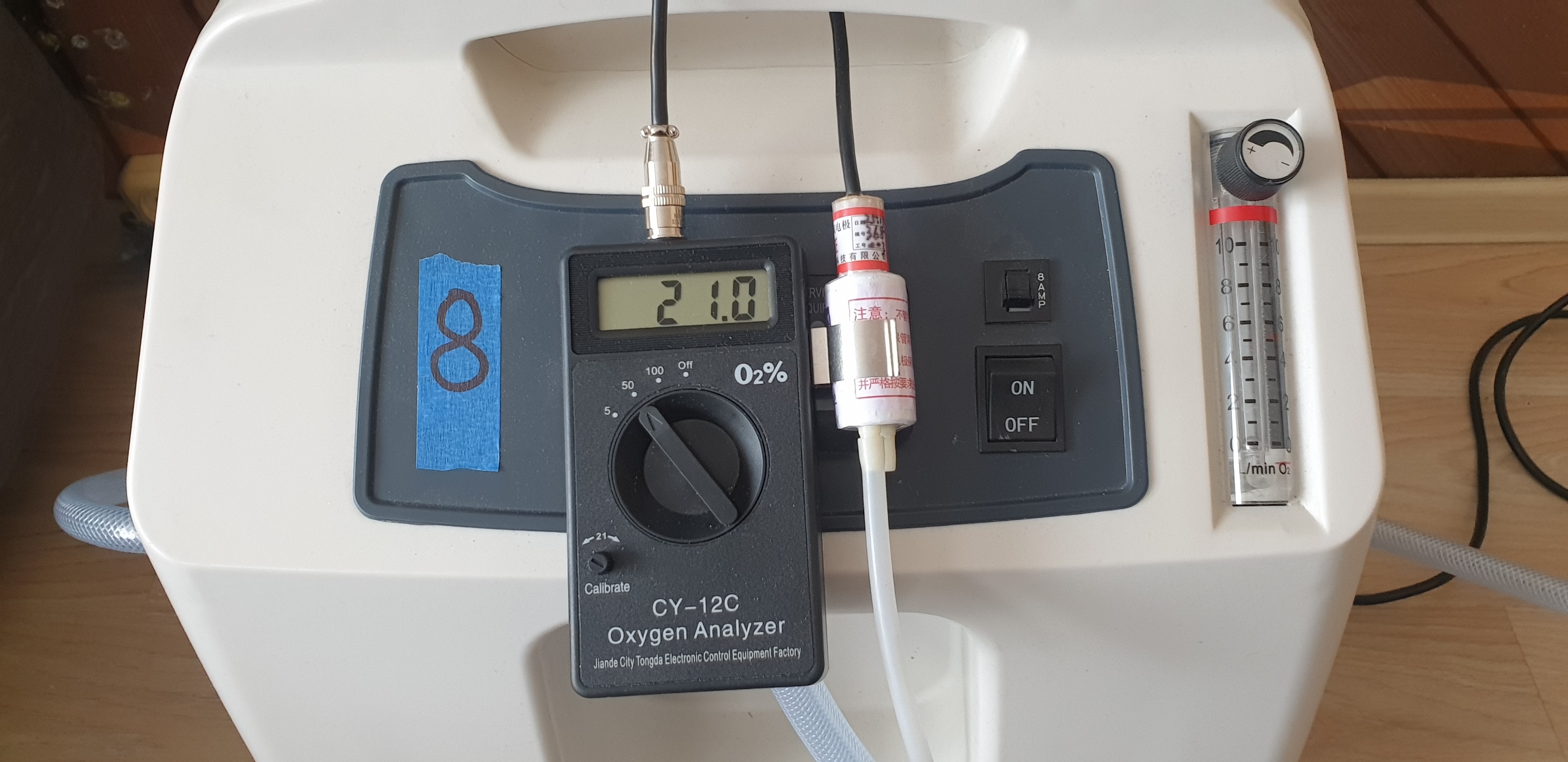

img_69ce52e508cbb6.91012499.jpg · typ: after · kalibracja · oryginał

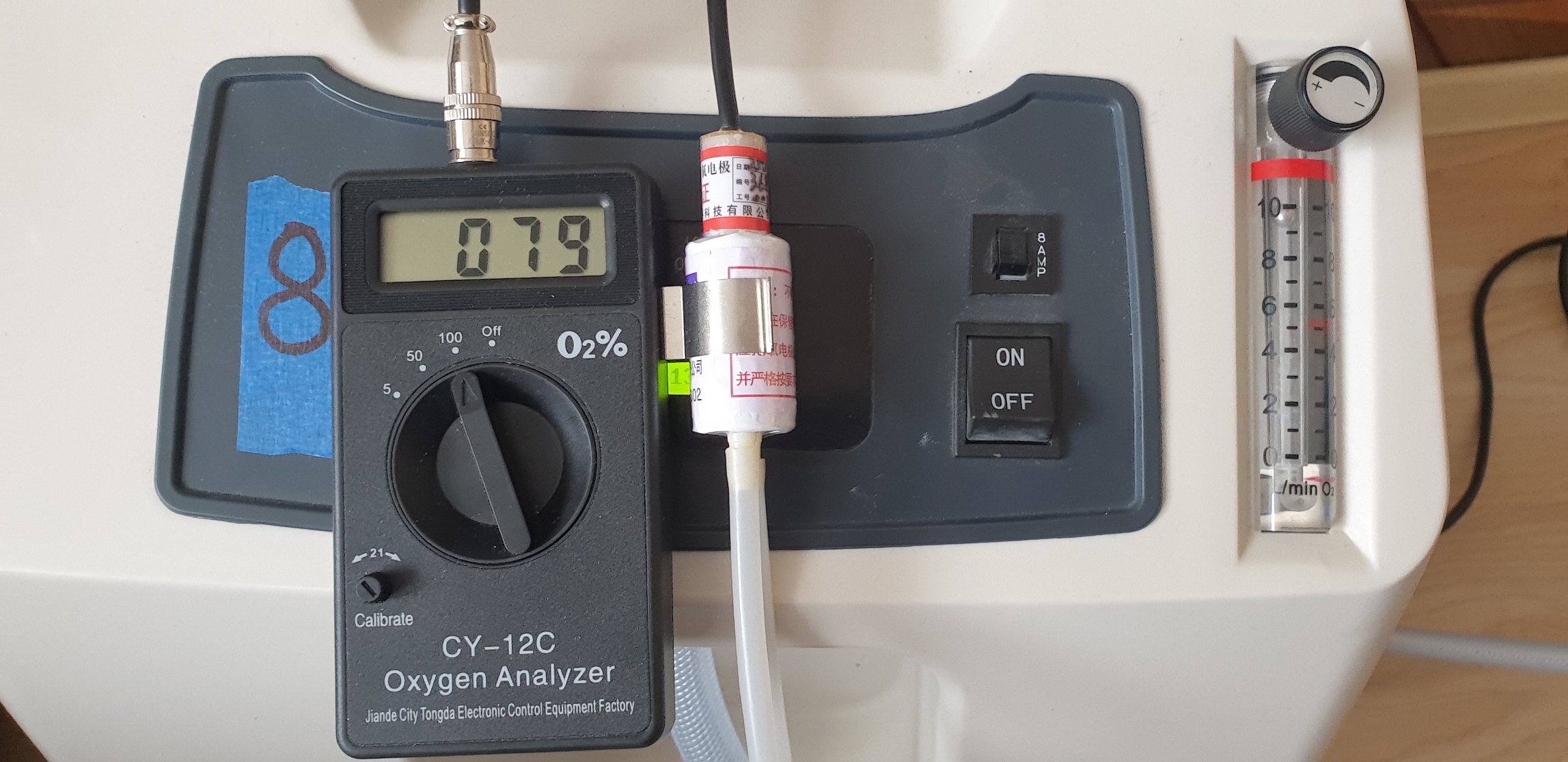

img_69ce530caaf877.76333323.jpg · typ: after · przy przepływie 10l · oryginał

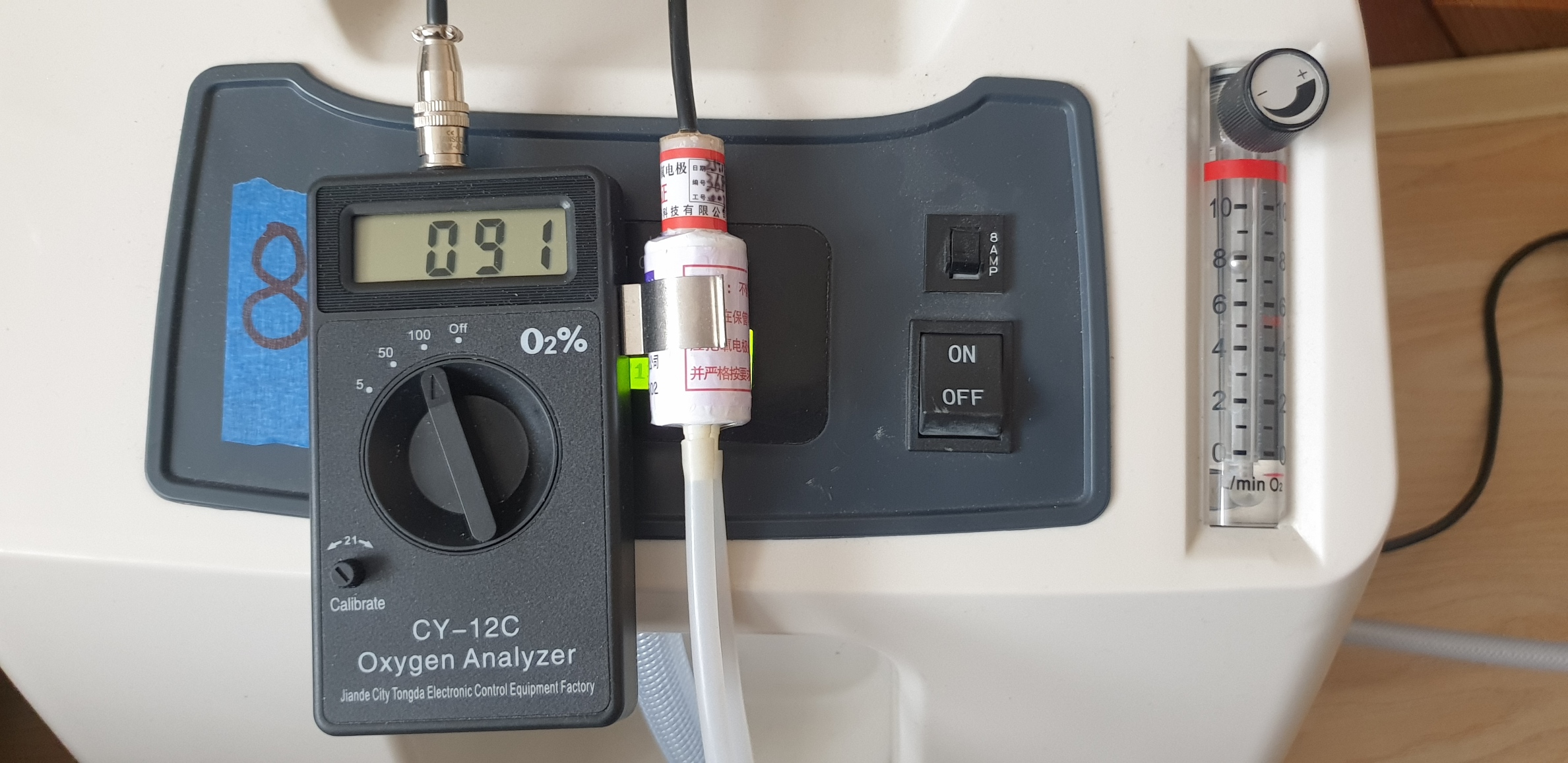

img_69ce532b8f1652.92782364.jpg · typ: after · przy przepływie 8l · oryginał

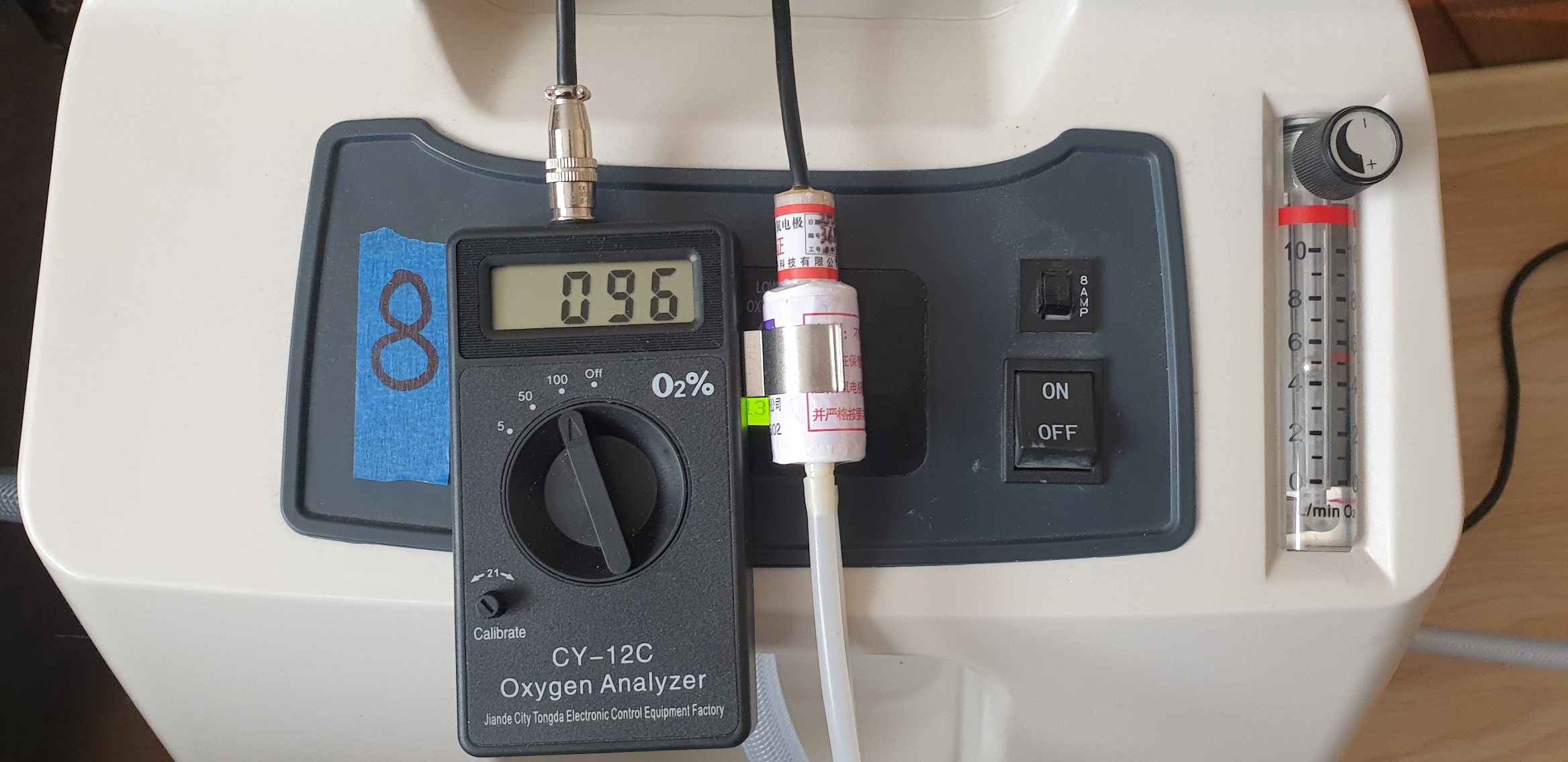

img_69ce535d1454f7.20526281.jpg · typ: after · przy przepływie 5l · oryginałA219070087KS · DeVilbiss1025
| SN | A219070087KS | Marka | DeVilbiss1025 |
|---|---|---|---|
| Data (wpisy) | 2026-04-03 | Status | zaplacone |
| LP | 39 | Przebieg (h) | 6619 |
| Opis naprawy | 506,- - ZASTANE - 28% tlenu na wyjściu - poprzekręcane, pozrywane, powyrywane gwinty w obudowie - ZROBIONE - kontrola kompresora - podłączenie wyjścia azotu - naprawa obudowy - adaptacja kolumn zeolitu - wymiana zeolitu - wymiana filtra antybakteryjnego - Wymiana filtra powietrza - POMIARY - ciśnienie za kolumnami 2,2÷2,8 - 93% O2 przy 10L przepływu | ||
Zdjęcia: 23/23 w bazie (wszystkie osadzone)

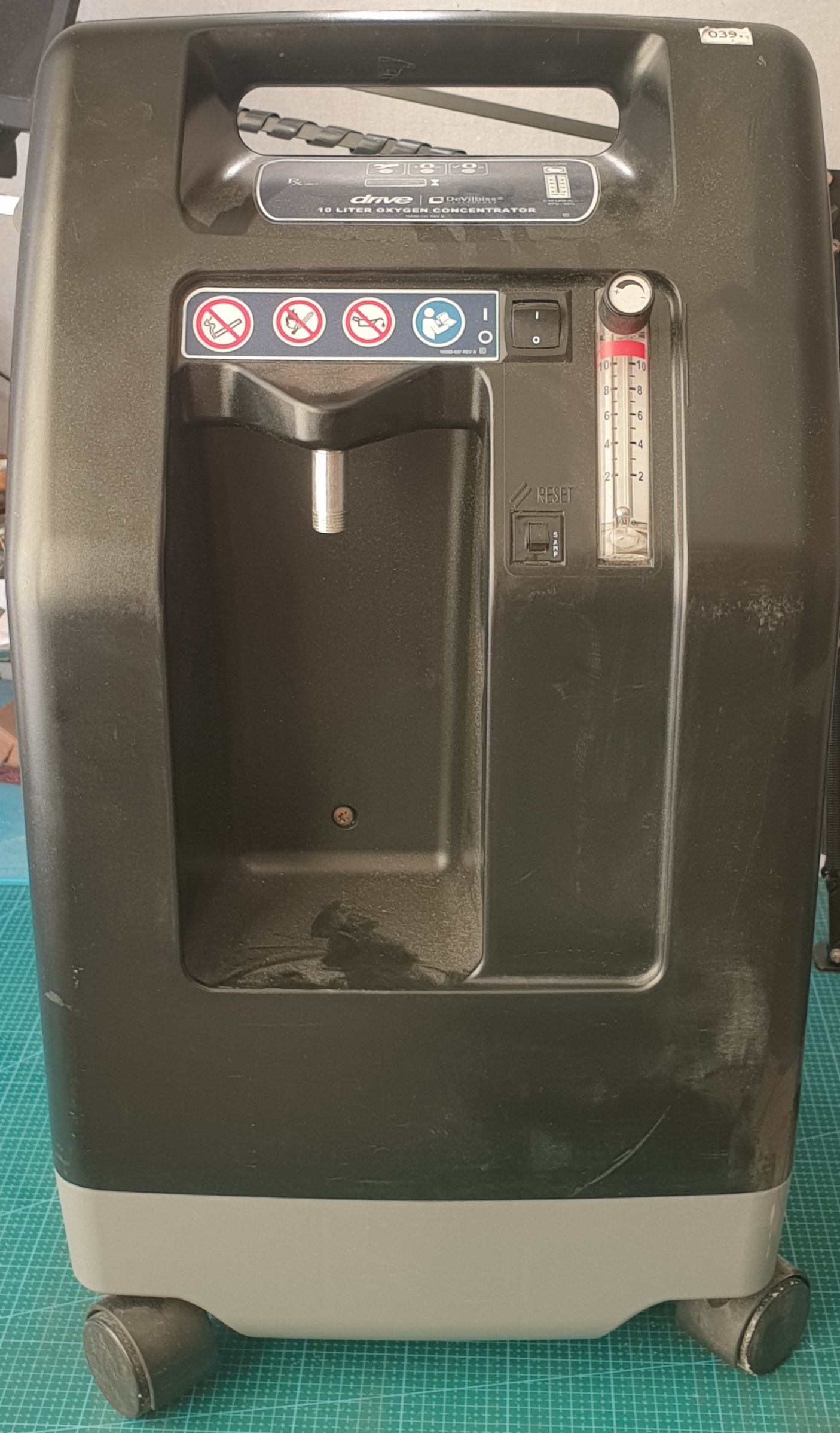

img_69b525b3aaeb68.29243690.jpg · typ: before · oryginał

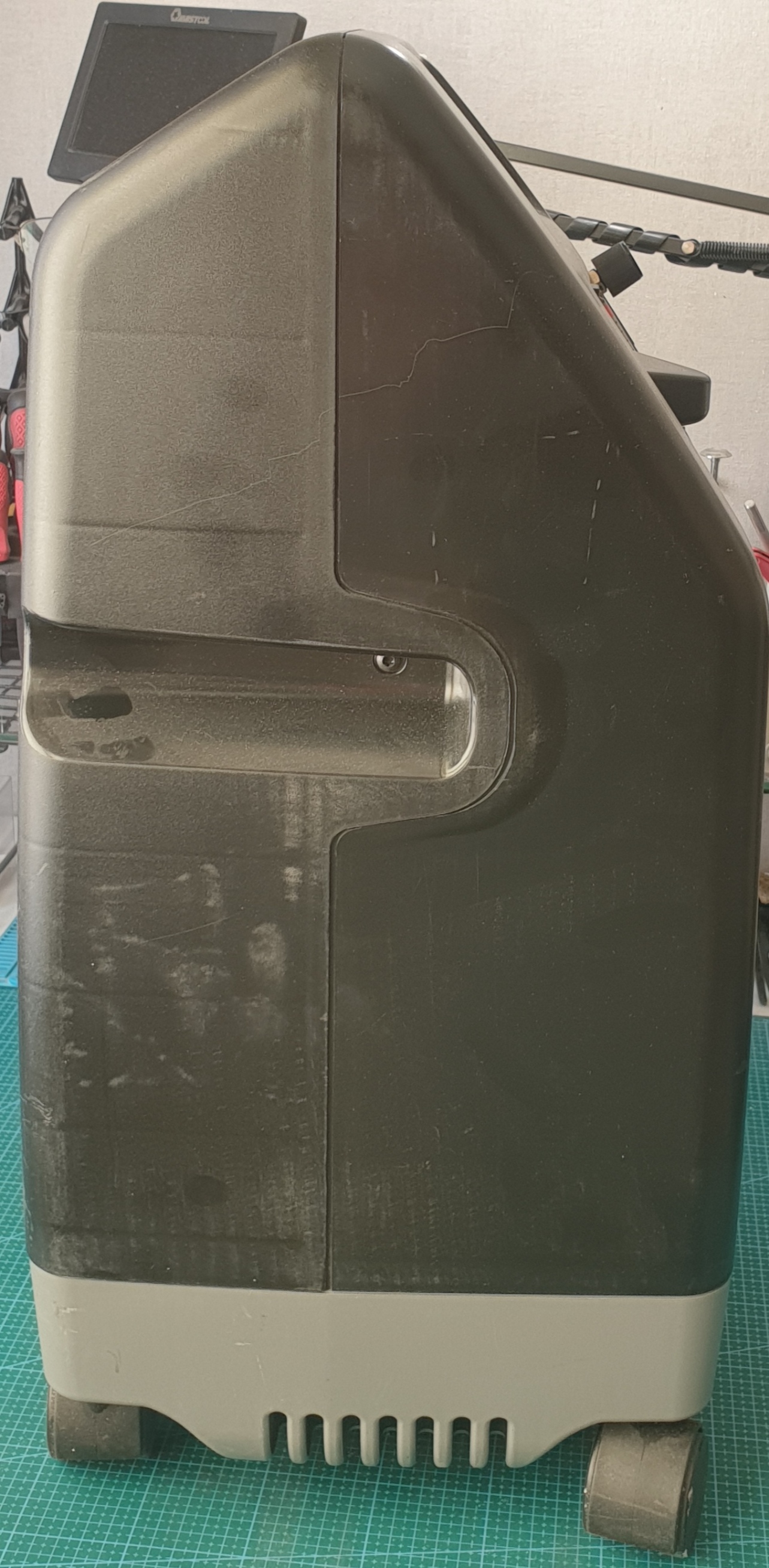

img_69b525bebbd598.94278195.jpg · typ: before · oryginał

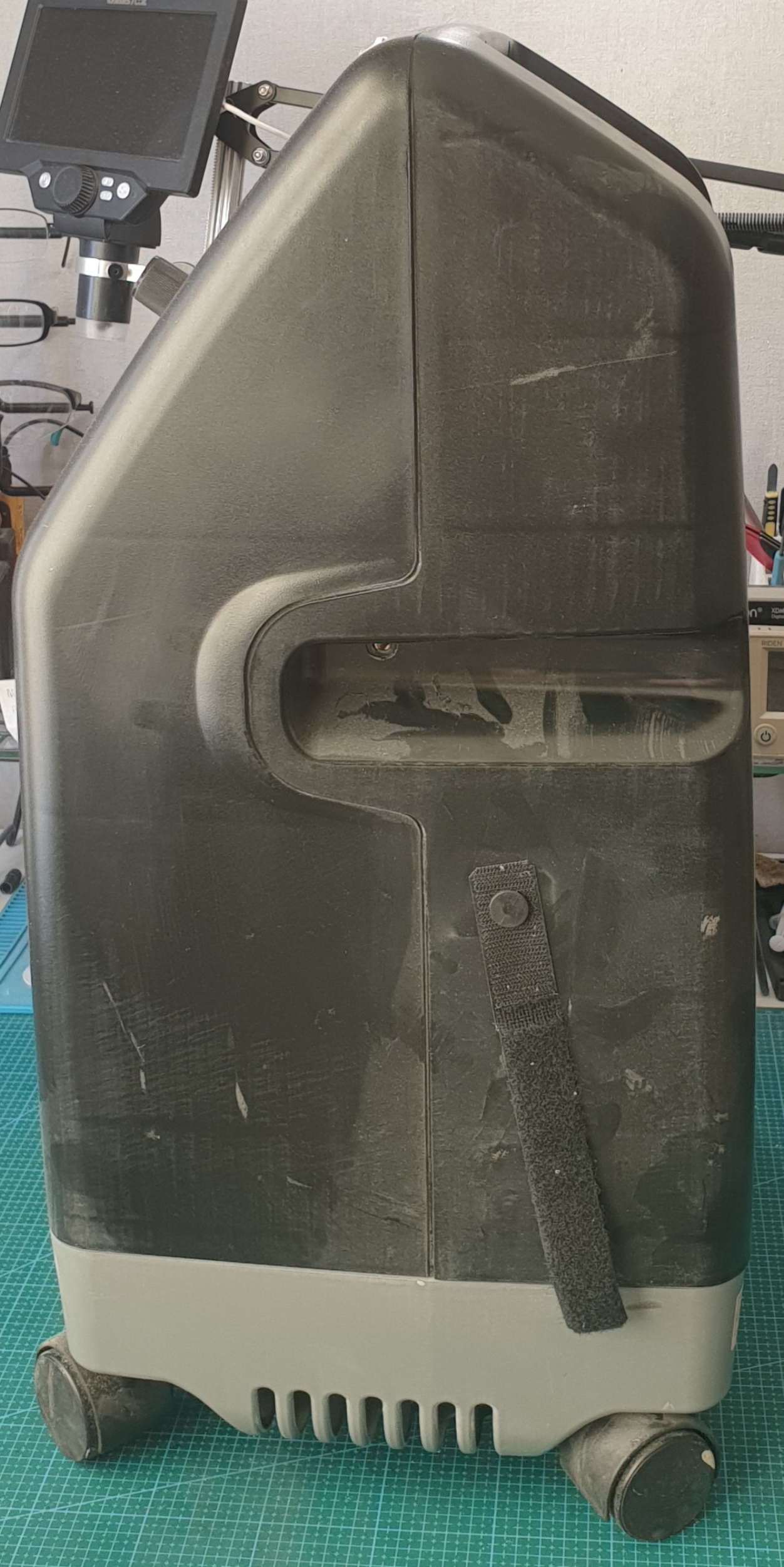

img_69b525c8a26eb3.66316333.jpg · typ: before · oryginał

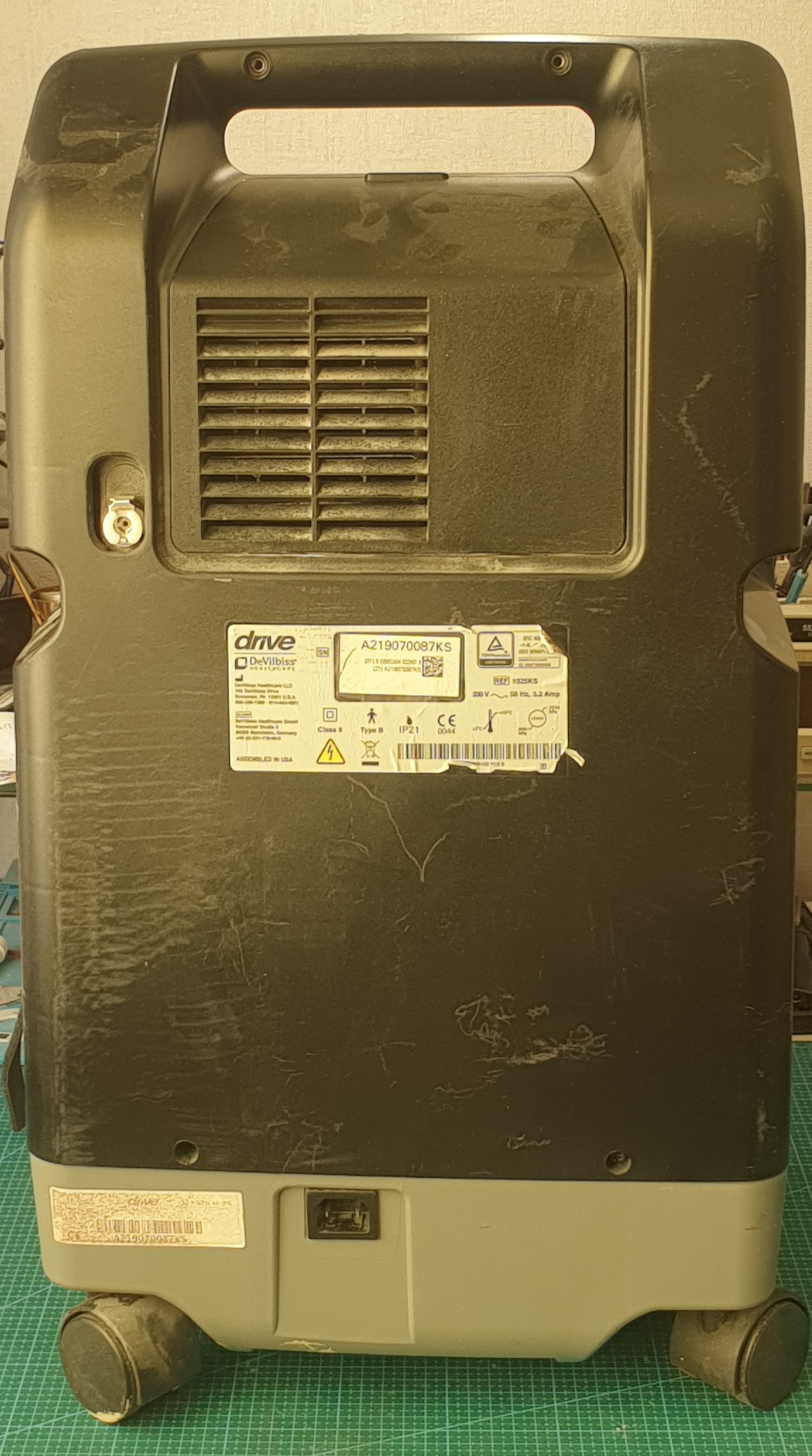

img_69b525db033f70.46157305.jpg · typ: before · oryginał

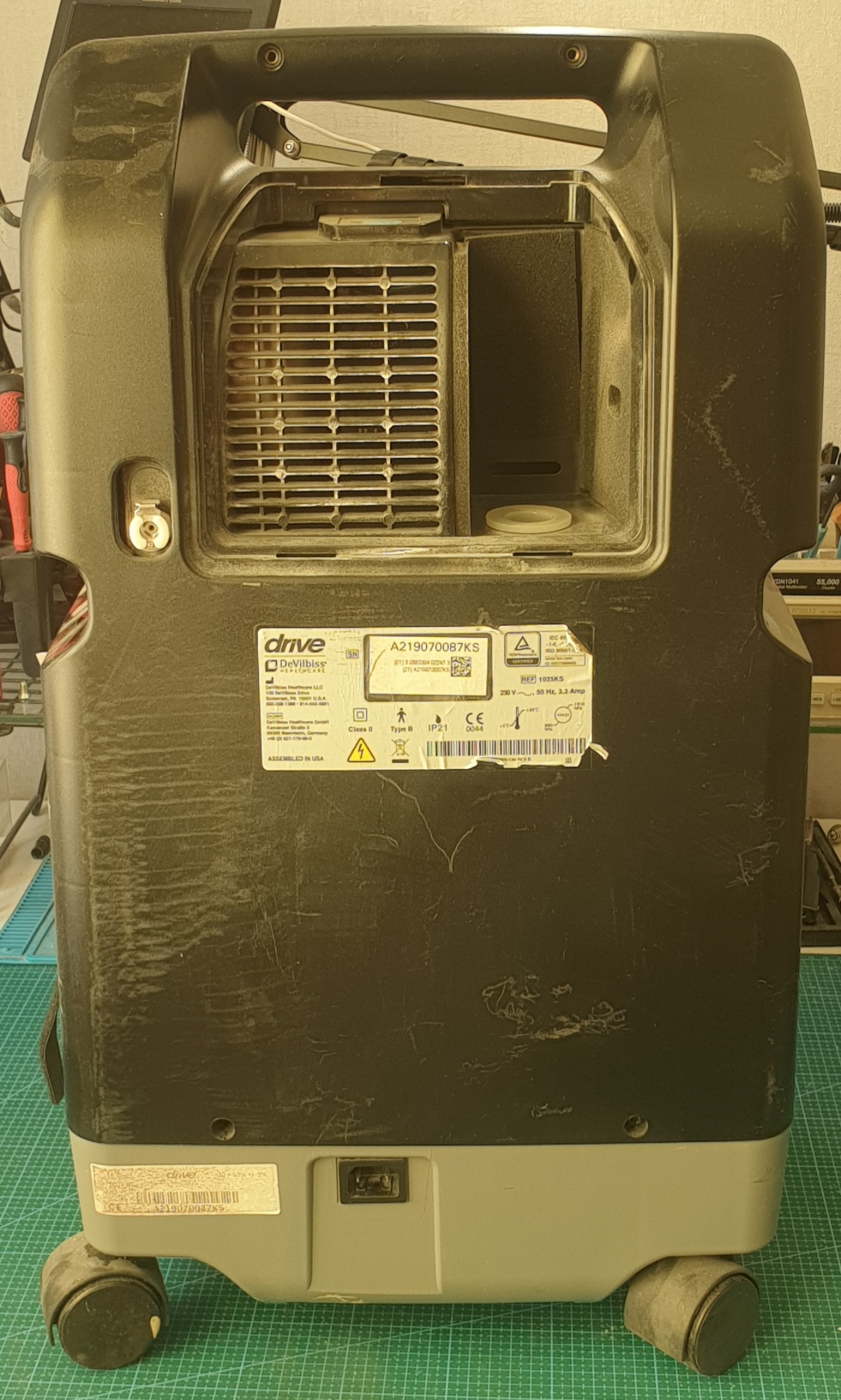

img_69b525f1a689a4.03335841.jpg · typ: before · oryginał

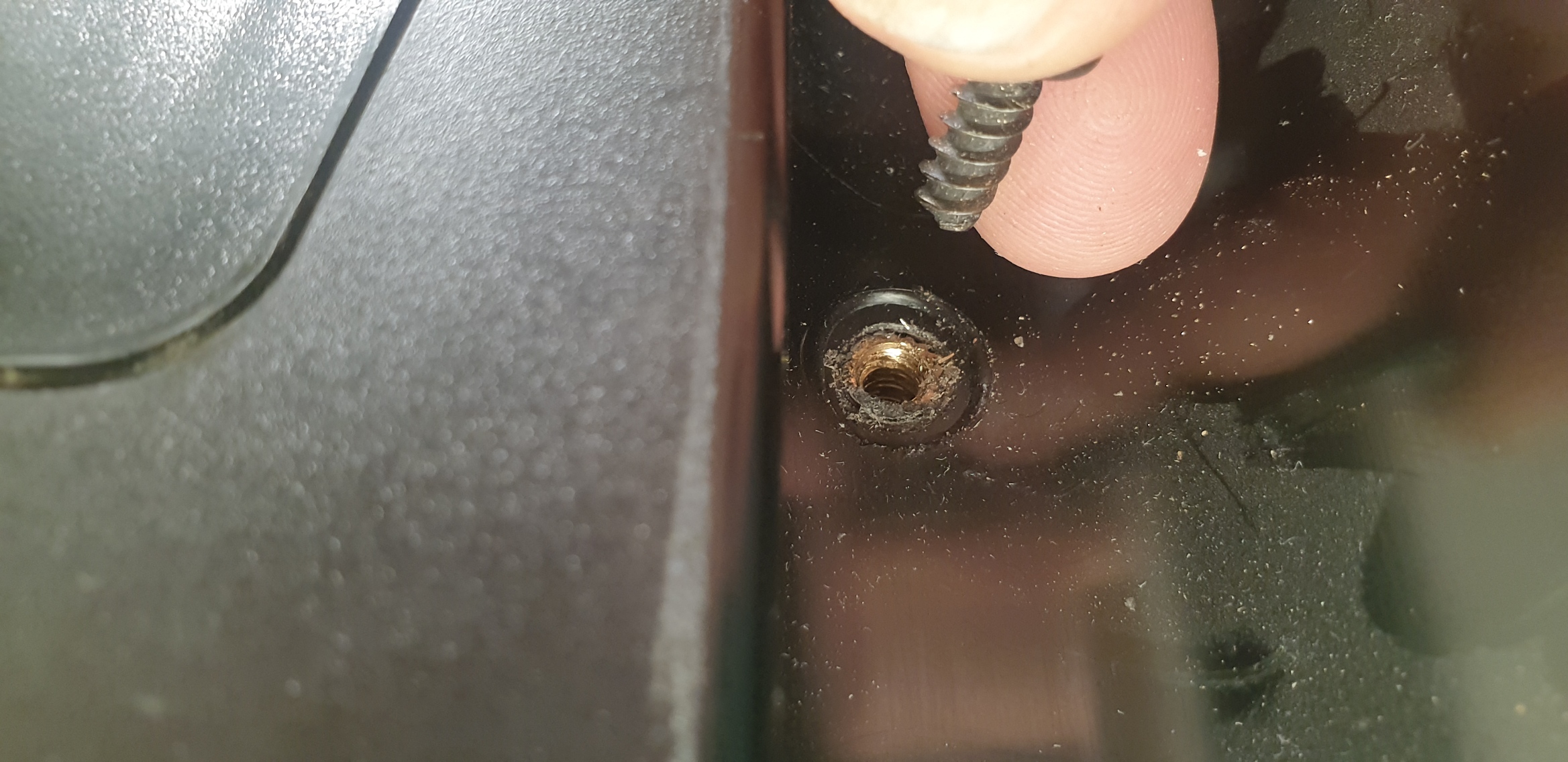

img_69b526730fdd31.31094074.jpg · typ: before · wkręt zamiast śruby + zerwany gwint · oryginał

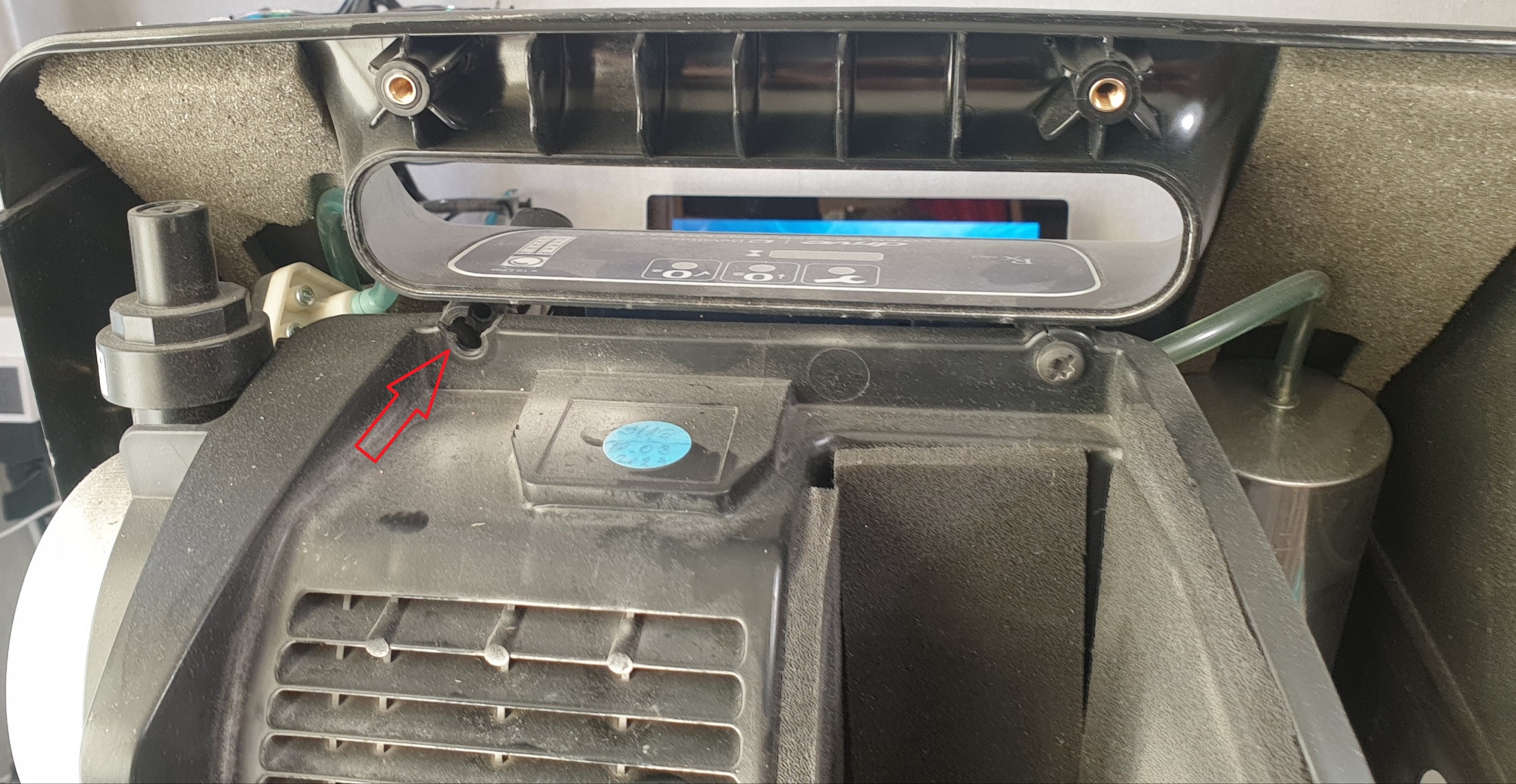

img_69b5279fddf5a8.97208040.jpg · typ: before · wyrwana tulejka · oryginał

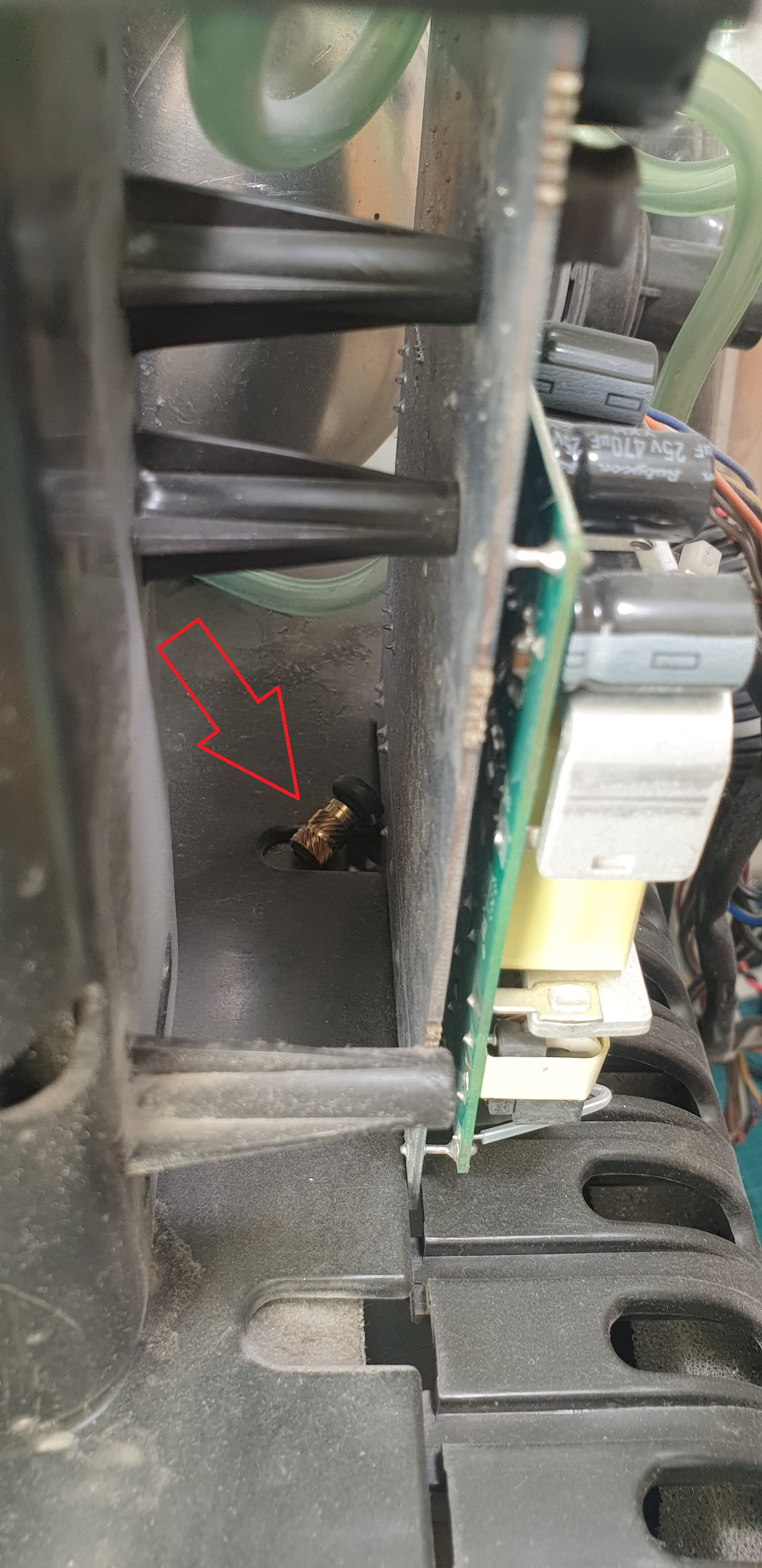

img_69b528b5c9bfc2.74543697.png · typ: before · wyrwana tulejka · oryginał

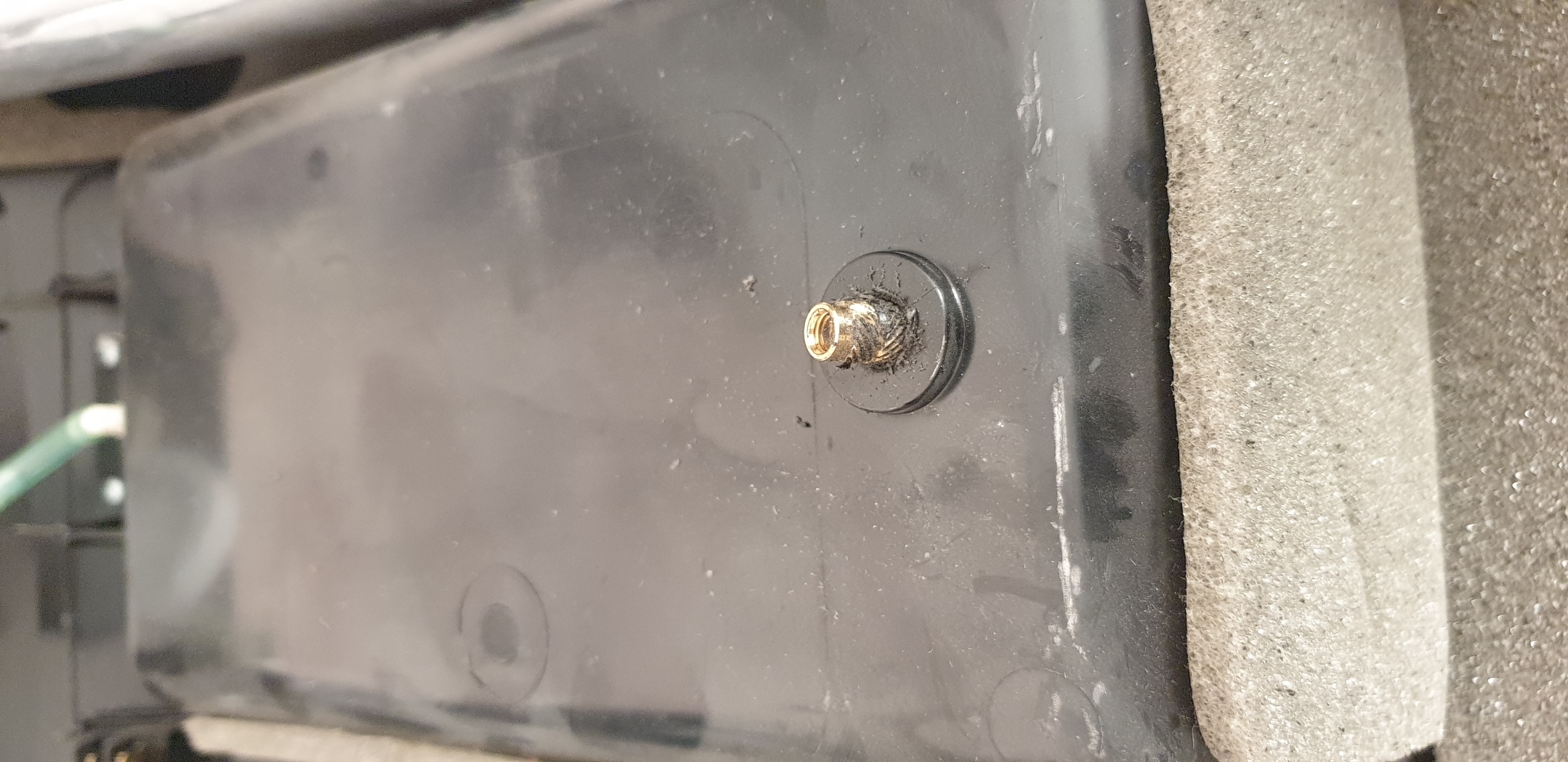

img_69b528e3efca31.71973535.jpg · typ: before · wyrwana tulejka · oryginał

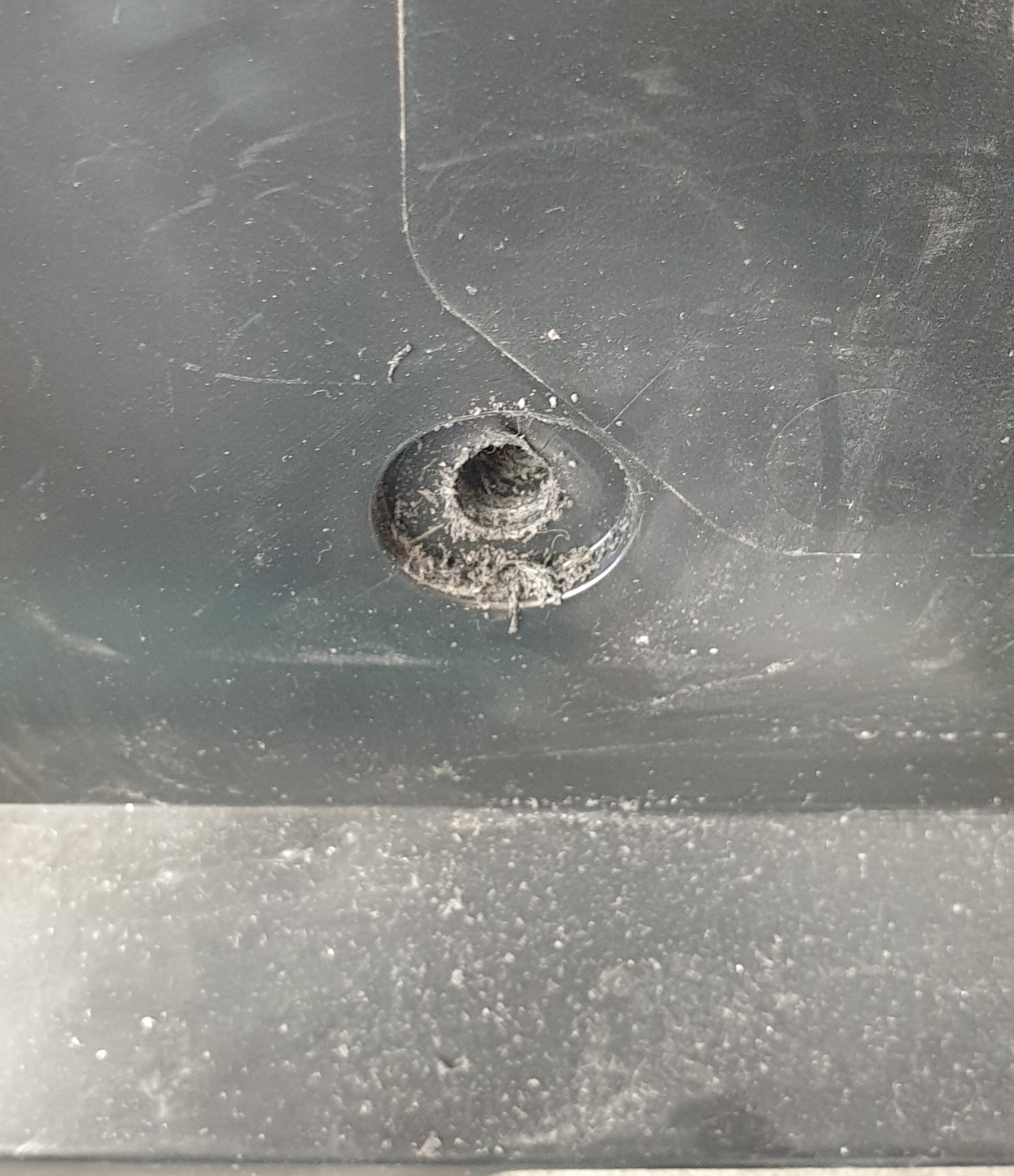

img_69b52909708e12.14089062.jpg · typ: before · wyrwana tulejka · oryginał

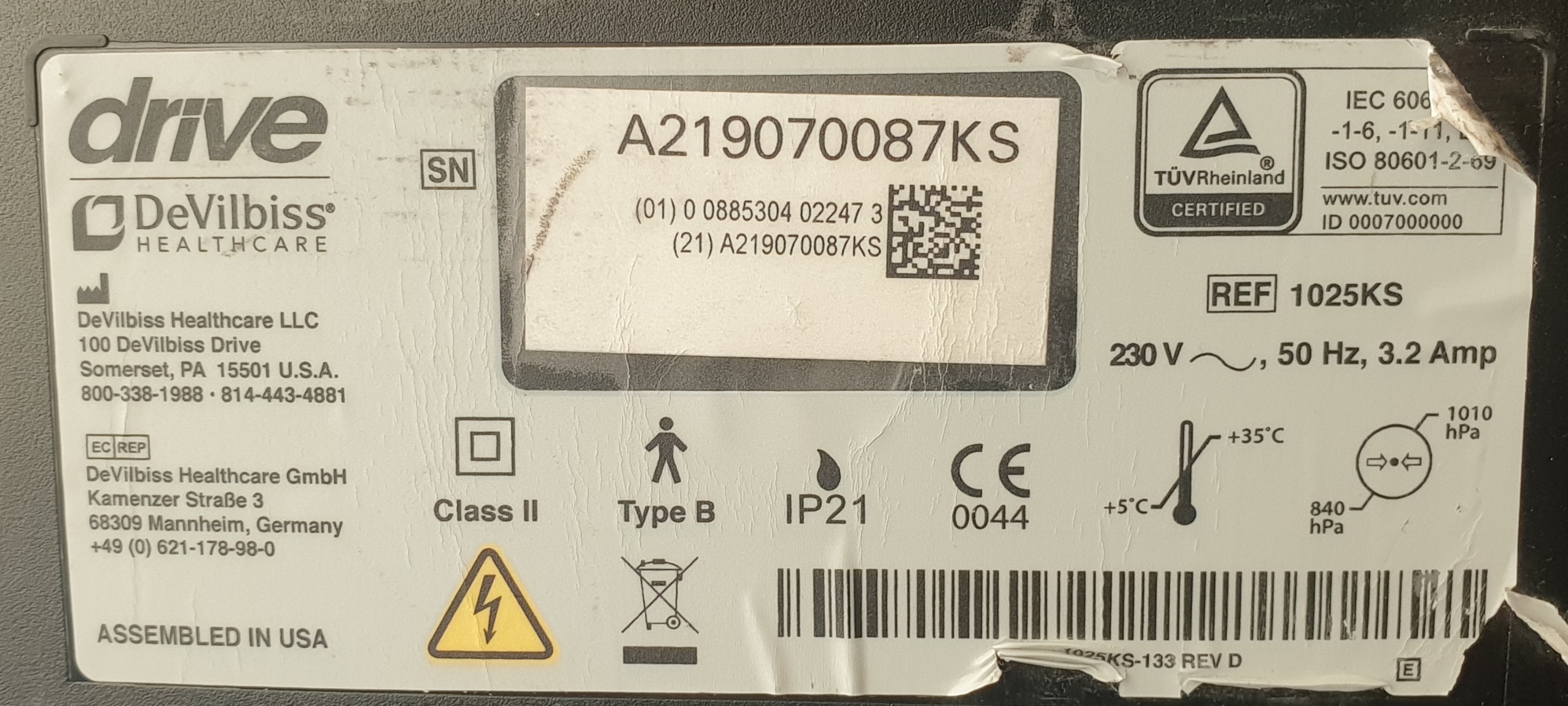

img_69b5294271c114.45177406.jpg · typ: detail · oryginał

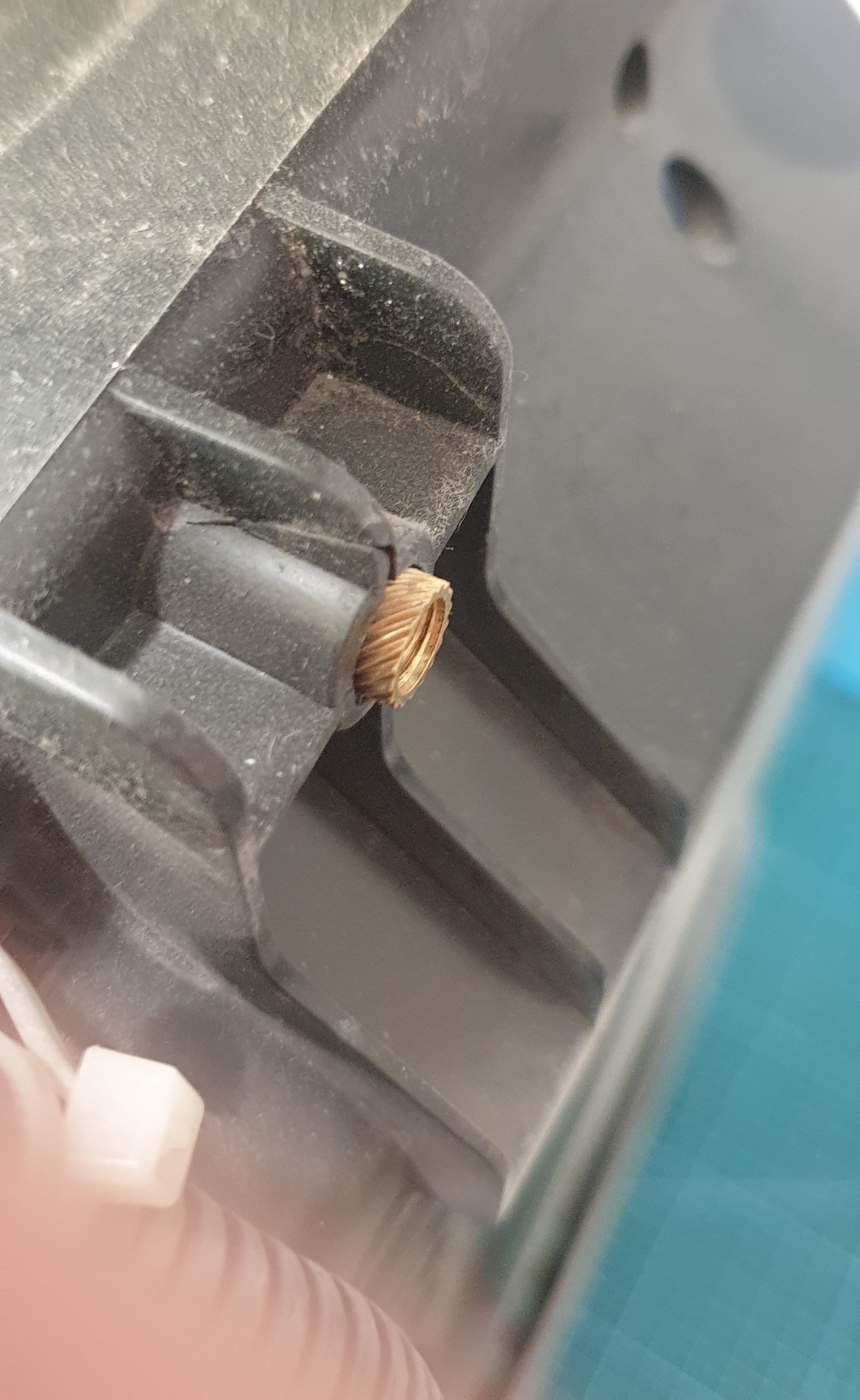

img_69b551704cdd86.22149886.jpg · typ: before · wyrwana tulejka · oryginał

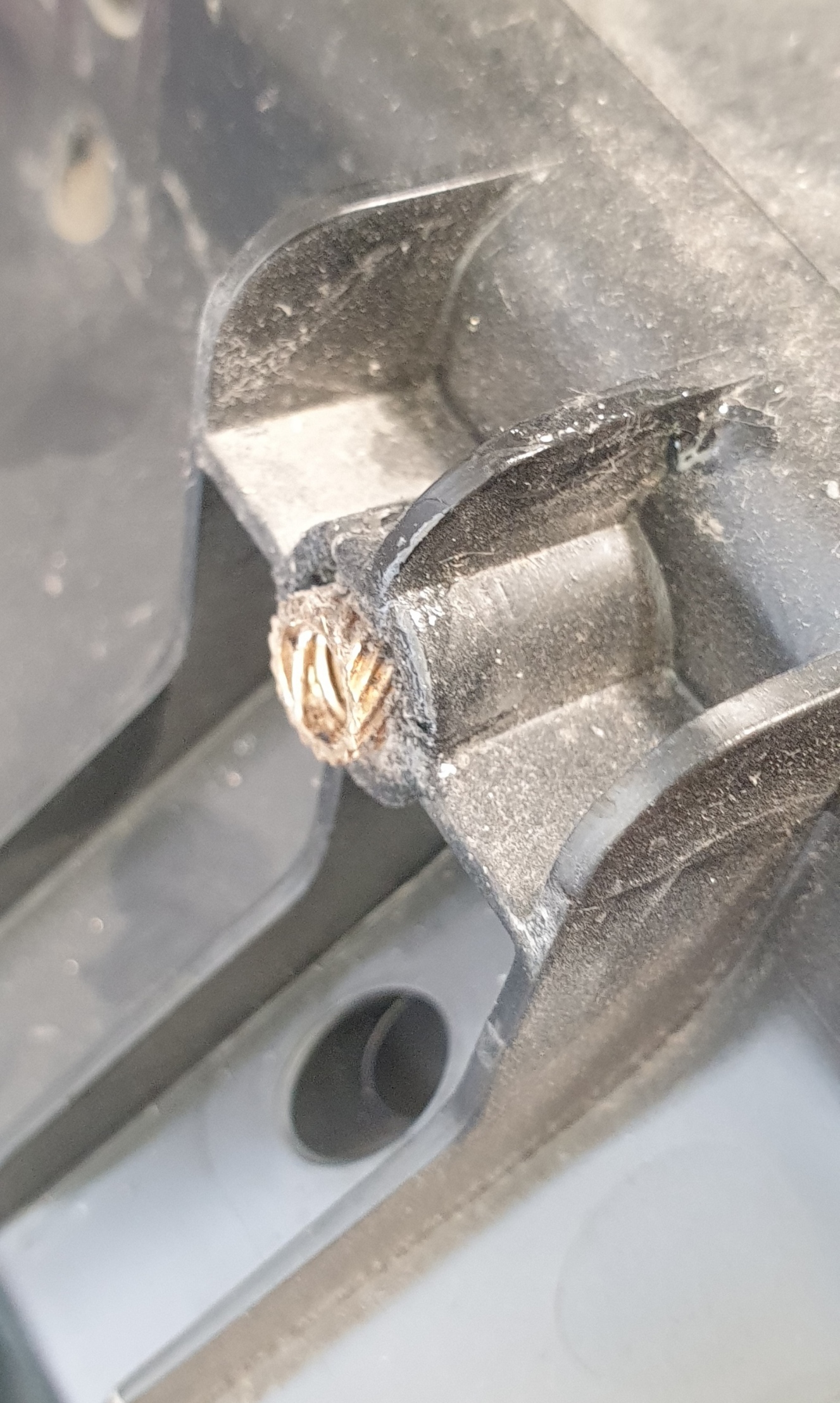

img_69b551852d2362.75997212.jpg · typ: before · wyrwana tulejka · oryginał

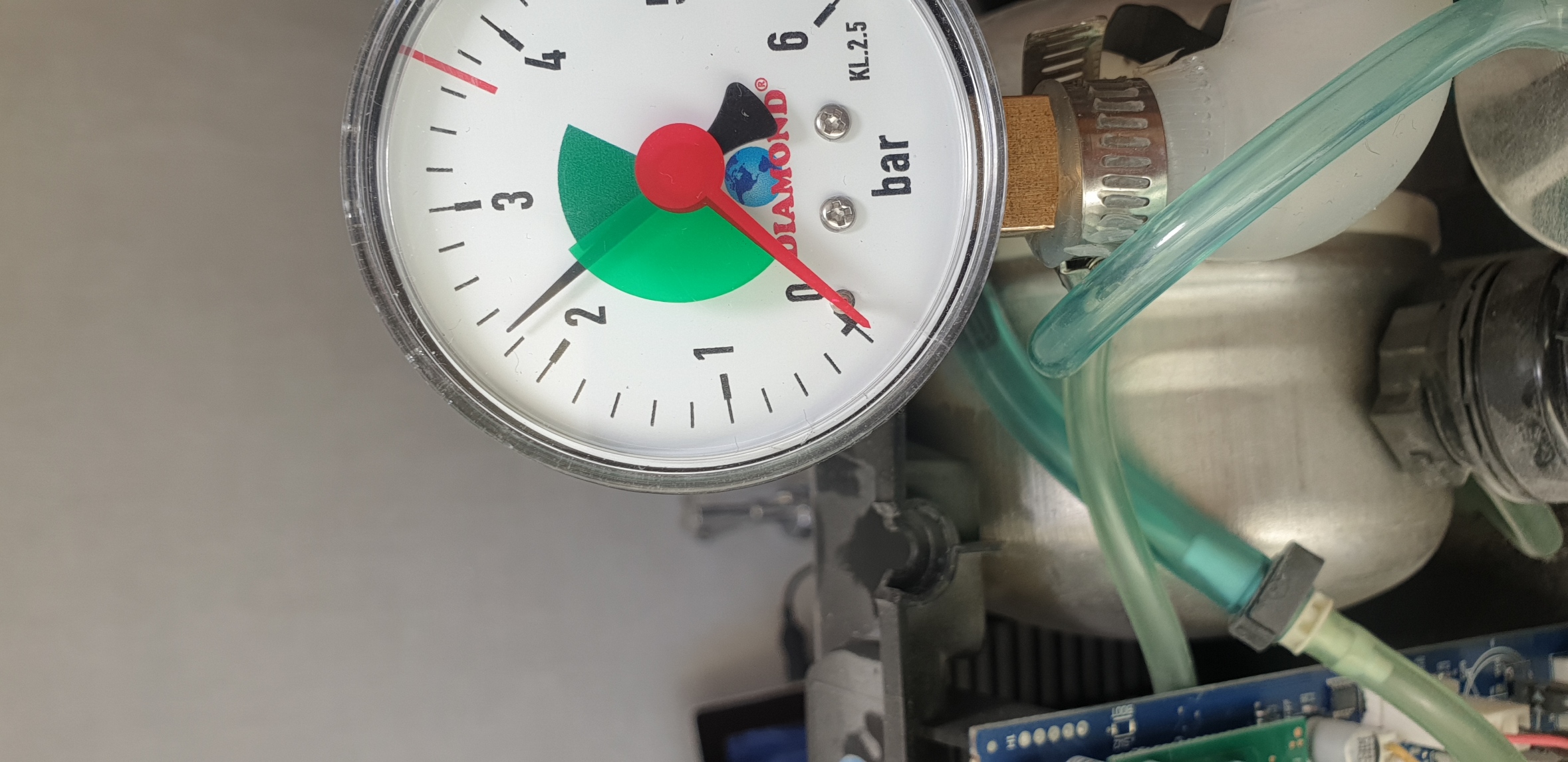

img_69b552077aa618.23586053.jpg · typ: during · ciśnienie min. za kolumnami · oryginał

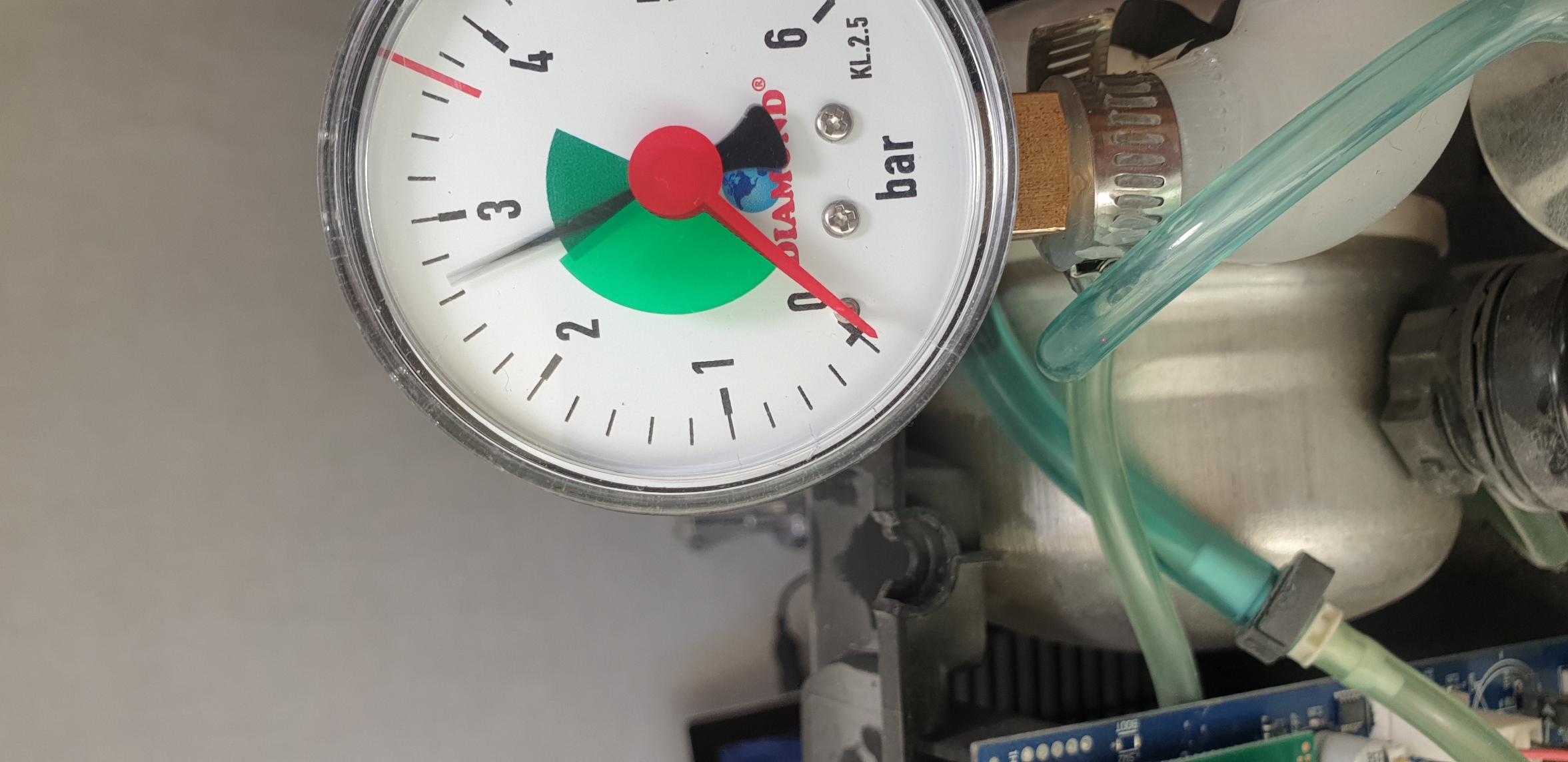

img_69b55229f31f87.01922814.jpg · typ: during · ciśnienie max. za kolumnami · oryginał

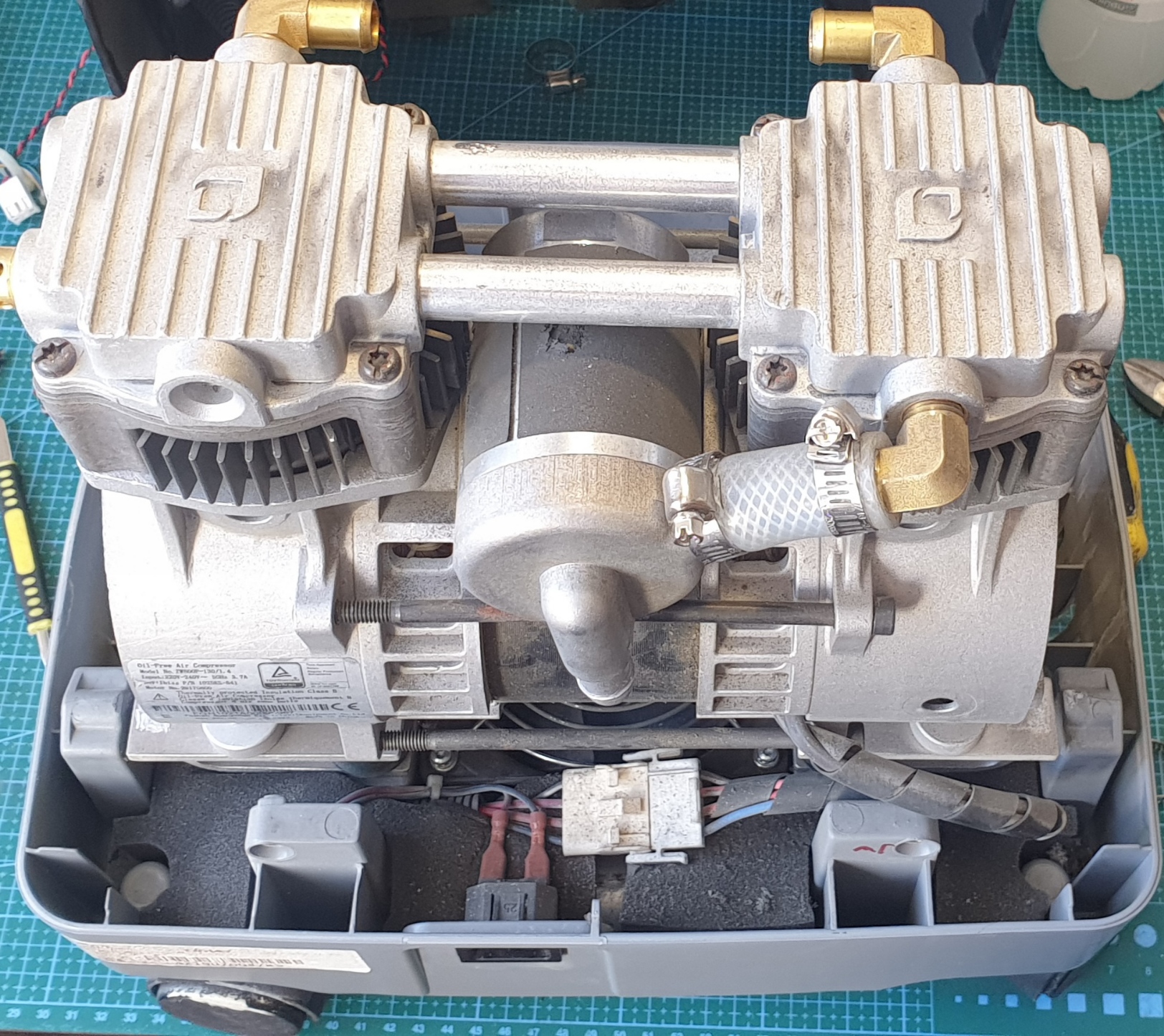

img_69b55dade3bfc3.37522014.jpg · typ: during · kompresor na tapet · oryginał

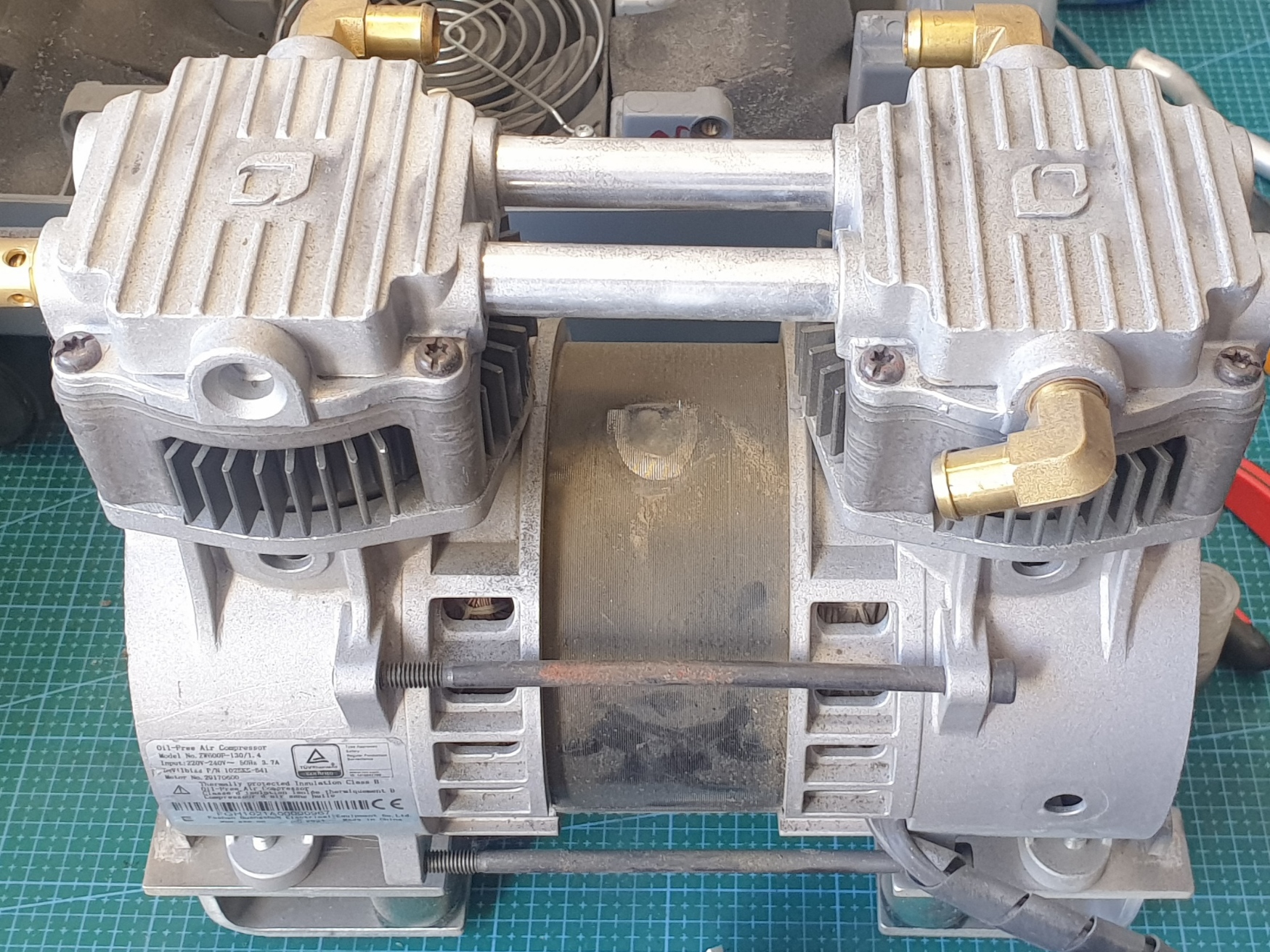

img_69b55dc50de946.05054704.jpg · typ: during · kompresor na tapet · oryginał

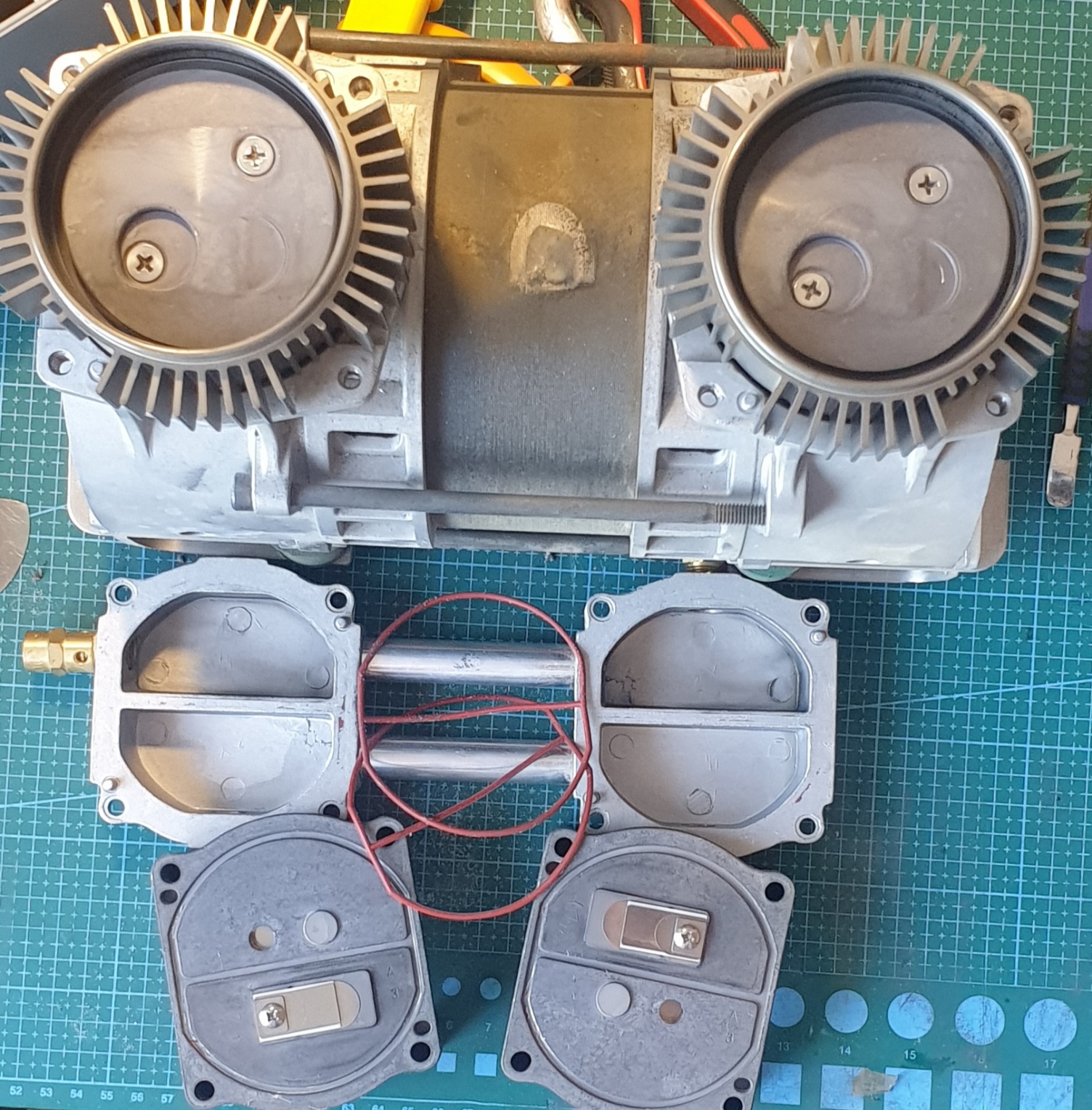

img_69b55e05635626.95589743.jpg · typ: during · wszystko w b.dobrym stanie · oryginał

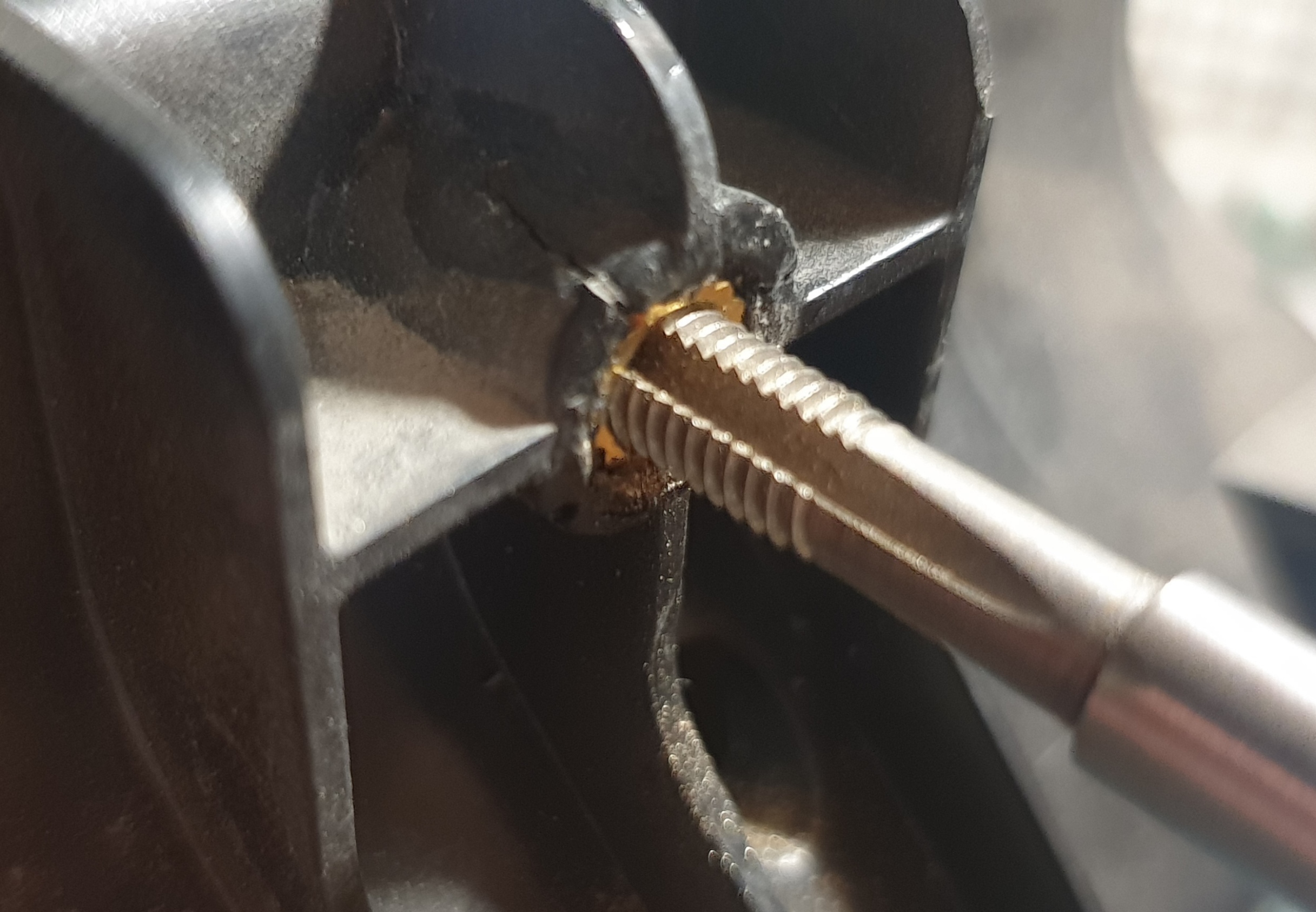

img_69b86cad772295.04383511.jpg · typ: during · oryginał

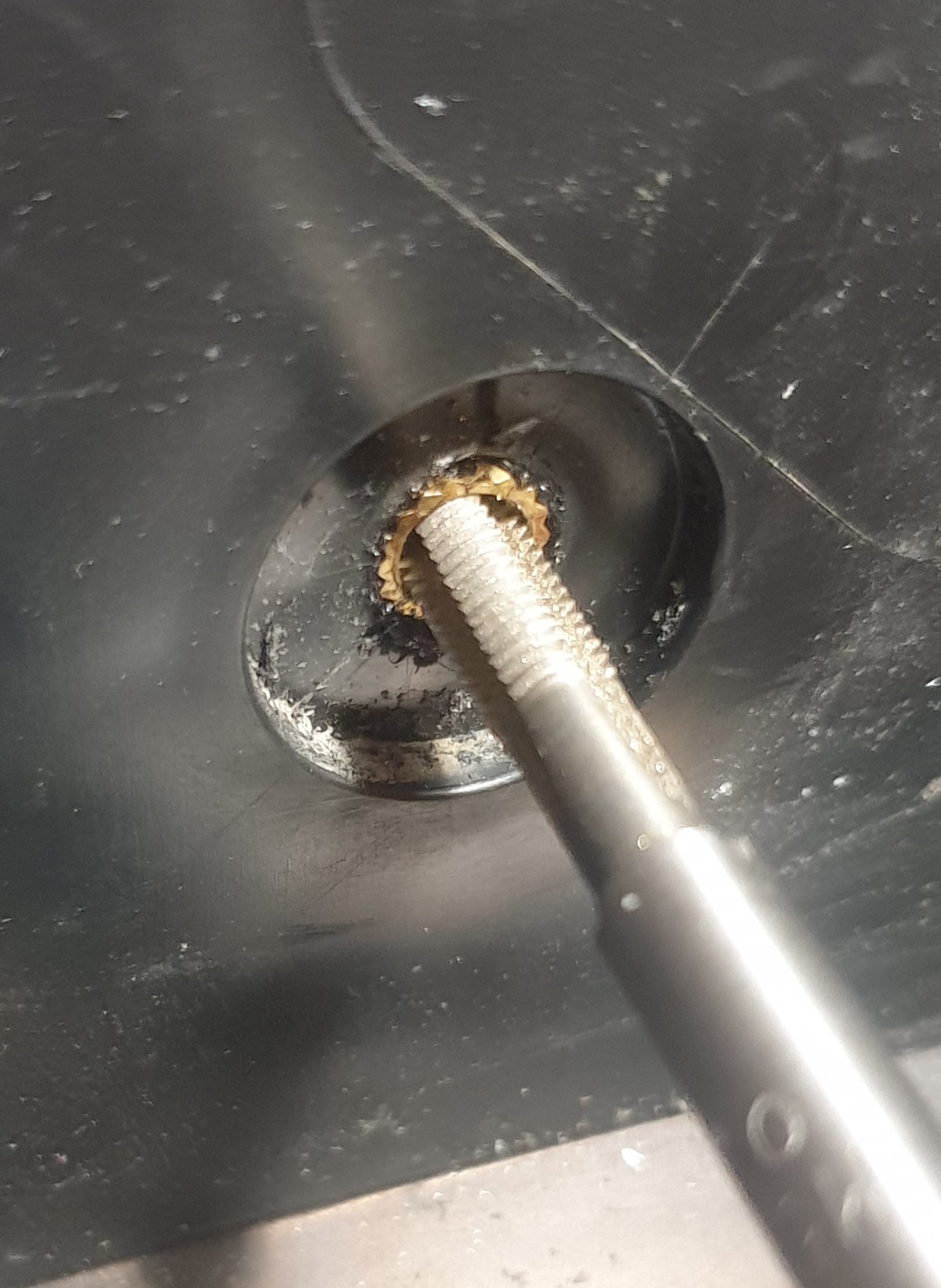

img_69b86ce744bb51.53645938.jpg · typ: during · oryginał

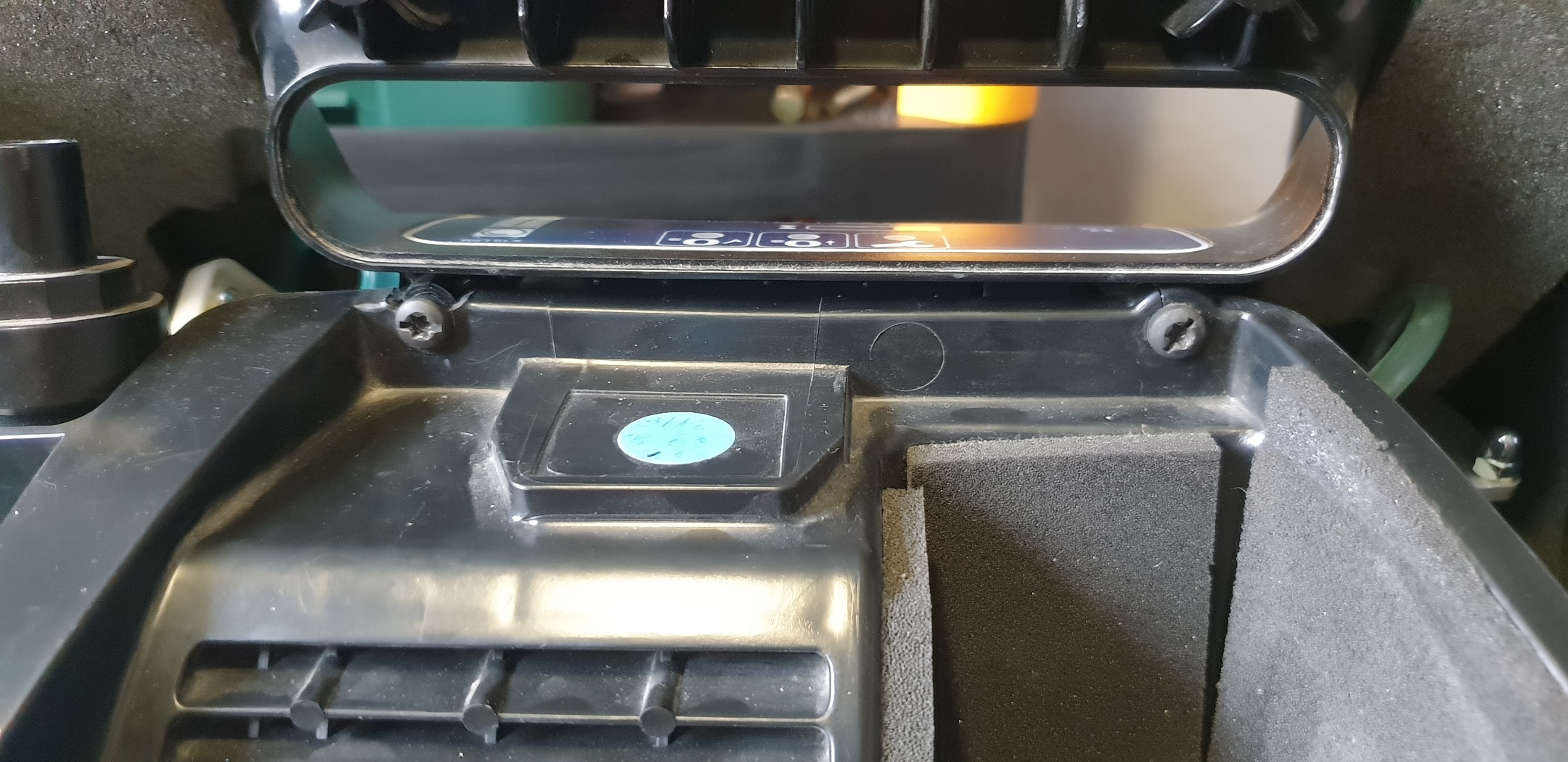

img_69cd3a03c7ef46.99686334.jpg · typ: during · z nowym gwintem · oryginał

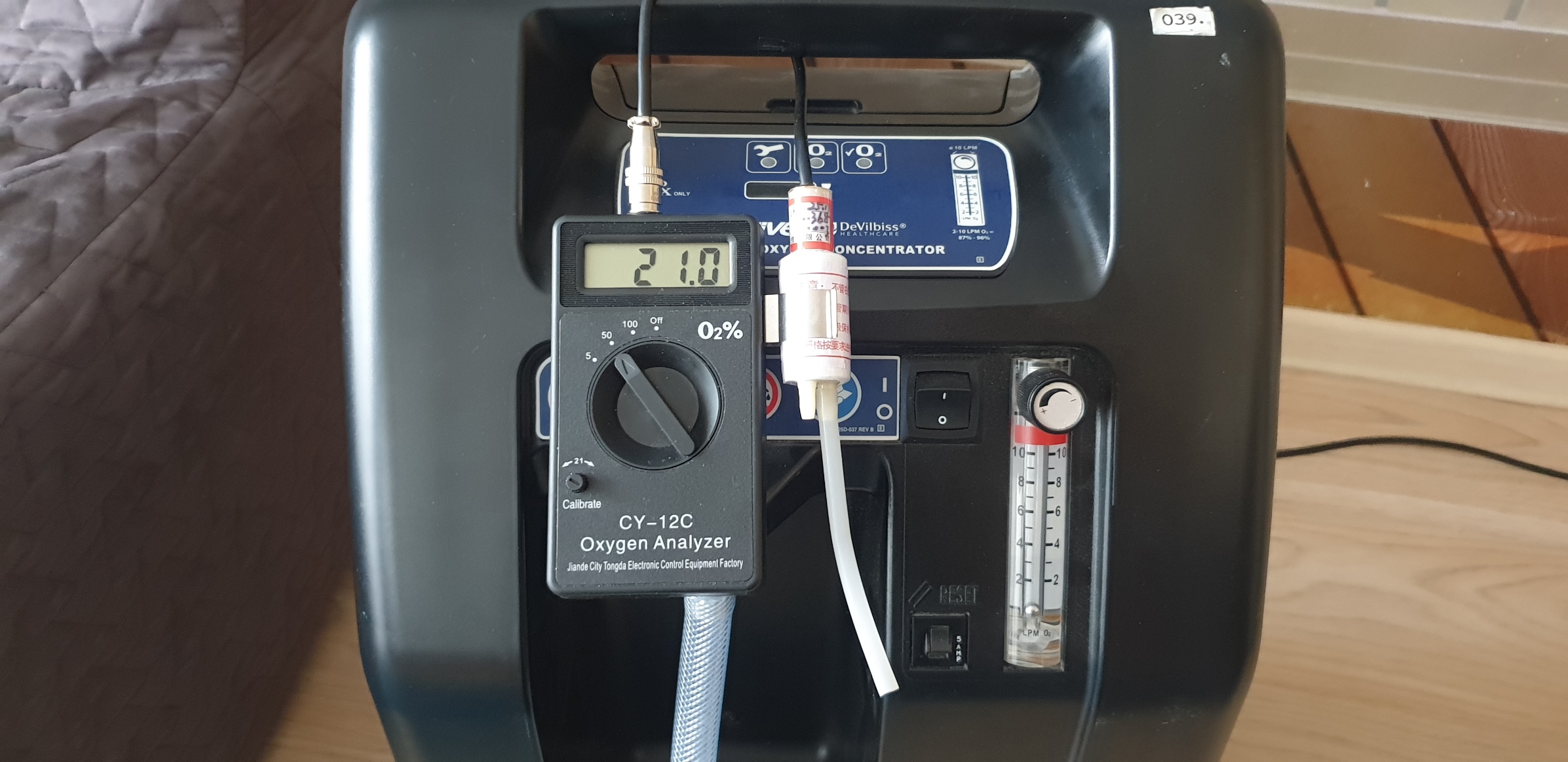

img_69cd3a5142af61.29867371.jpg · typ: after · kalibracja · oryginał

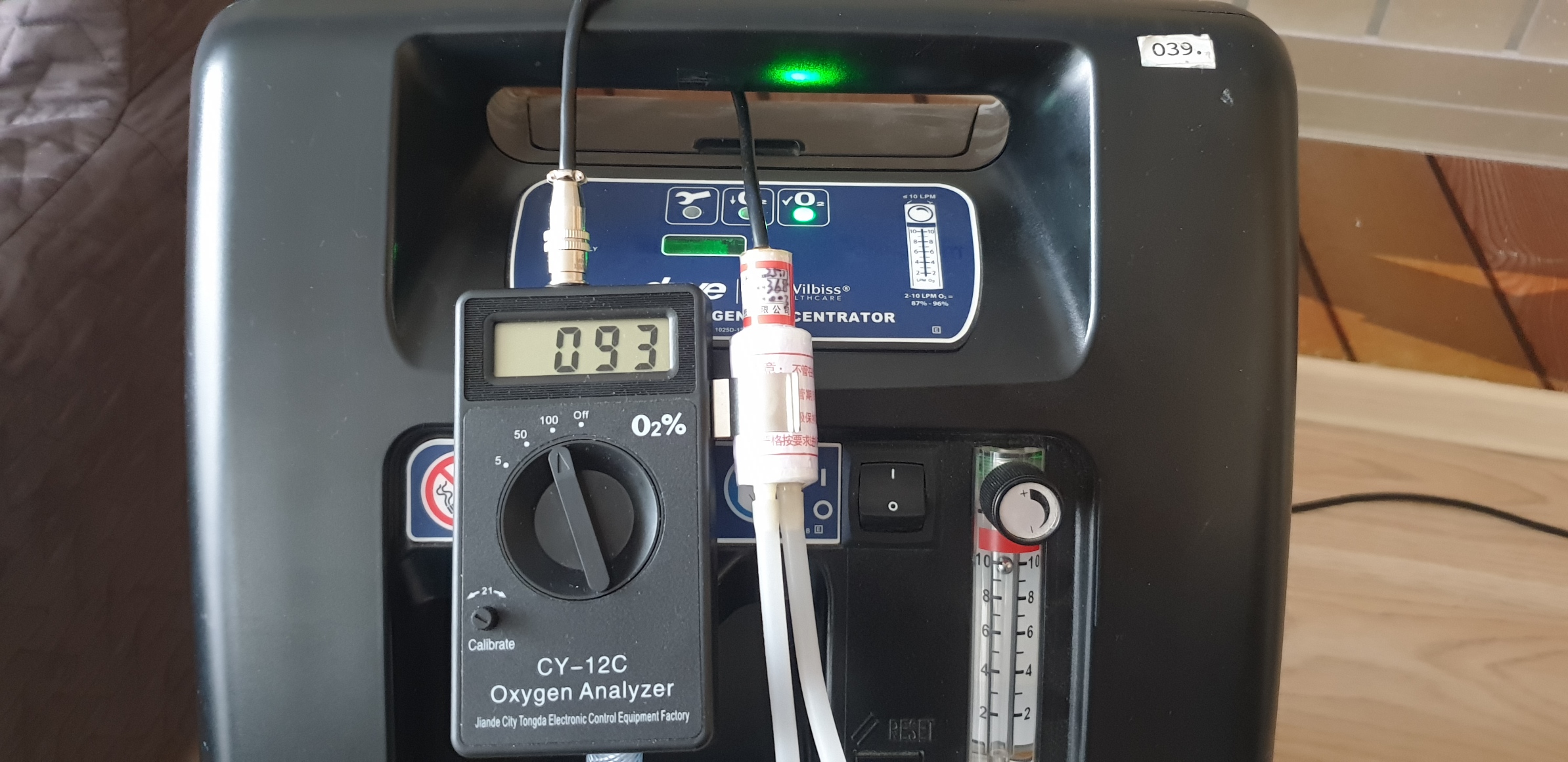

img_69cd3a647fe019.31184700.jpg · typ: after · przy przepływie 10l · oryginałN5093584 · NewLife
| SN | N5093584 | Marka | NewLife |
|---|---|---|---|
| Data (wpisy) | 2026-04-25 / 2026-08-24 | Status | zaplacone |
| LP | 11 / 11 | Przebieg (h) | 2869 / 2869 |
| Opis naprawy | [wpis 2026-04-25] 366 - ZROBIONE - zamieniony filtr wlotowy z wylotowym i odwrotnie - wymiana baterii 6LR61 (Duracel) - kontrola i czyszczenie kompresora - dodałem (używane) ograniczniki na blaszkach zaworoych - POMIARY - Stabilne 92% O2 [wpis 2026-08-24] czyszczenie wyjścia tlenu | ||
Zdjęcia: 21/21 w bazie (wszystkie osadzone)

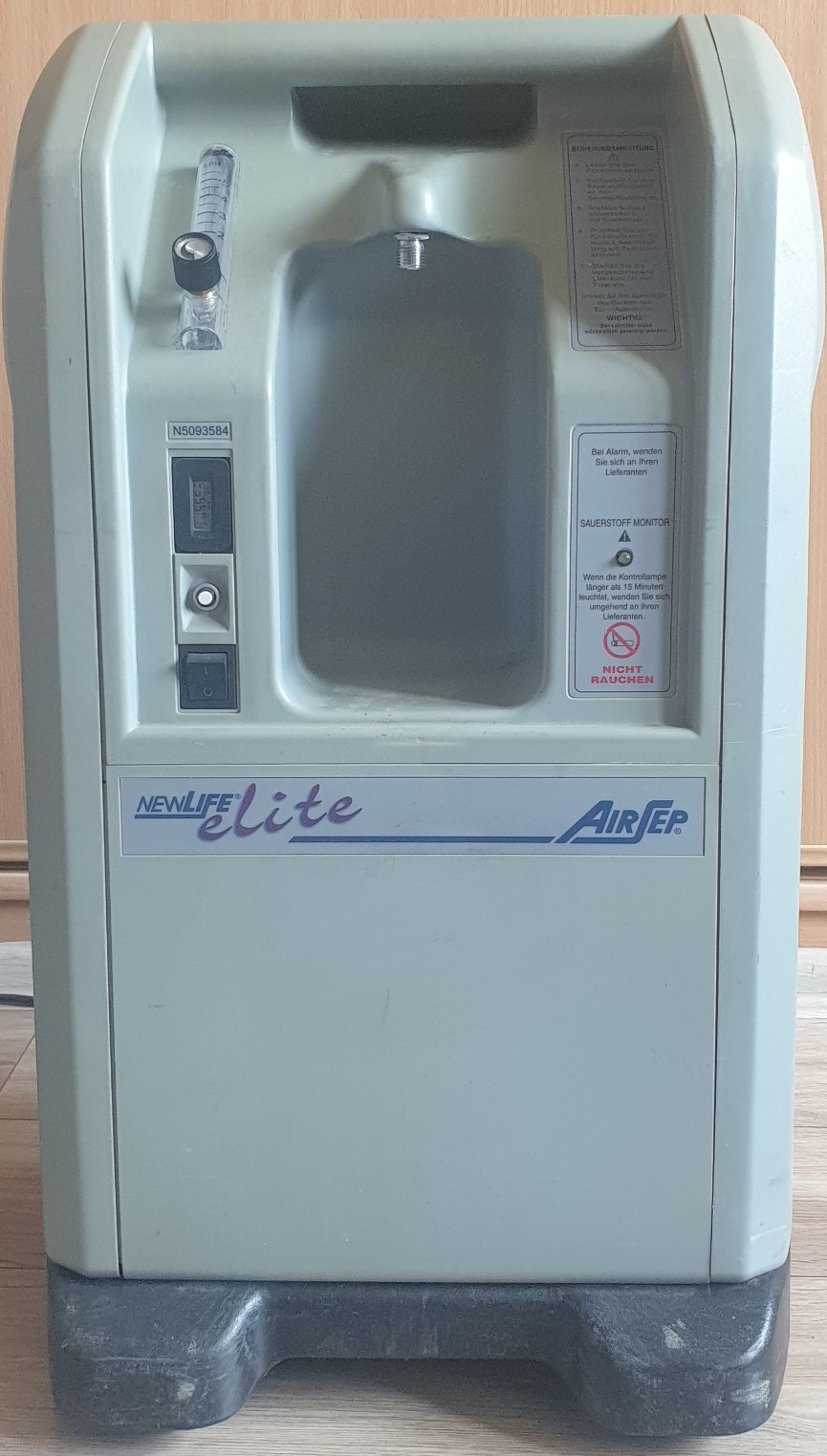

img_69da25fe87e483.45401328.jpg · typ: before · oryginał

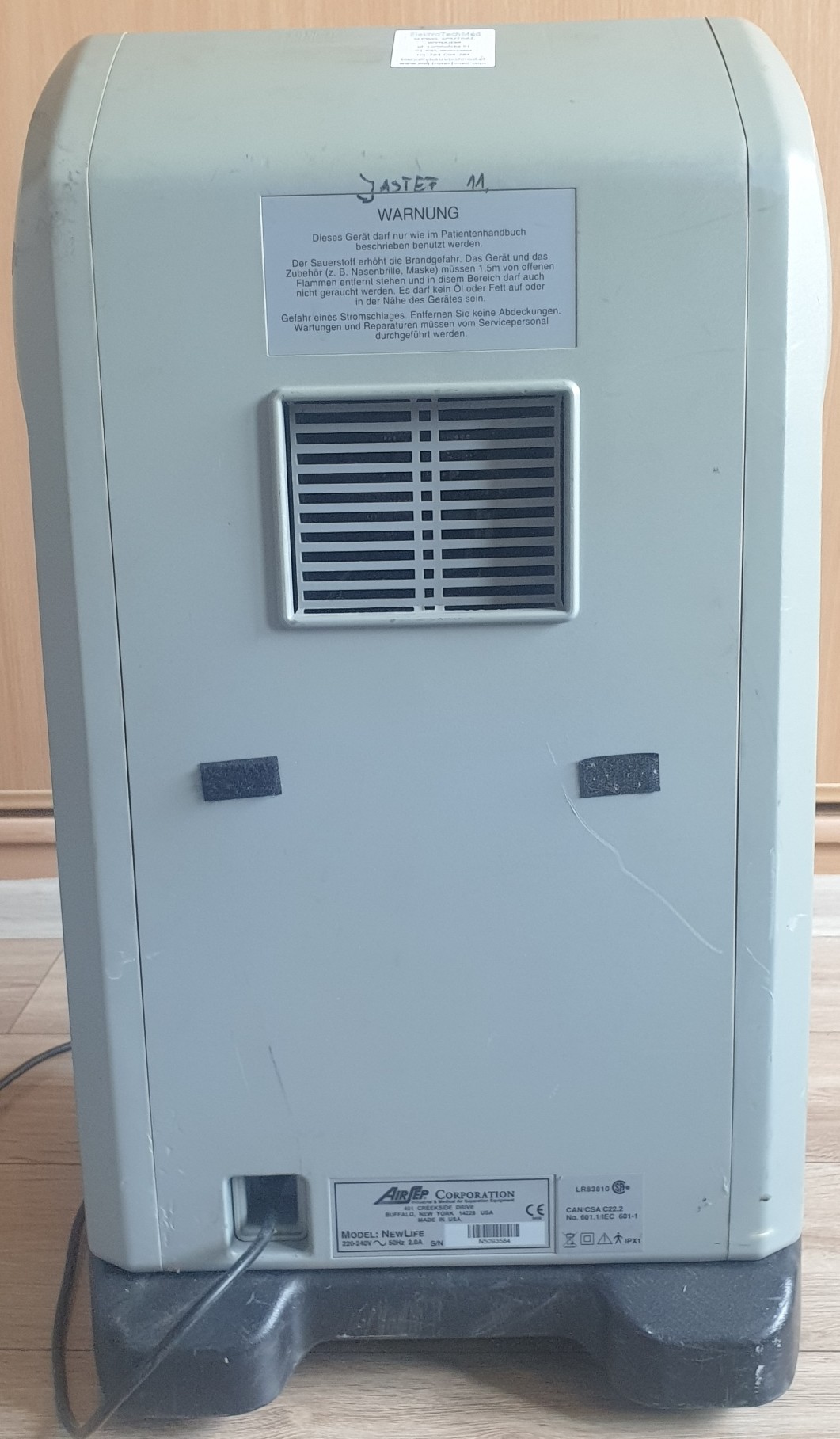

img_69da26137ee4c1.40189837.jpg · typ: before · oryginał

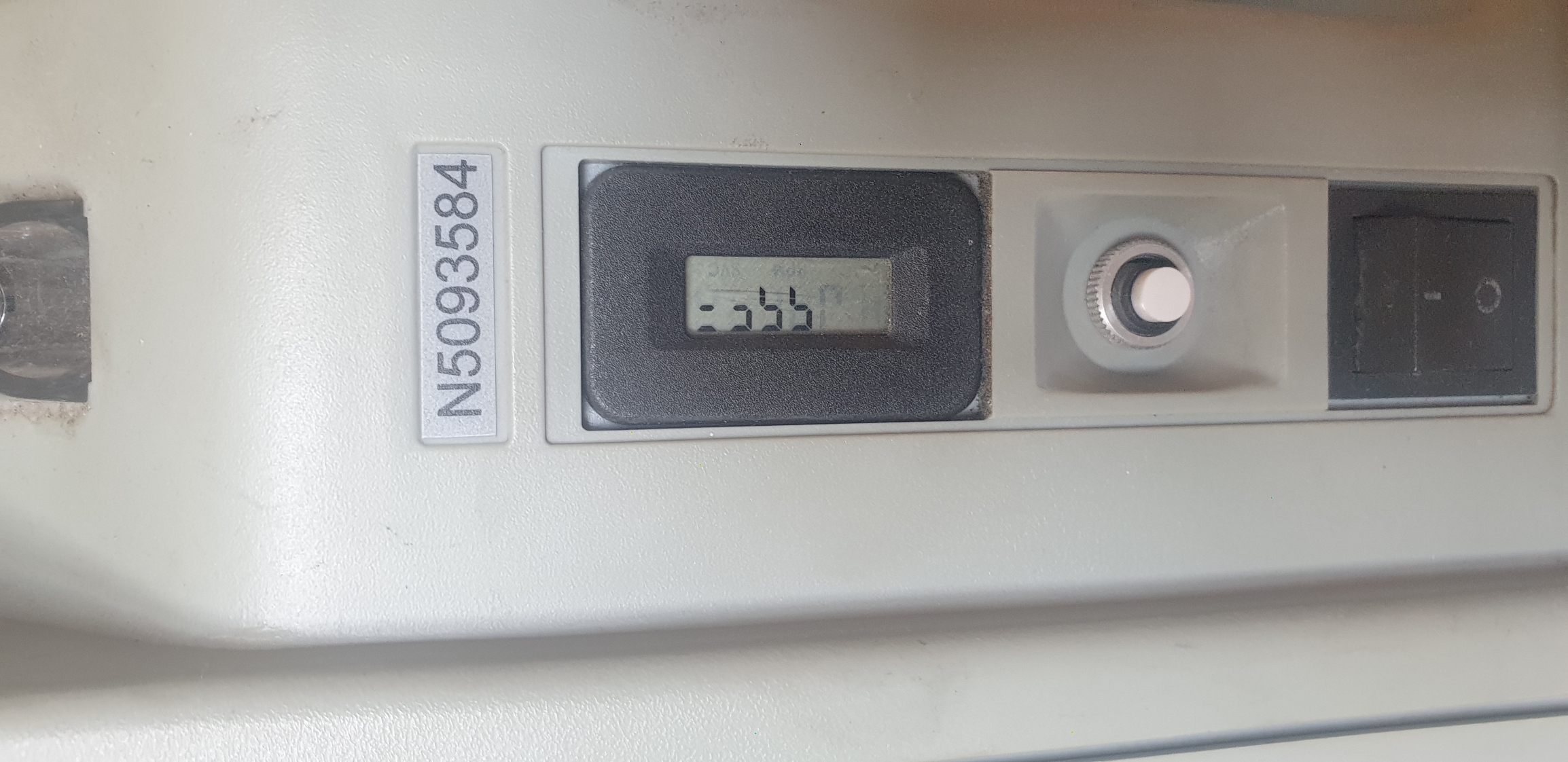

img_69da2622af33b3.52732390.jpg · typ: before · oryginał

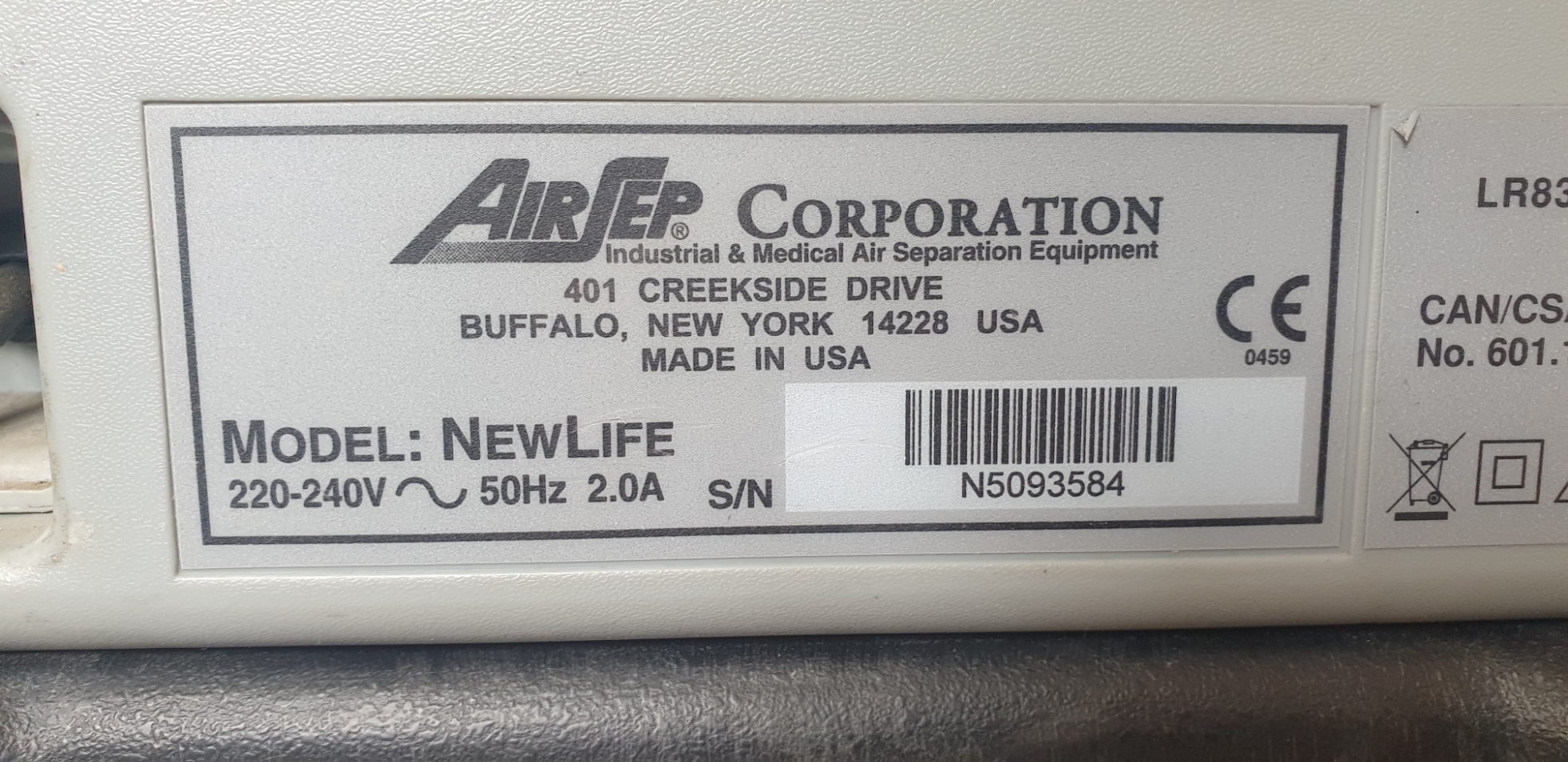

img_69da2632ae9b23.98547100.jpg · typ: before · oryginał

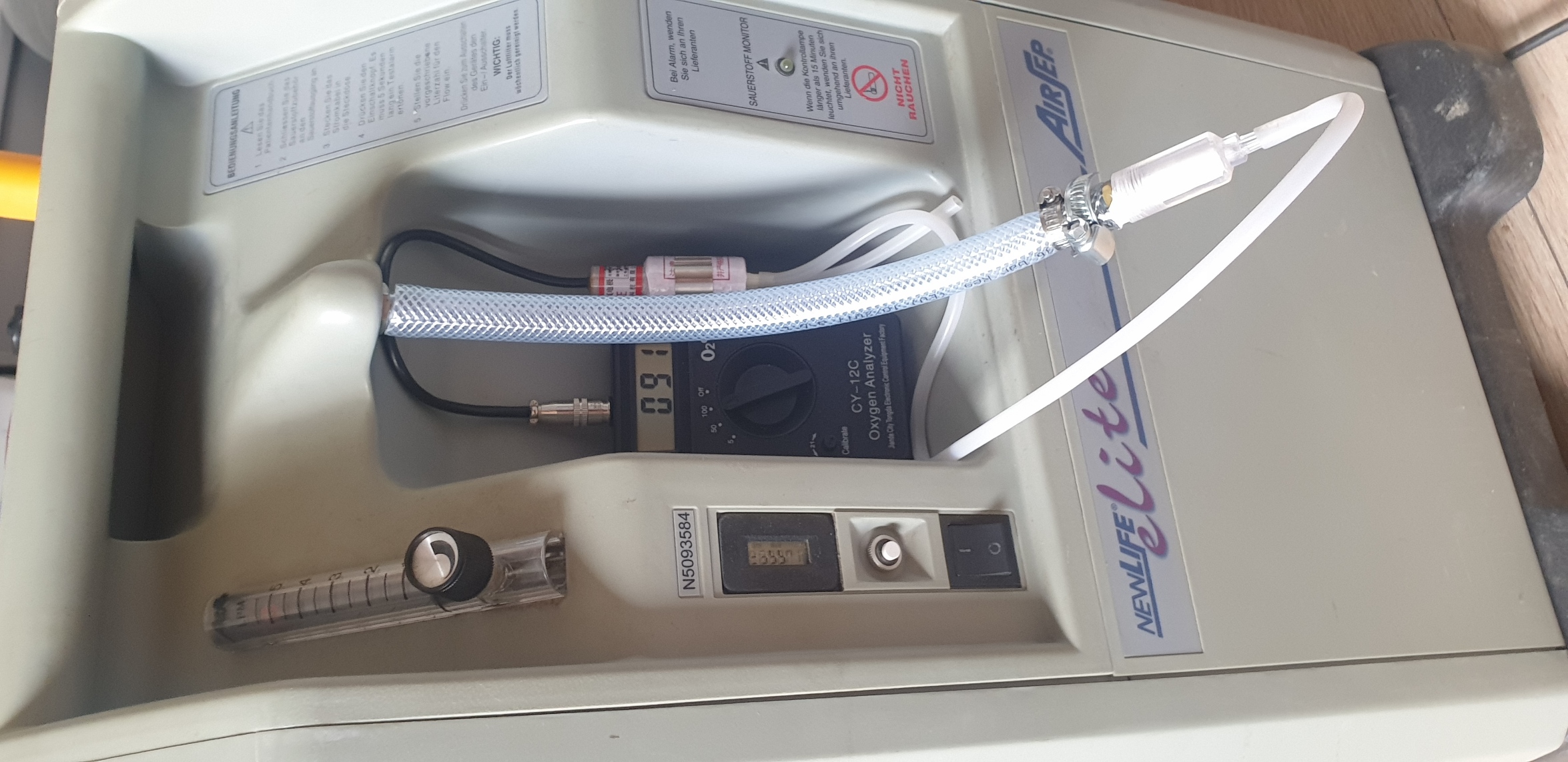

img_69da263c000728.61329151.jpg · typ: before · oryginał

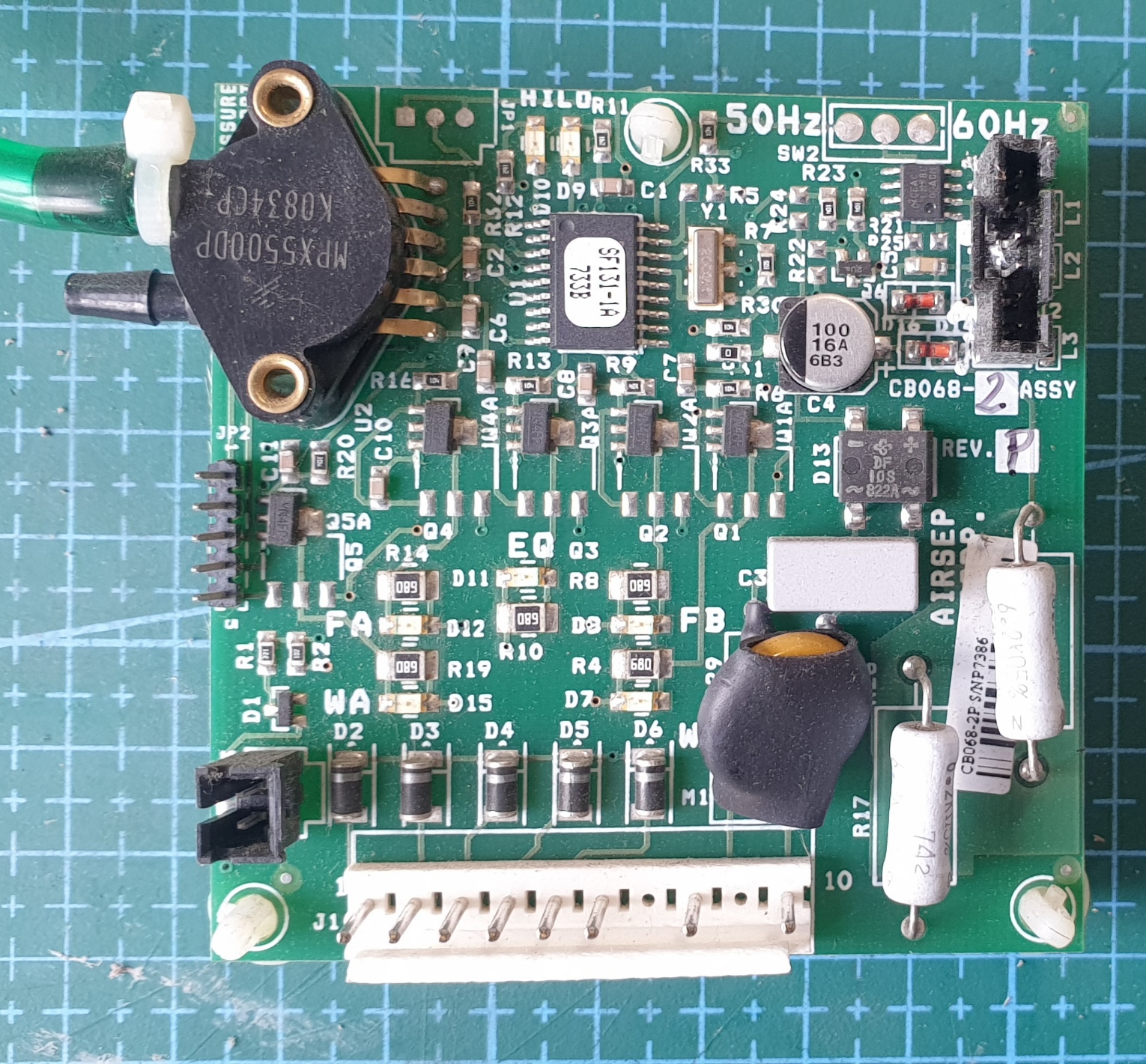

img_69de254be99c71.76927741.jpg · typ: during · elektronika sterująca (SMD) · oryginał

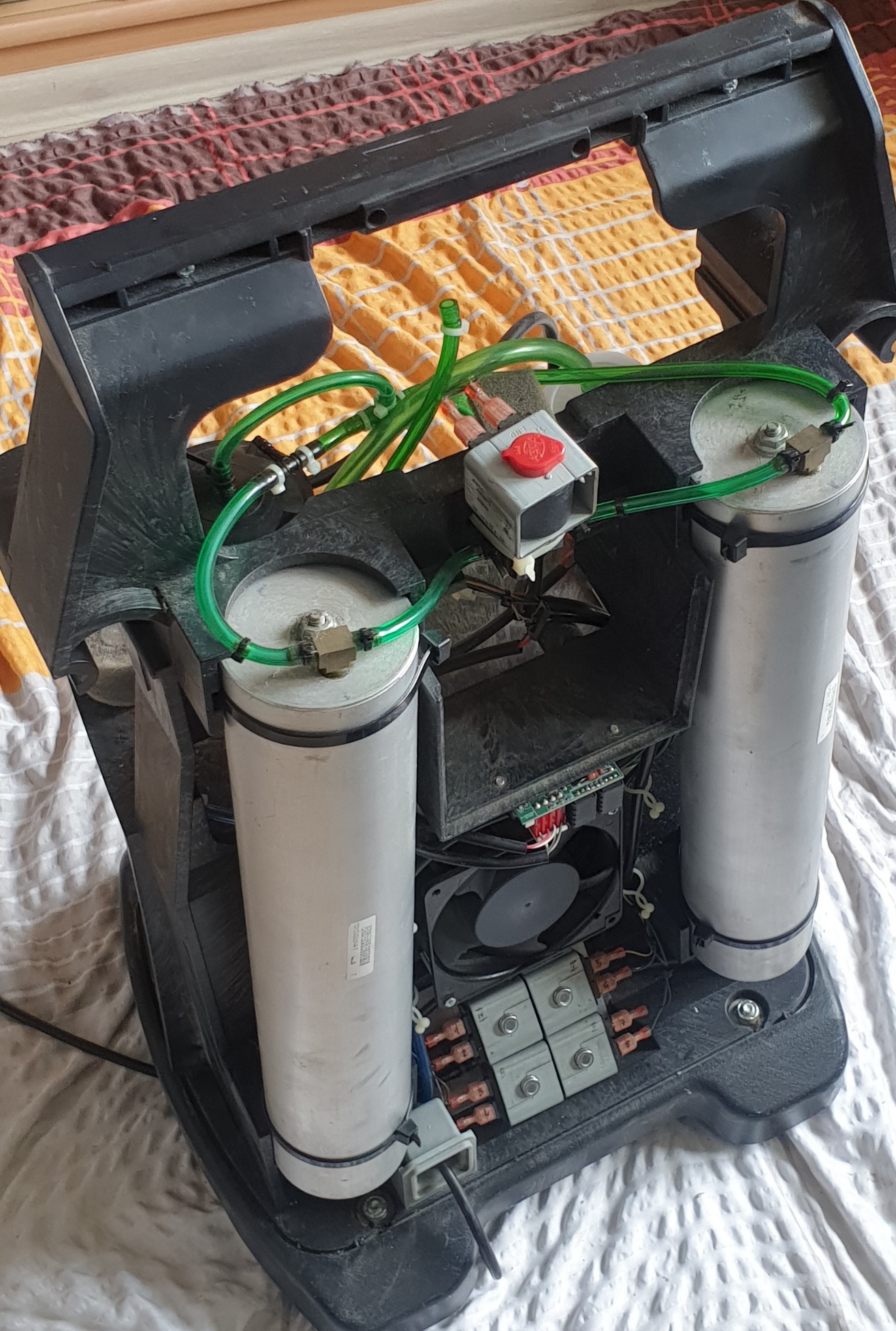

img_69de255823cce6.72671284.jpg · typ: during · oryginał

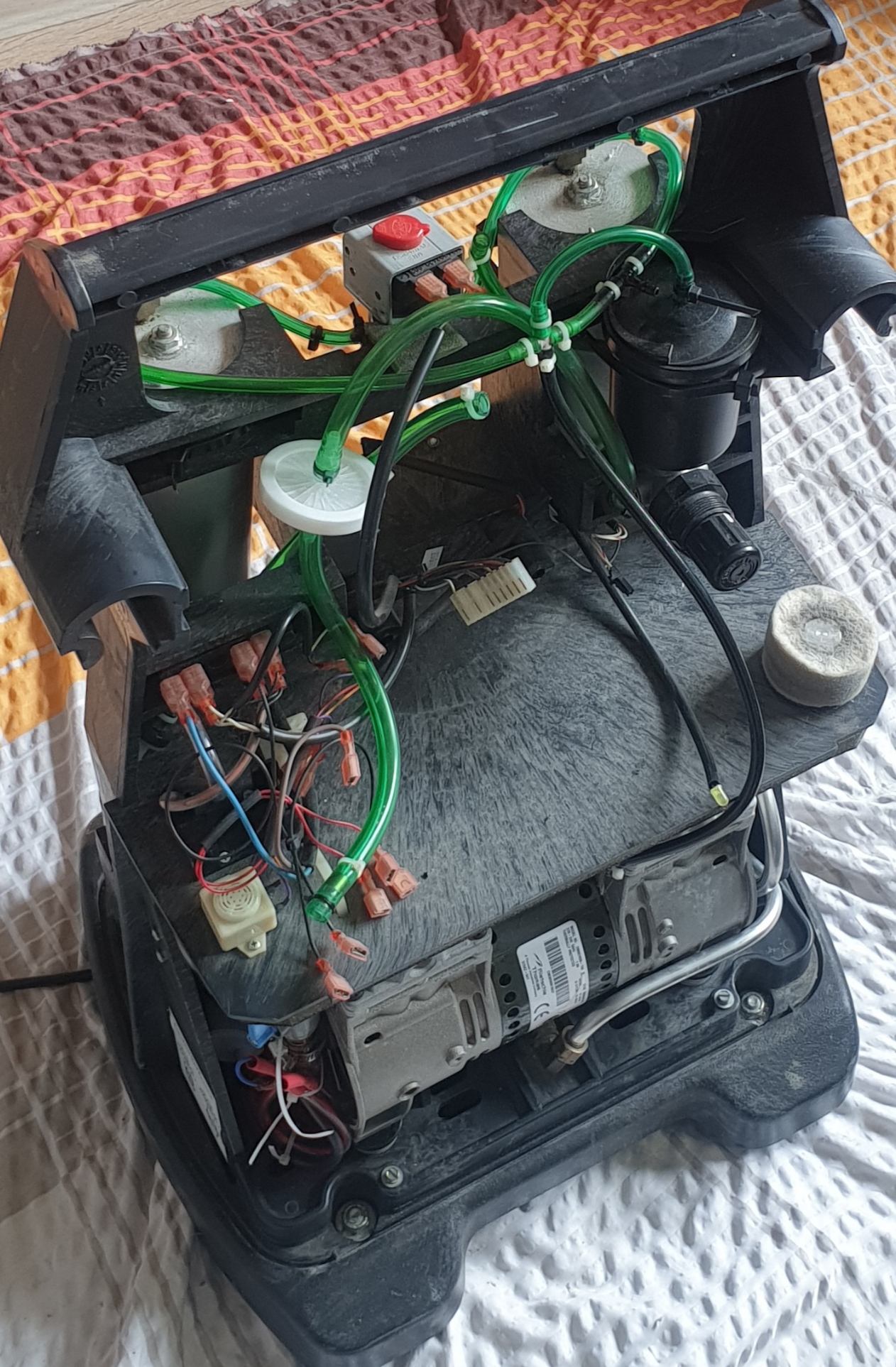

img_69de25643505b3.16851282.jpg · typ: during · oryginał

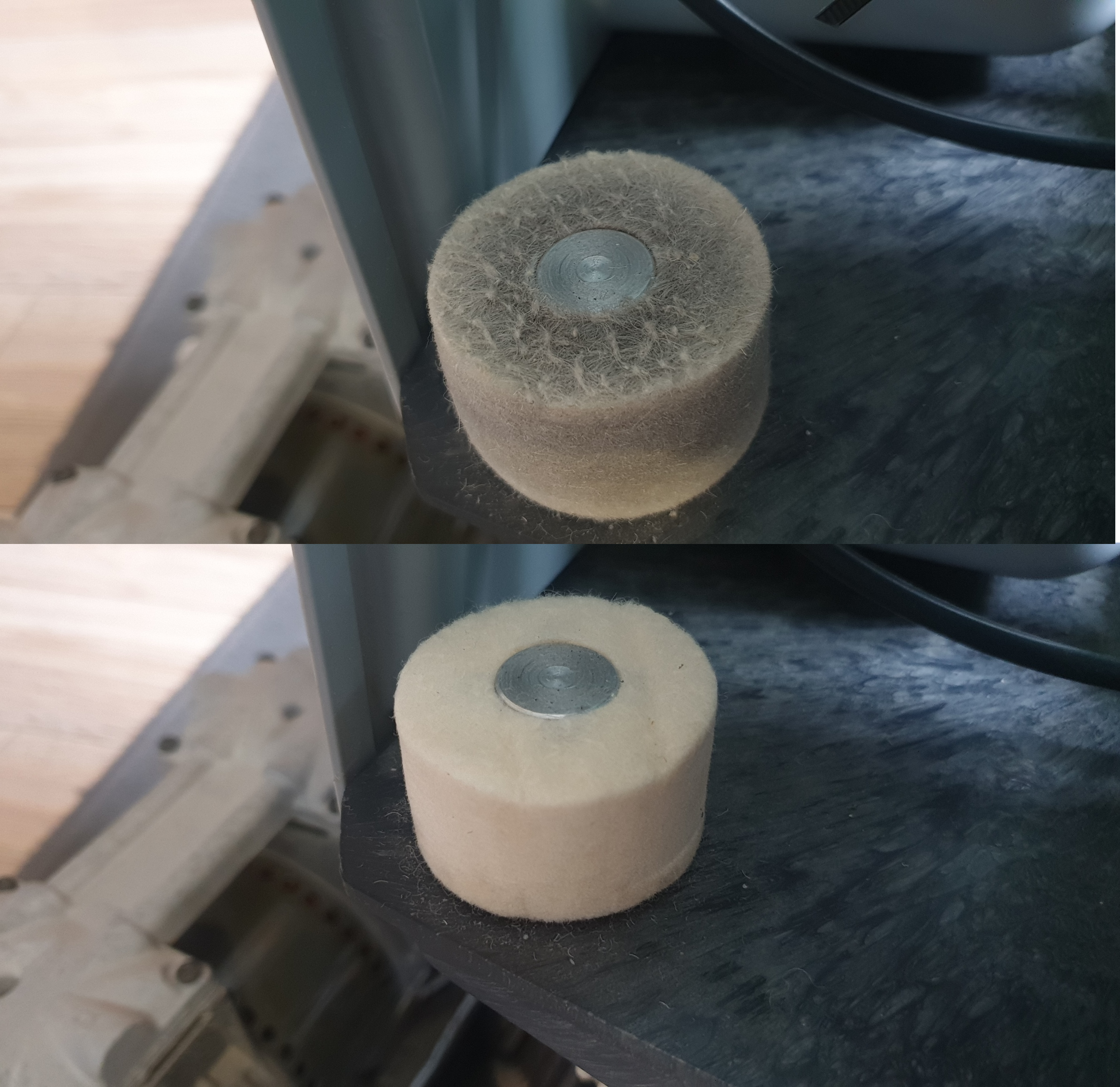

img_69dfade9a43ad7.90483866.jpg · typ: during · Filtr wylotowy na wlocie · oryginał

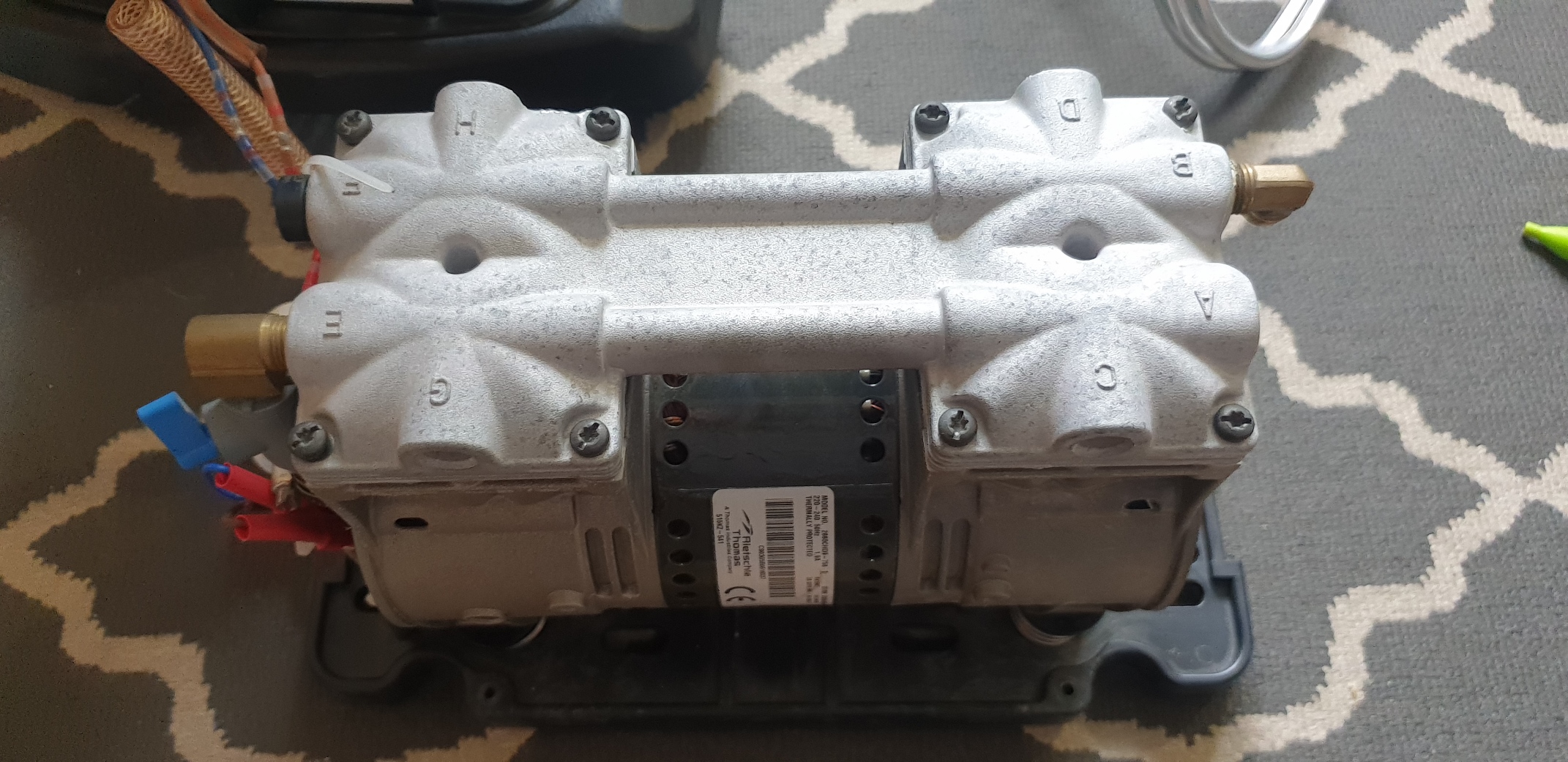

img_69dfae0c004e34.26344843.jpg · typ: during · kompresor na tapet · oryginał

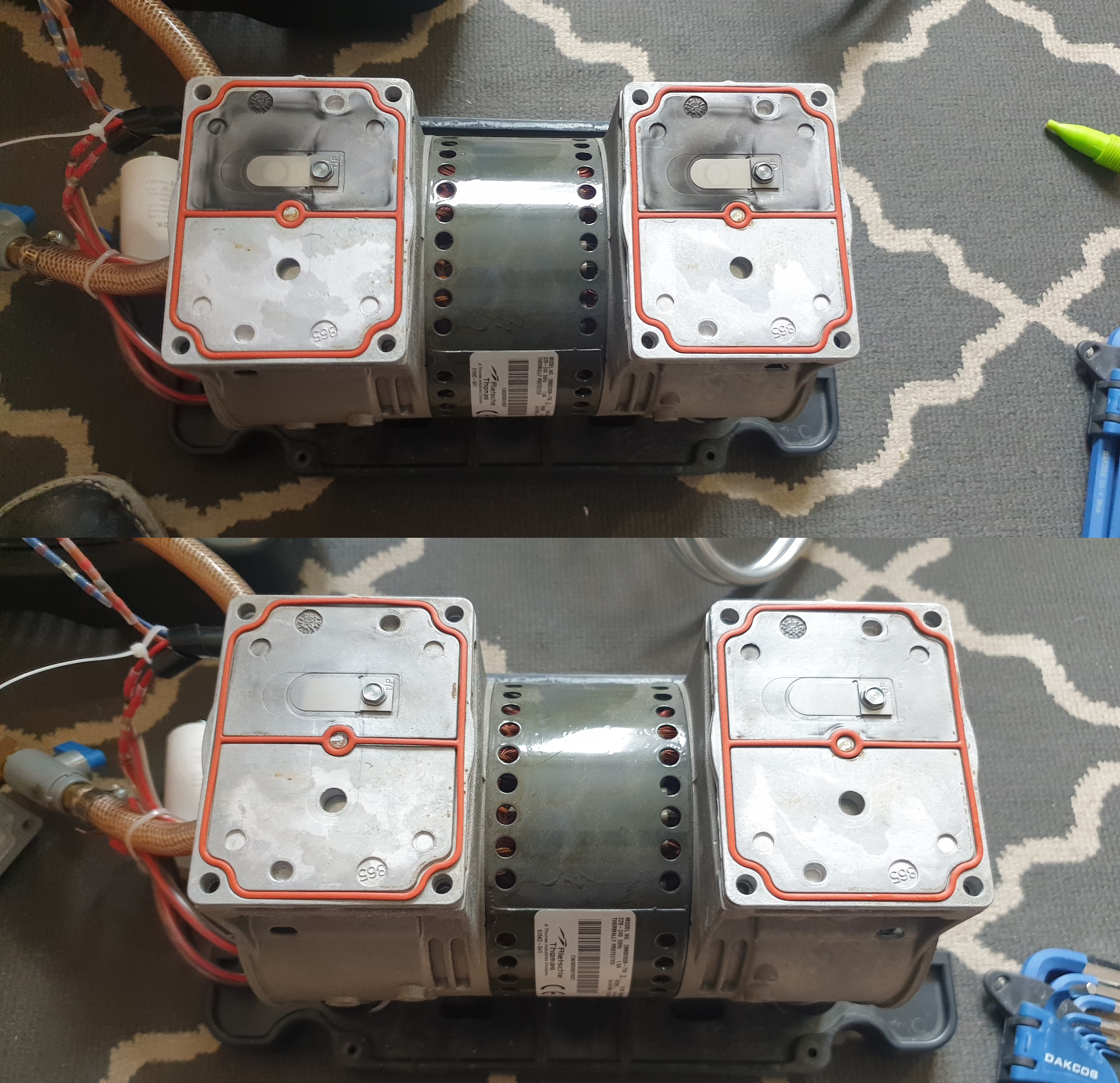

img_69dfb09958f3e9.05535767.jpg · typ: during · górne zawory wyczyszczone
widać brak ograniczników - dla tego głośno pracuje · oryginał

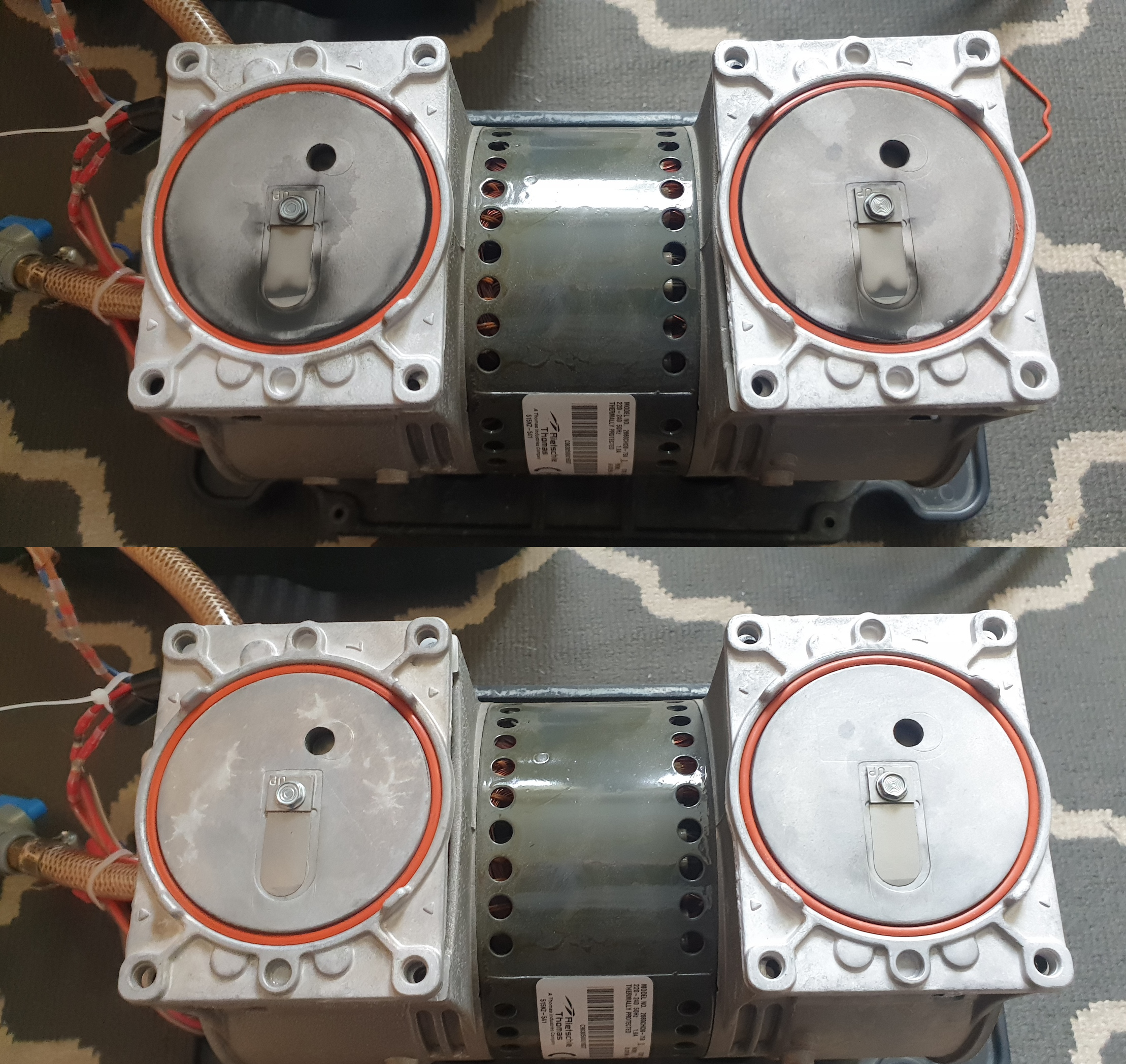

img_69dfb1a3356428.20848318.jpg · typ: during · dolne zawory wyczyszczone · oryginał

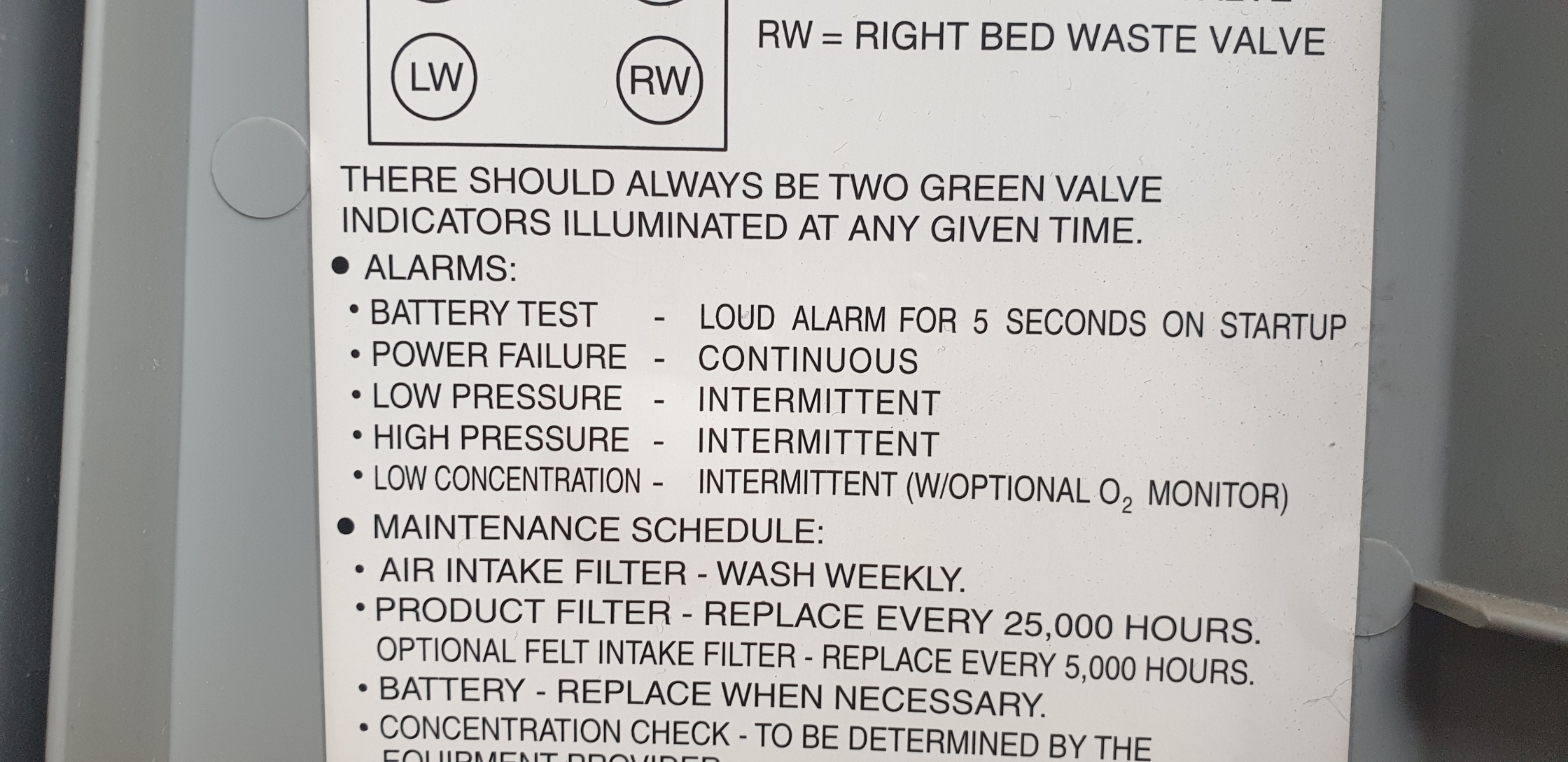

img_69dfb28a9ae446.58570913.jpg · typ: detail · 5s buzzer podczas startu to test baterii · oryginał

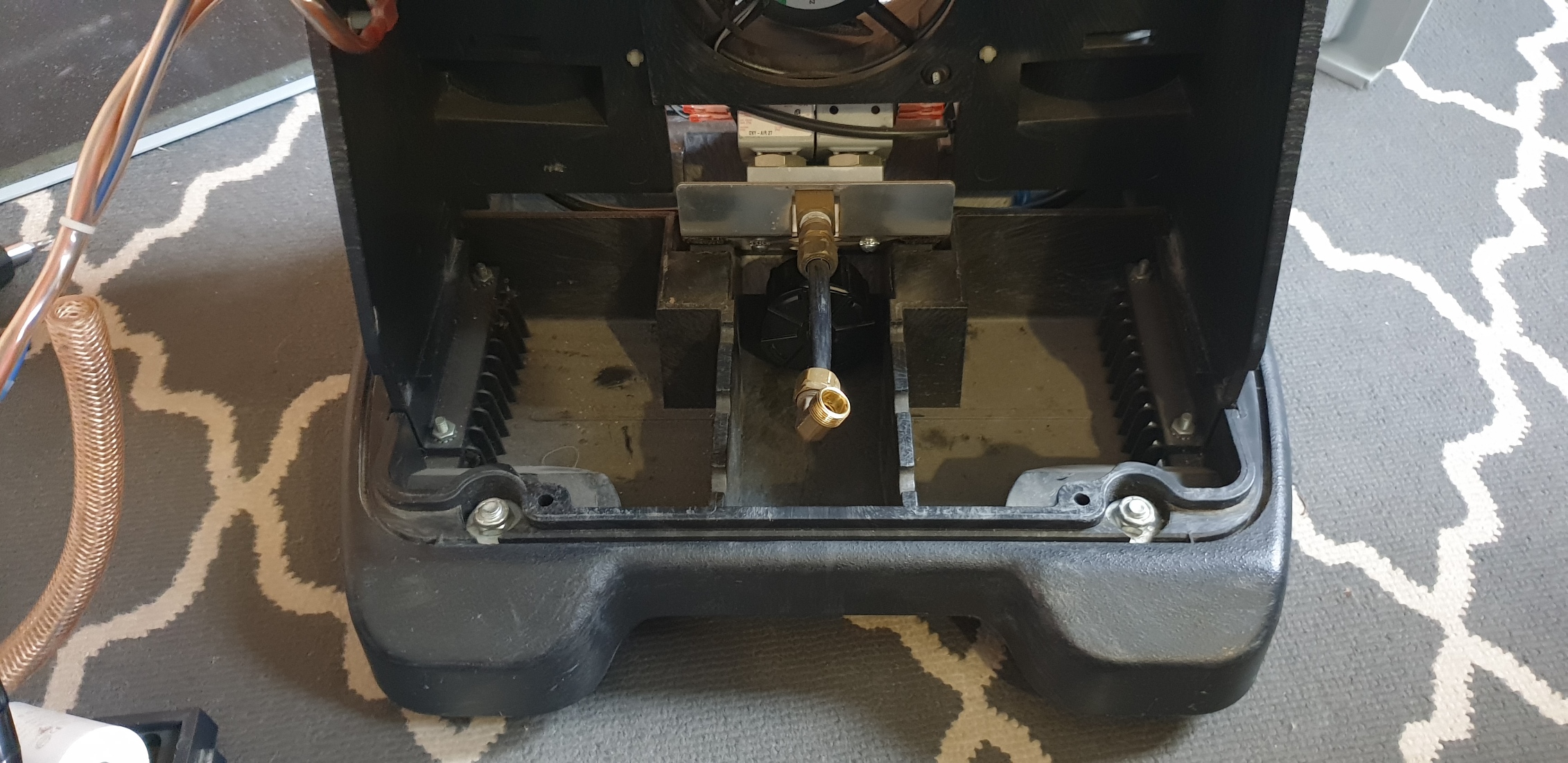

img_69dfc57550af19.32193102.jpg · typ: detail · Ta czarna puszka na środku to wyjście azotu · oryginał

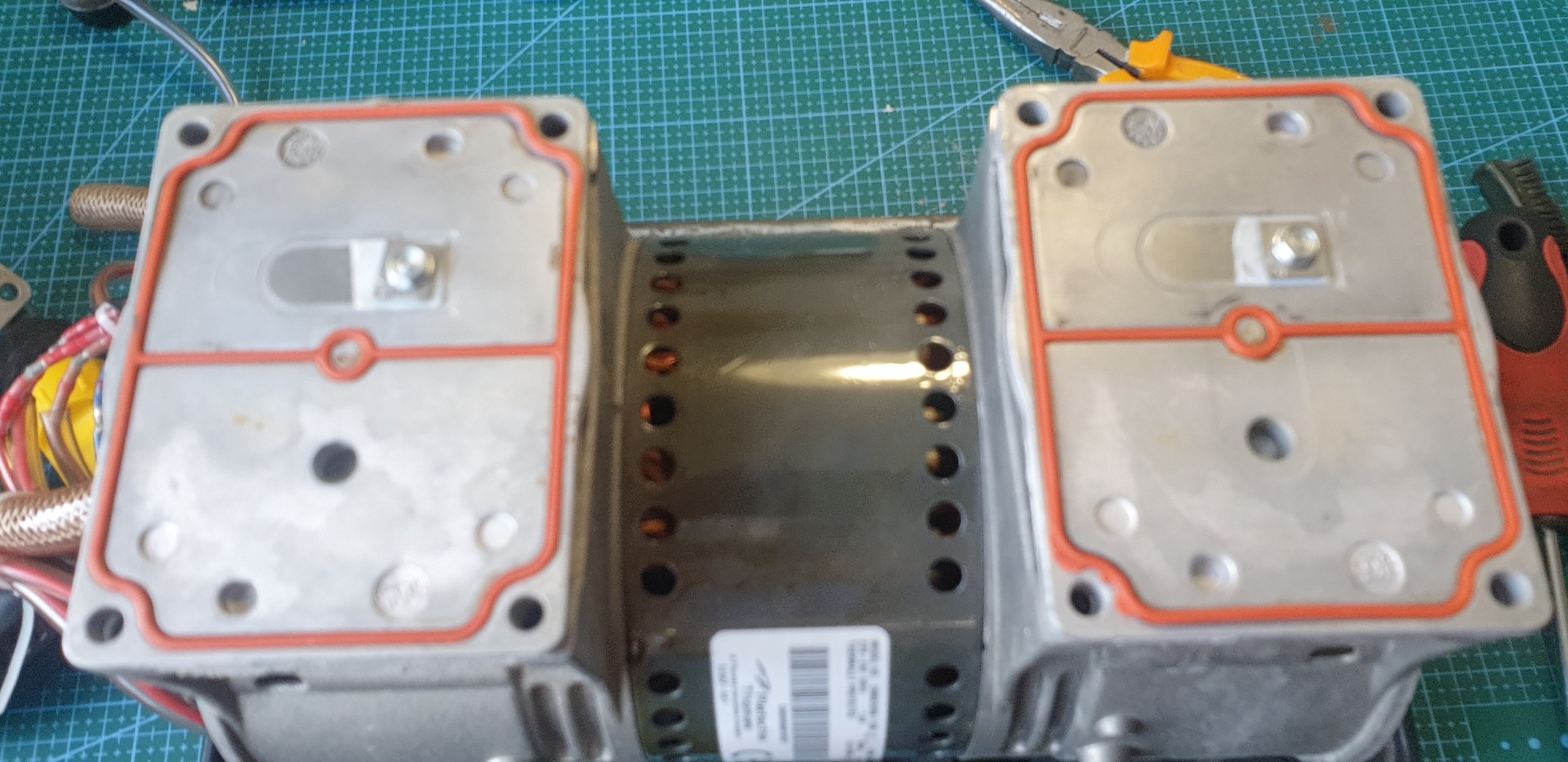

img_69e0d352b89631.10281484.jpg · typ: during · Ograniczniki (nie całe - takie miałem) · oryginał

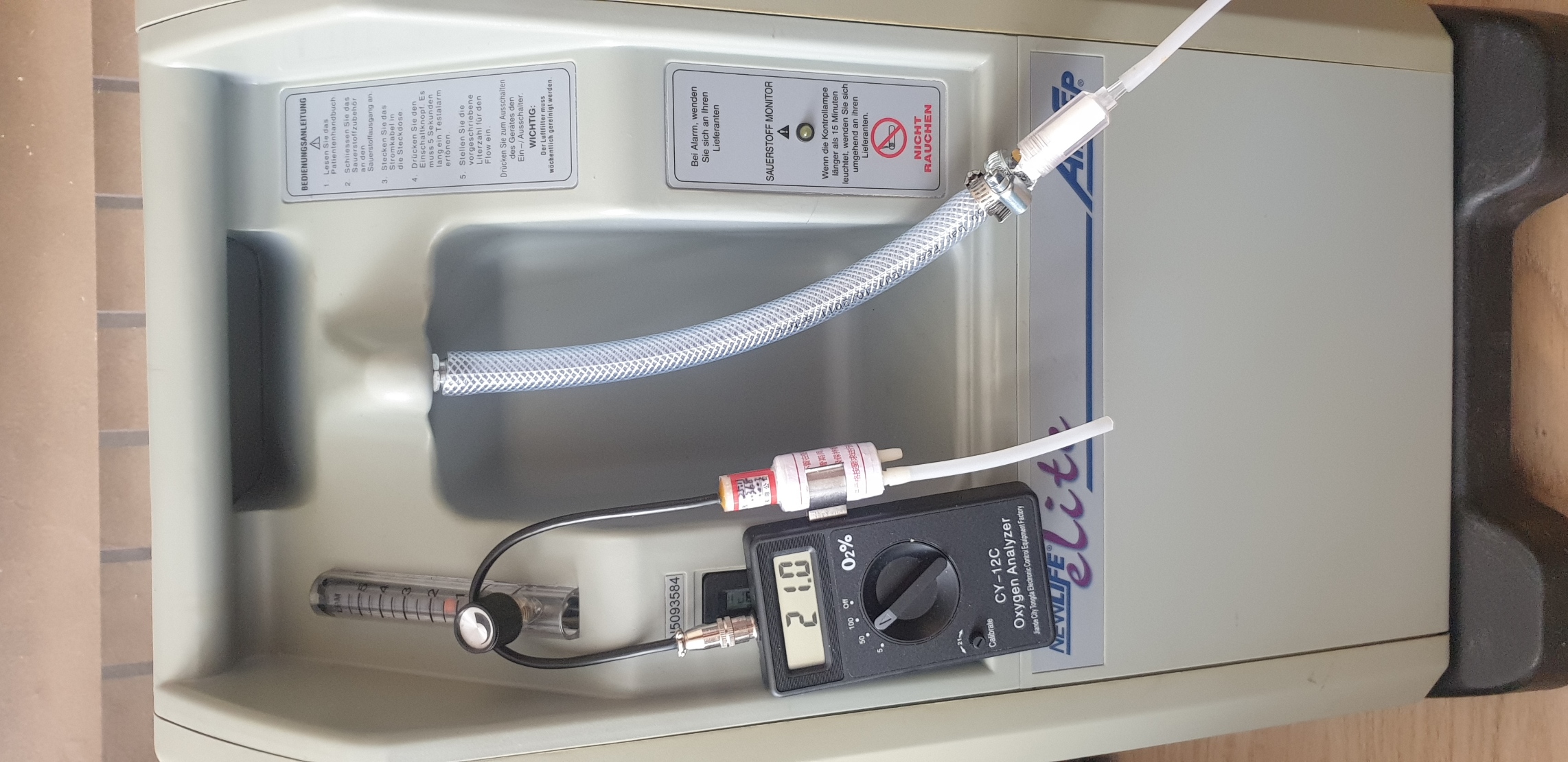

img_69e0d4587acd60.43327331.jpg · typ: after · kalibracja · oryginał

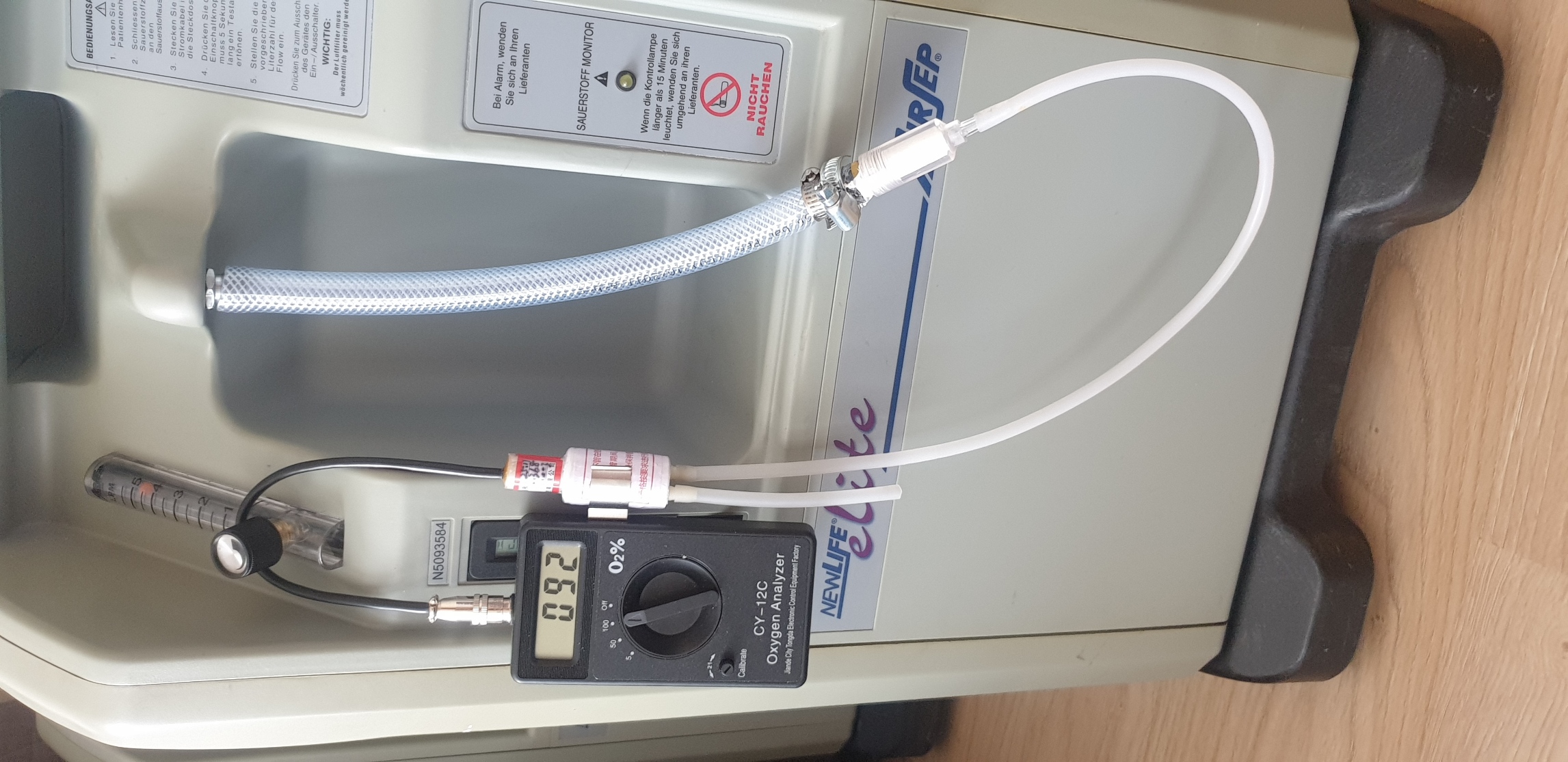

img_69e0d470676602.18690720.jpg · typ: after · przy przepływie 5l · oryginał

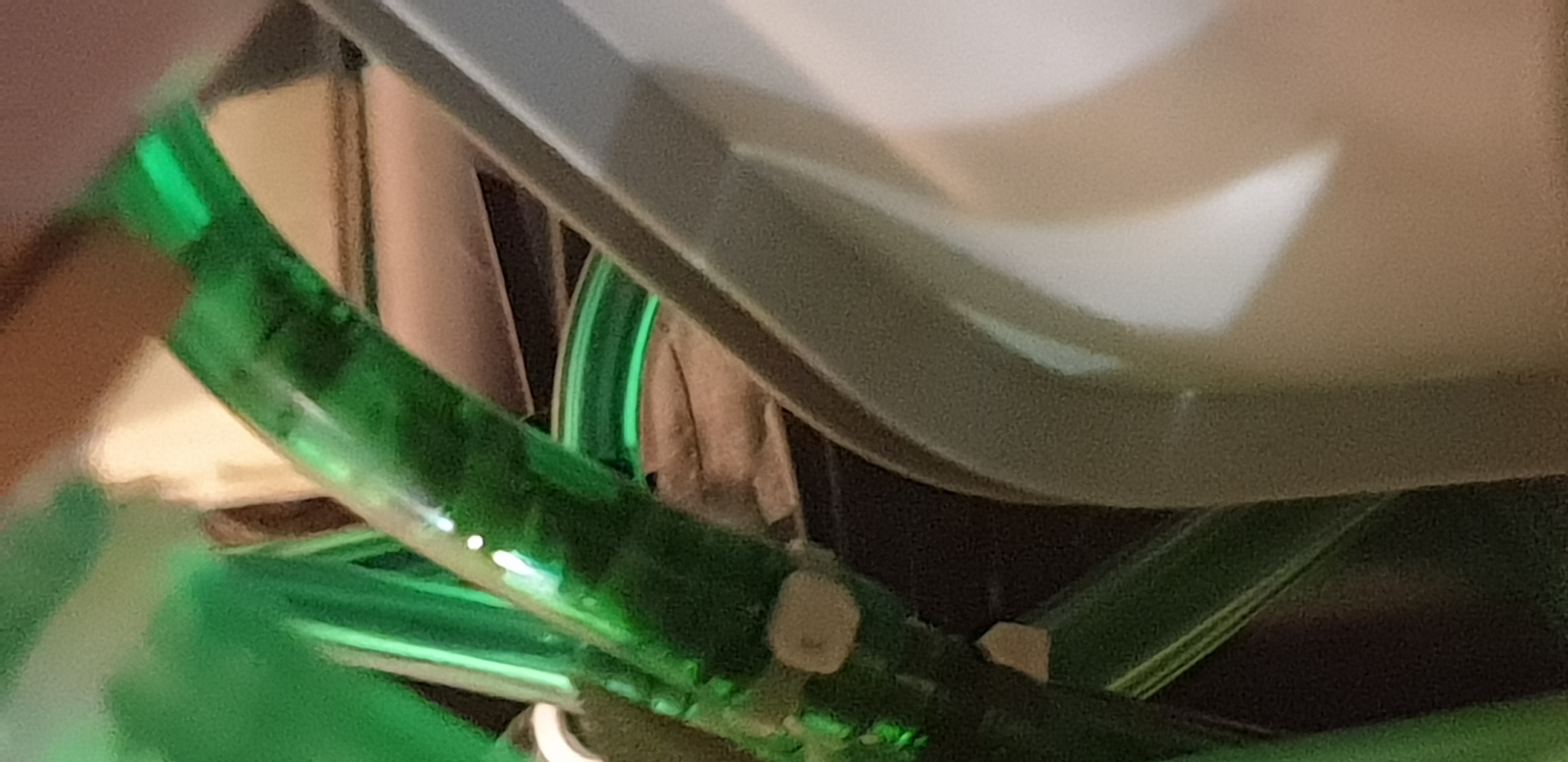

img_6a8cb155dd50d1.63339634.jpg · typ: before · oryginał

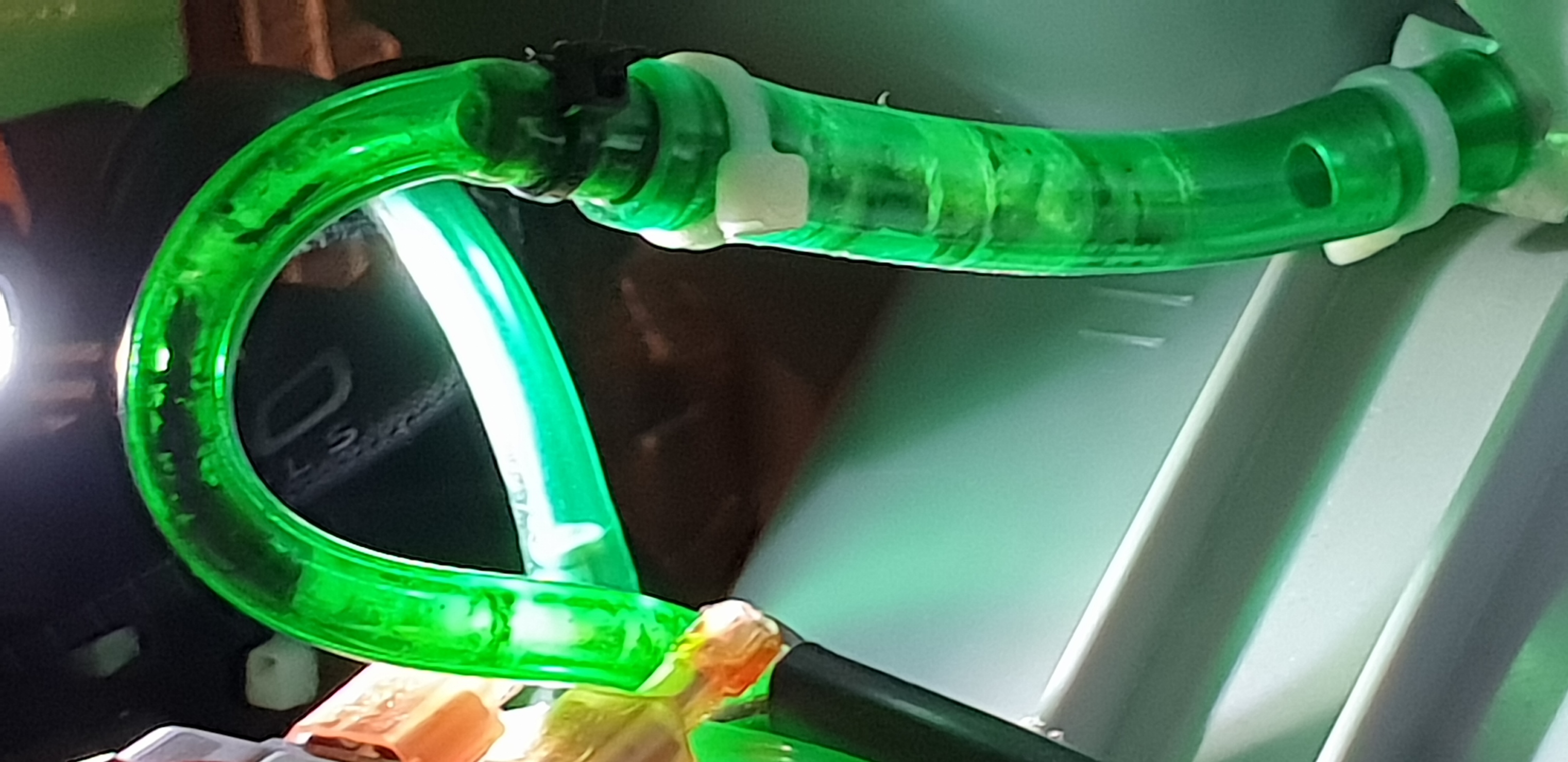

img_6a8cb165f05885.46505469.jpg · typ: before · oryginał

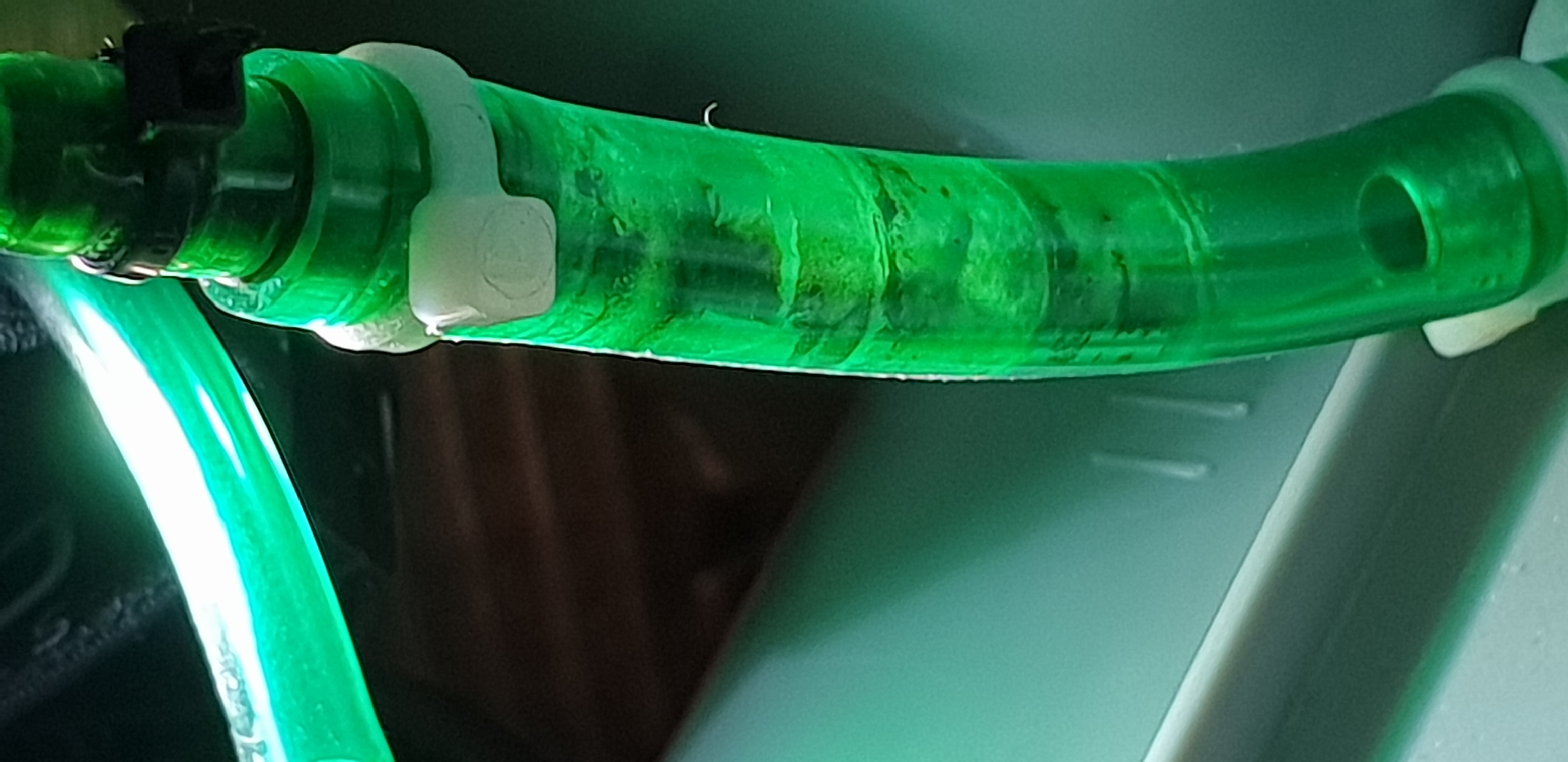

img_6a8cb1717993b2.08922982.jpg · typ: before · oryginał

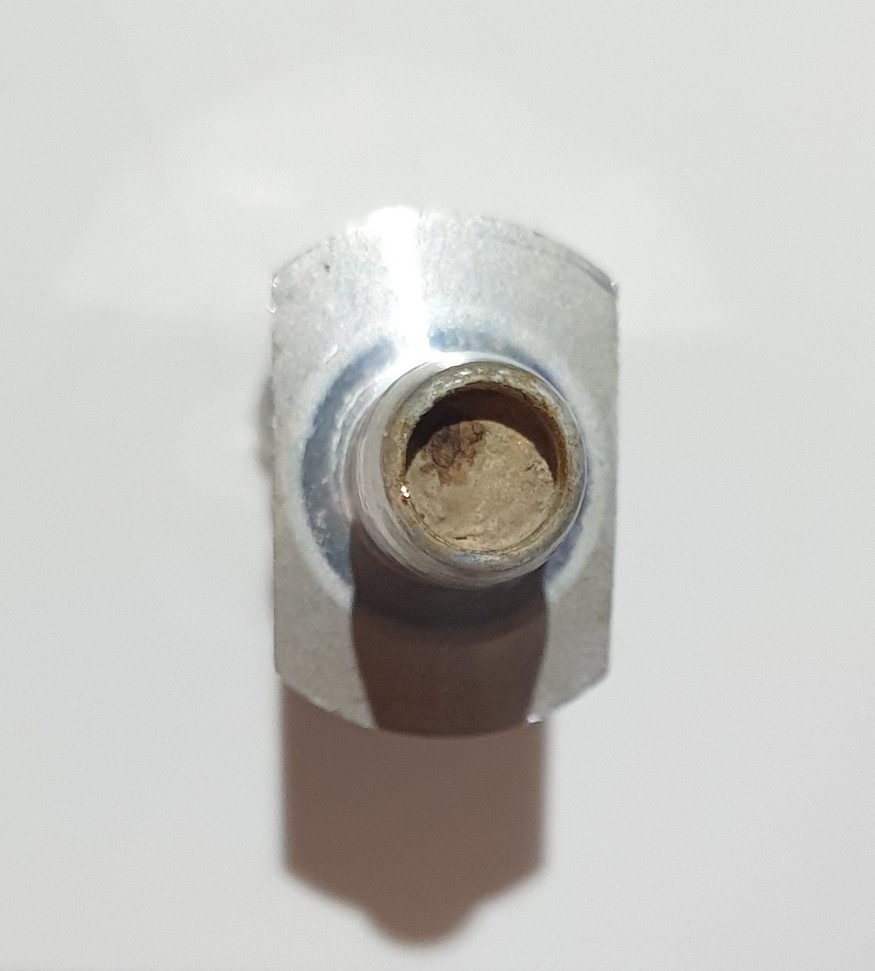

img_6a8cb1966ff247.64647860.jpg · typ: before · oryginałN5020571 · NewLife
| SN | N5020571 | Marka | NewLife |
|---|---|---|---|
| Data (wpisy) | 2026-04-25 / 2026-08-24 | Status | zaplacone |
| LP | 1 / 1 | Przebieg (h) | — / — |
| Opis naprawy | [wpis 2026-04-25] 366 - ZASTANE - po załączeniu 85%-90% O2 - nieszczelność przed kolumną - ZROBIONE - usunięcie nieszczelności (dokręcenie) - filtr antybakteryjny - zamieniony filtr wlotowy z wylotowym i odwrotnie - wymiana baterii 6LR61 (Duracel) - kontrola i czyszczenie kompresora - POMIARY - przy przepływie 5L (po pewnym czasie) 83-92% (kontrolka mruga) - przy przepływie 4L (po pewnym czasie) 88-92% (kontrolka przestaje się zapalać) Można wymienić zeolit, żeby poprawić sprawność - koszt spory zmiana niewilka. [wpis 2026-08-24] czyszczenie wyjścia tlenu | ||
Zdjęcia: 16/16 w bazie (wszystkie osadzone)

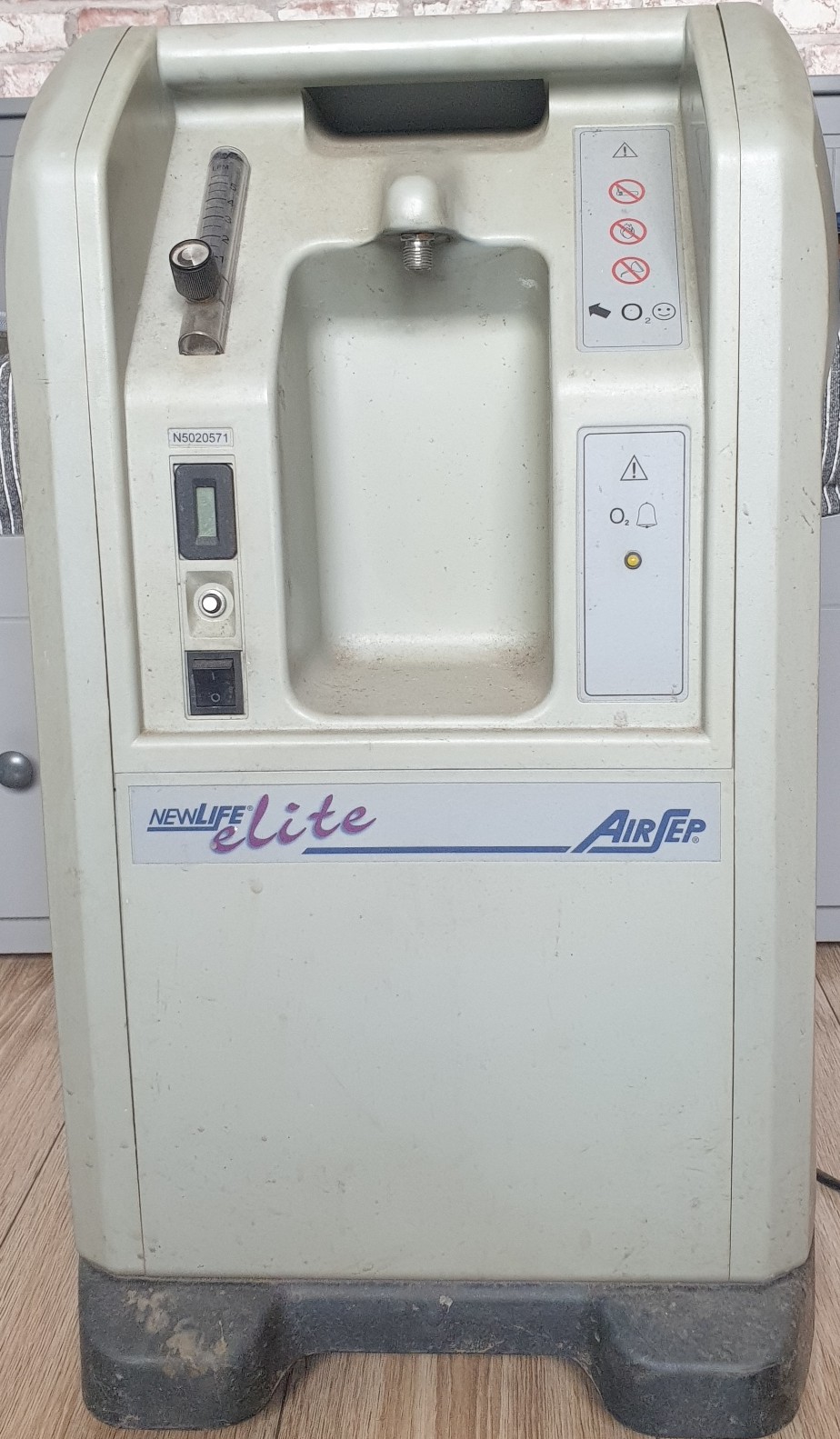

img_69da2cdeb75012.83636430.jpg · typ: before · oryginał

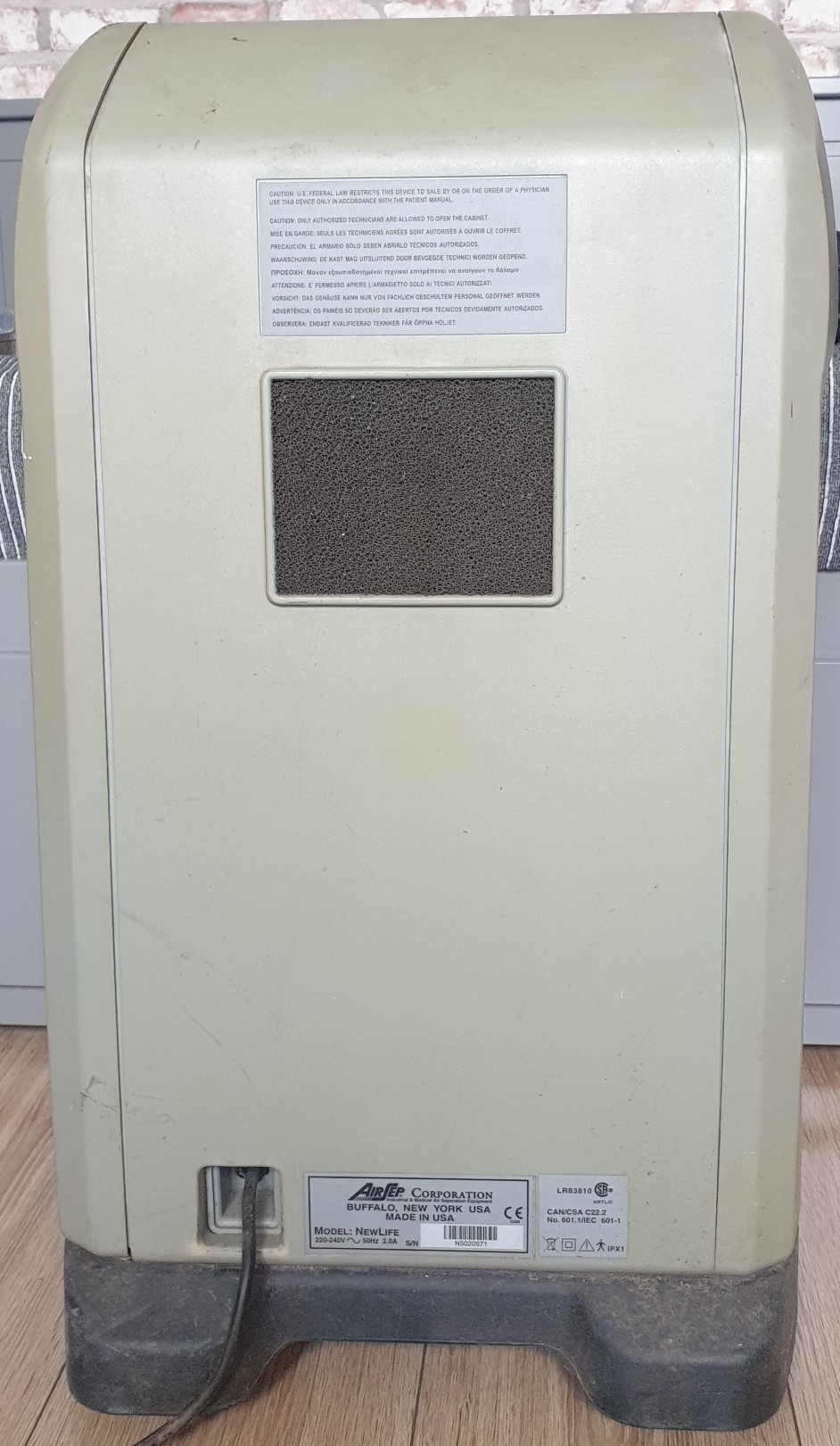

img_69da2d1b1f8d97.71567378.jpg · typ: before · oryginał

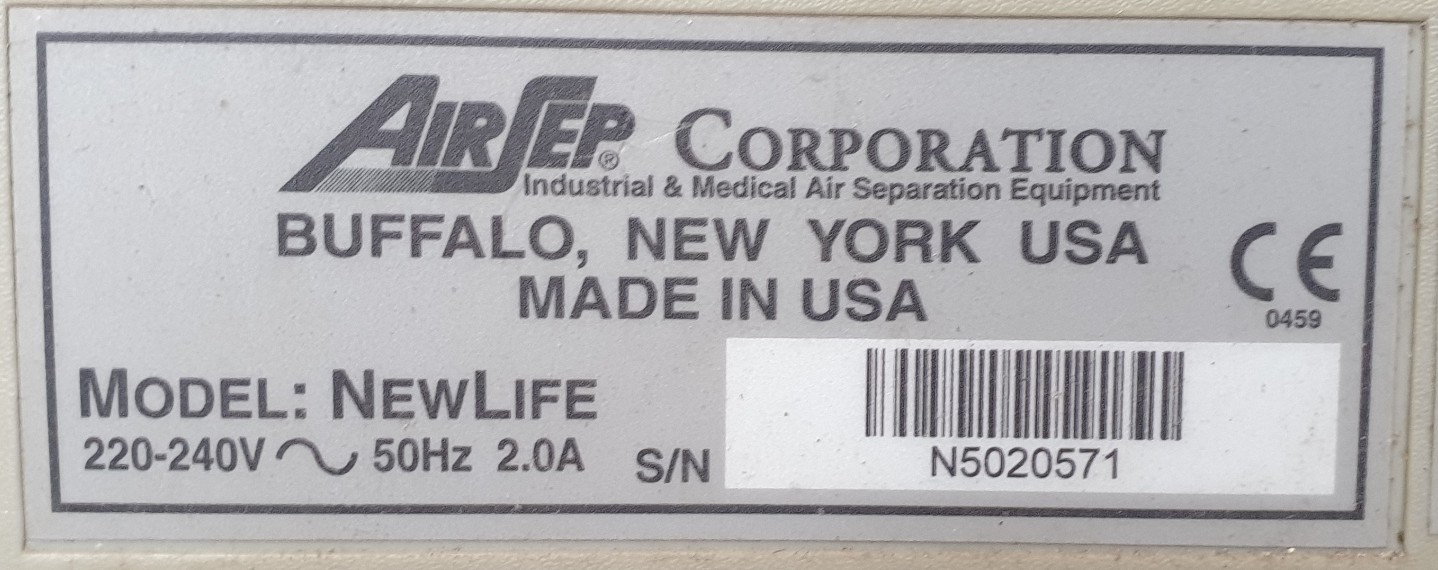

img_69da2f8d4fcc66.75674504.jpg · typ: before · oryginał

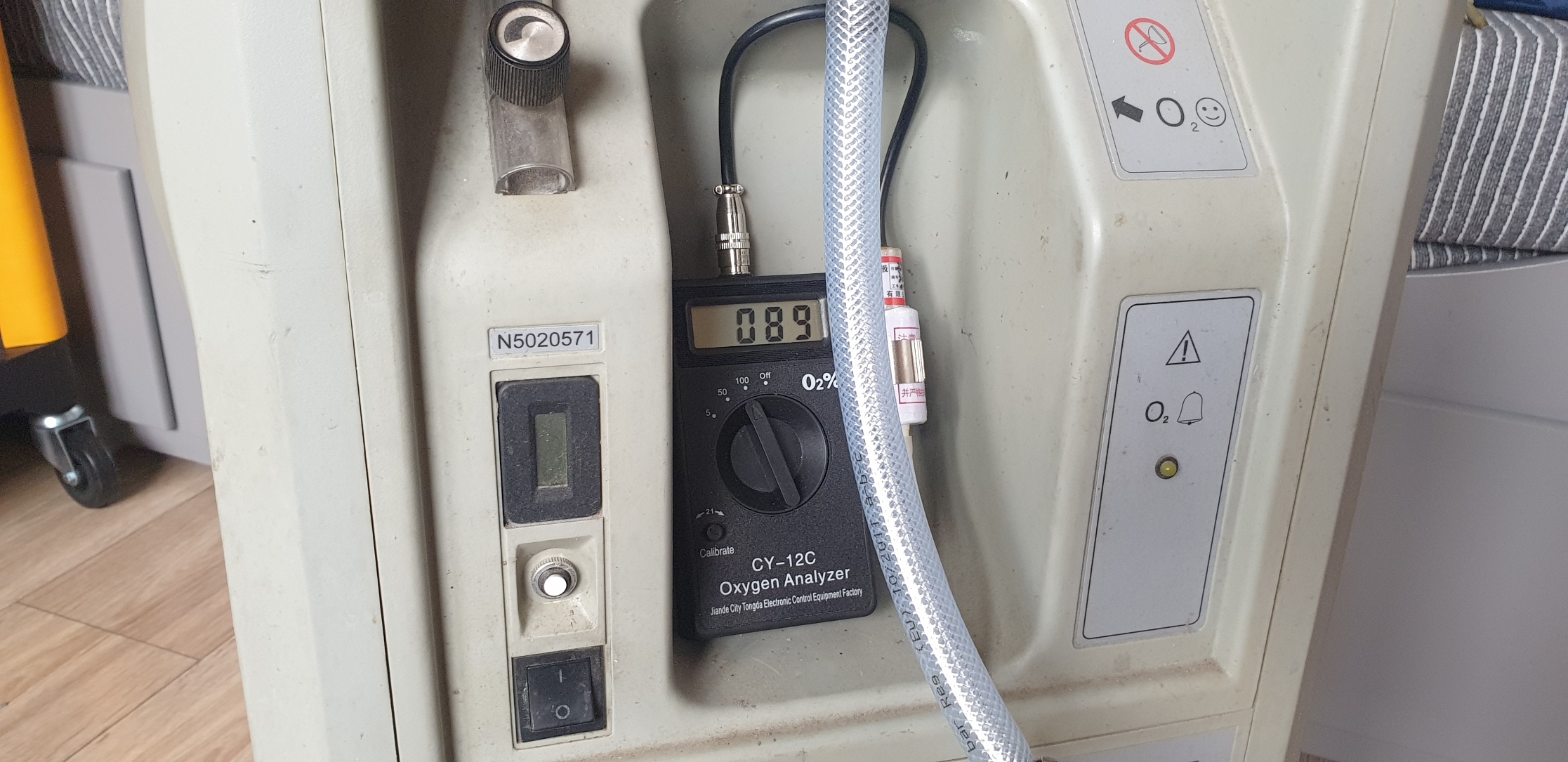

img_69da2fae234969.09891020.jpg · typ: before · oryginał

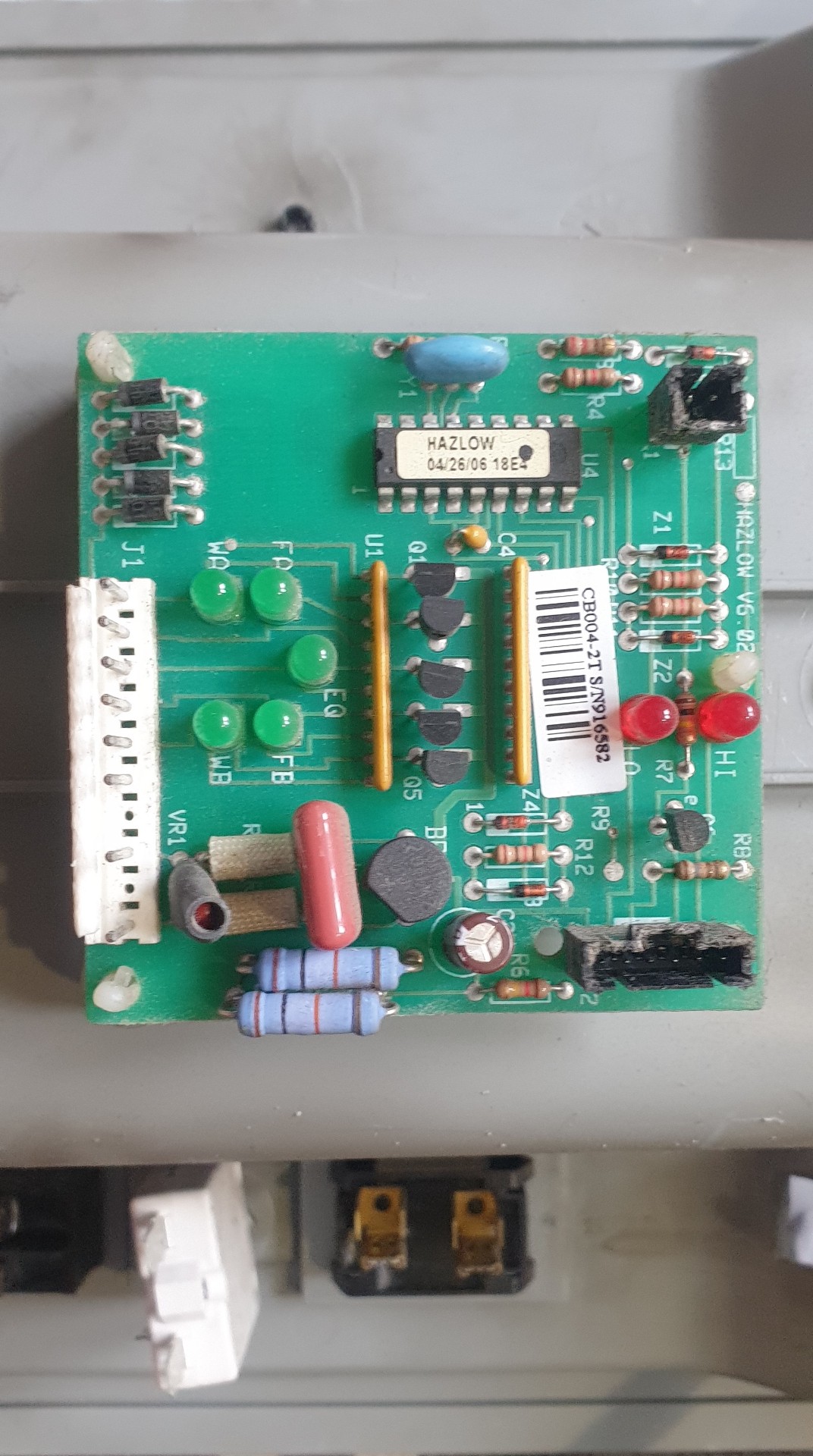

img_69ddfe03083027.78914714.jpg · typ: during · elektronika sterująca (THT) · oryginał

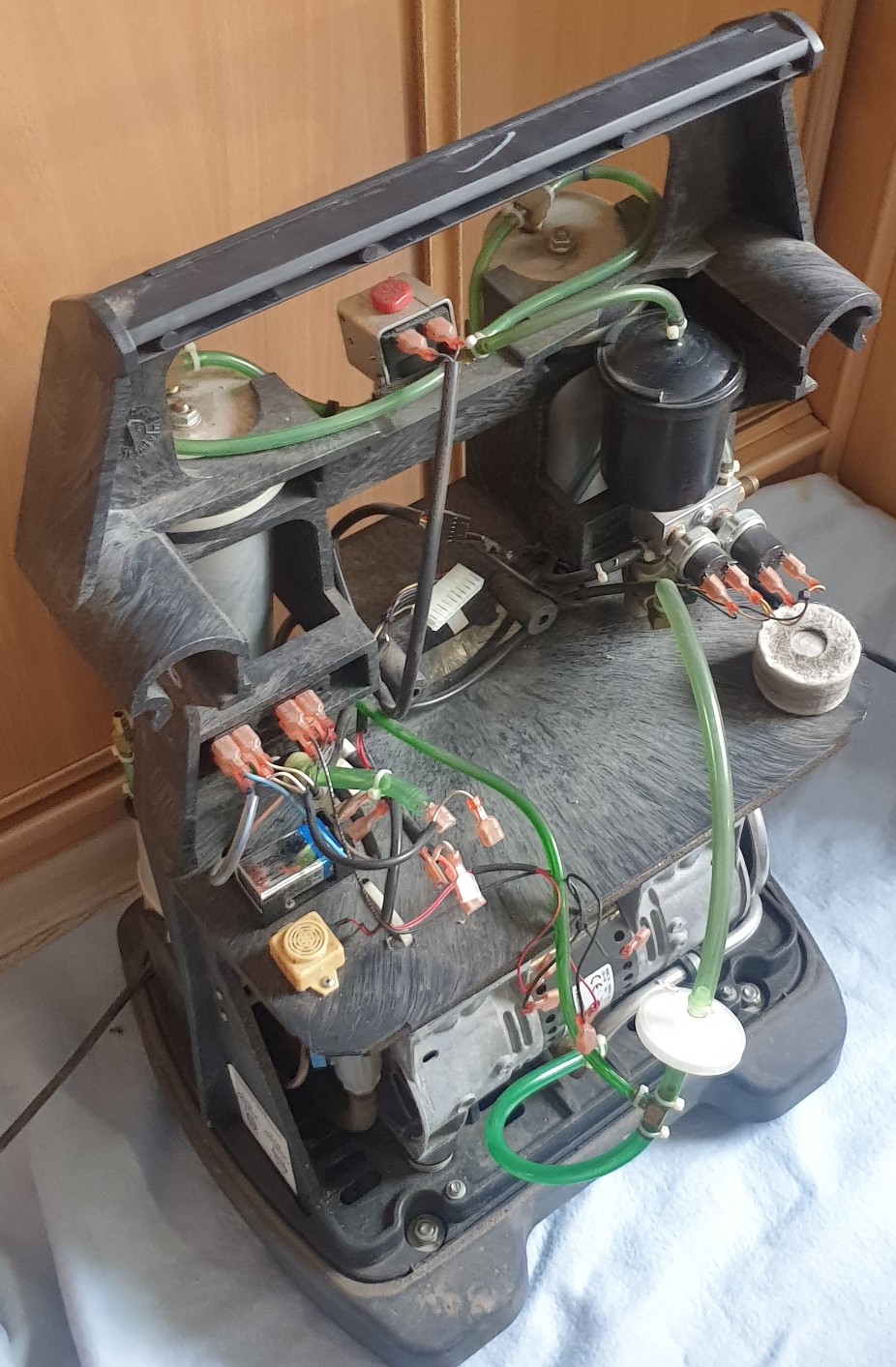

img_69ddfe22daa731.85677609.jpg · typ: during · oryginał

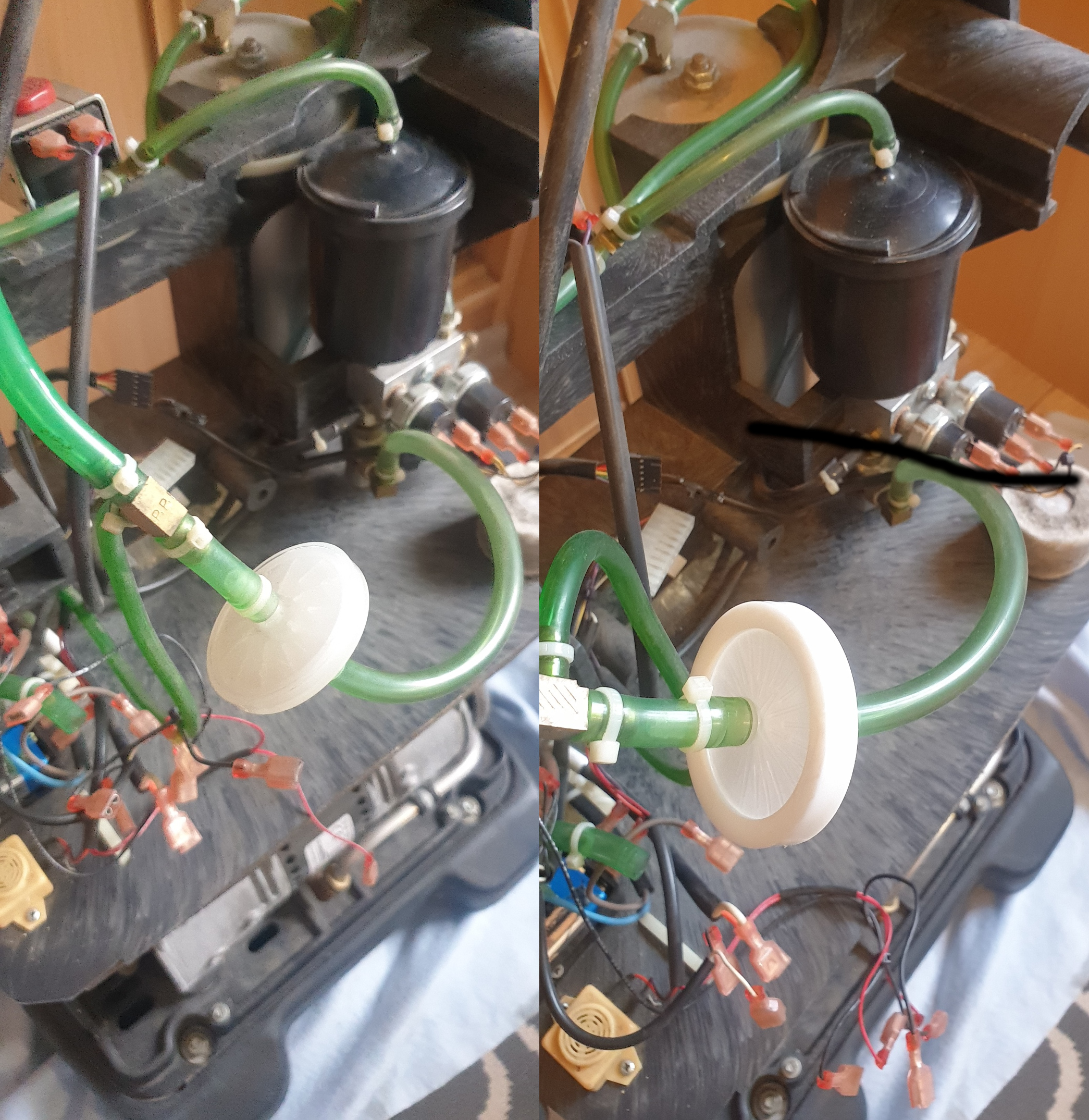

img_69ddfe5d859ff9.28420964.jpg · typ: during · wymiana filtra antybakteryjnego · oryginał

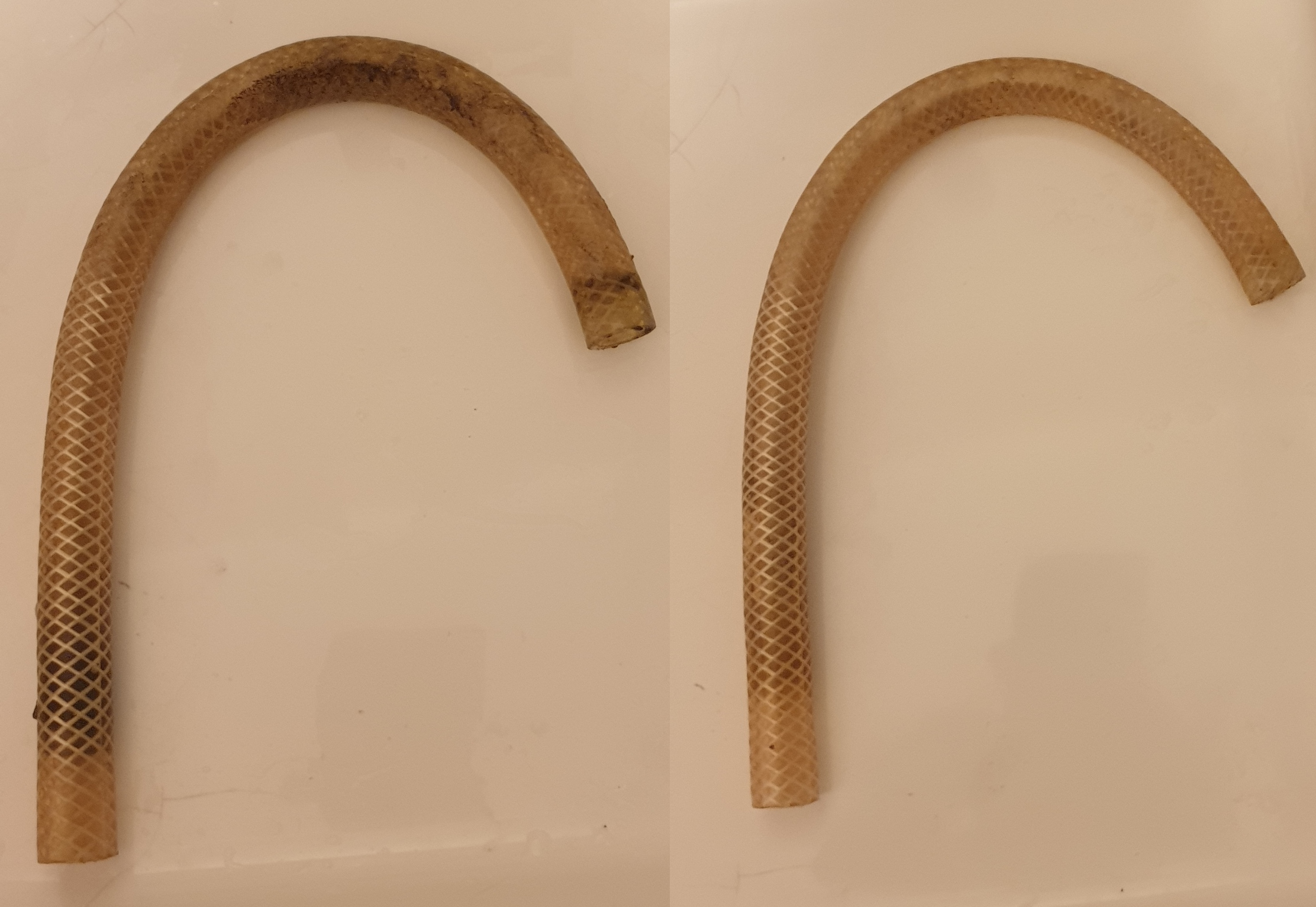

img_69dfee306150c9.78898862.jpg · typ: during · Brudny wewnątrz wąż dolotowy kompresora · oryginał

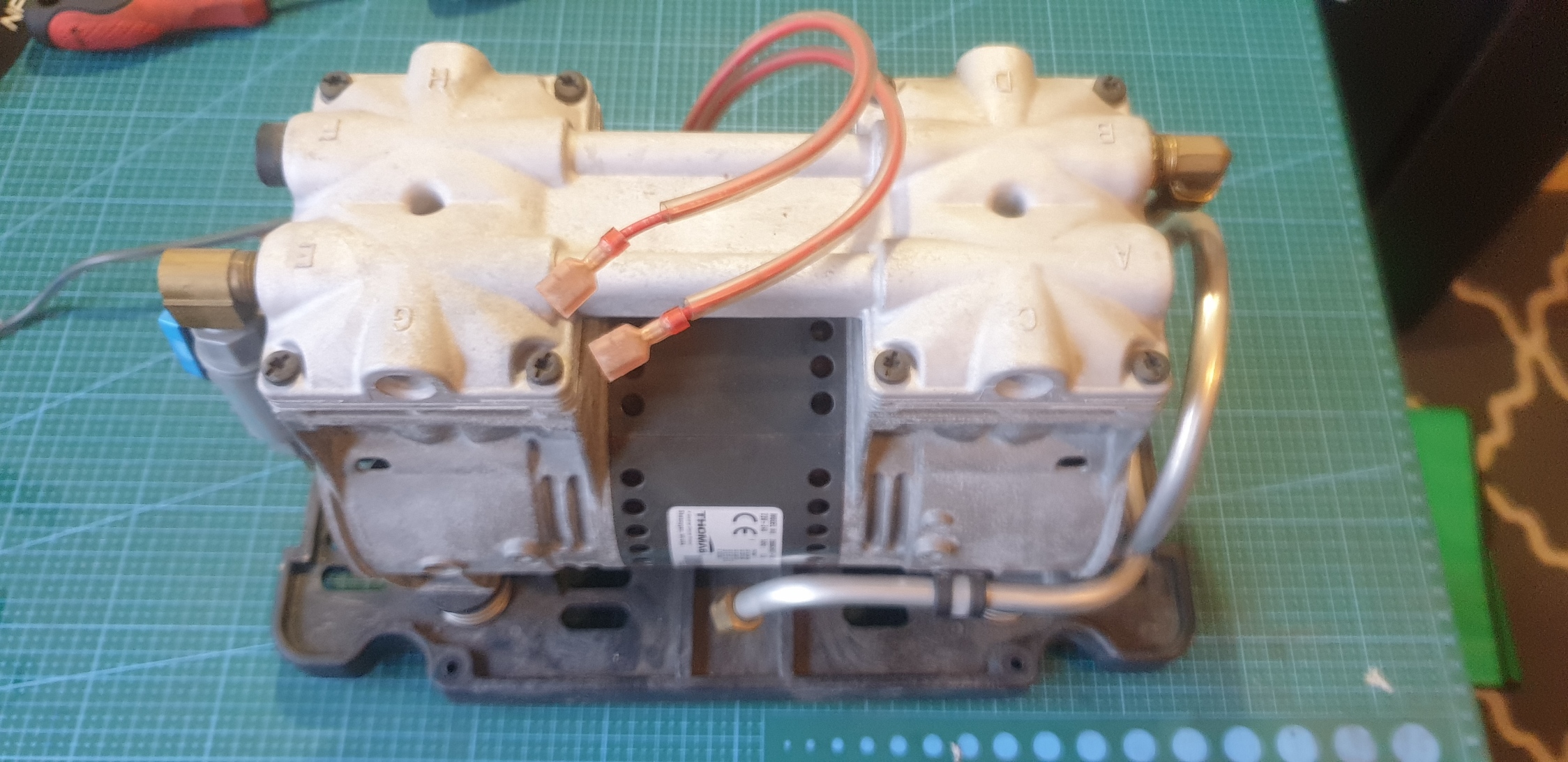

img_69dfee7b92dff6.91341027.jpg · typ: during · kompresor na tapet · oryginał

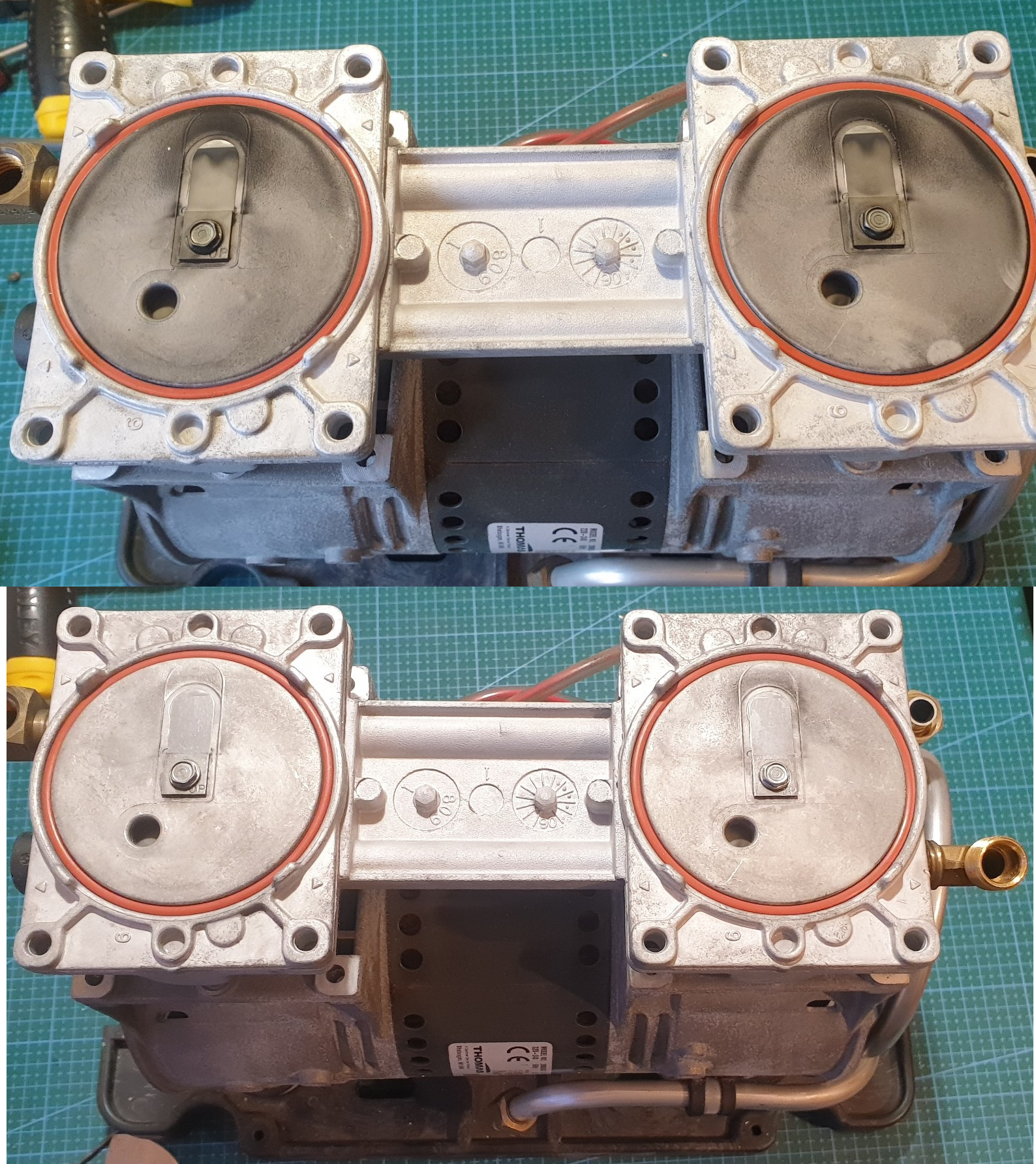

img_69dff55b743d18.46988706.jpg · typ: during · dolne zawory wyczyszczone · oryginał

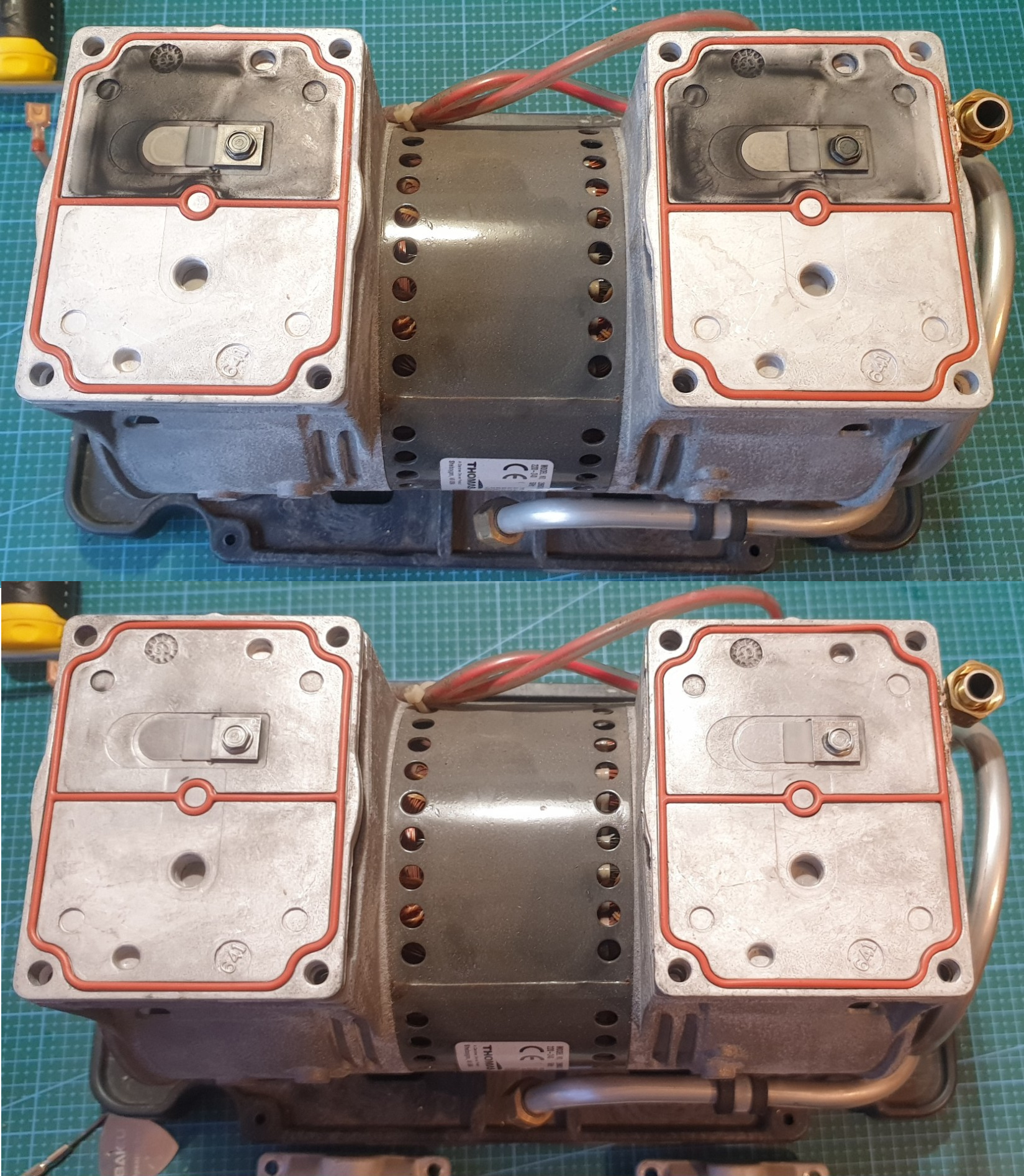

img_69dff57593fd74.71548410.jpg · typ: during · górne zawory wyczyszczone · oryginał

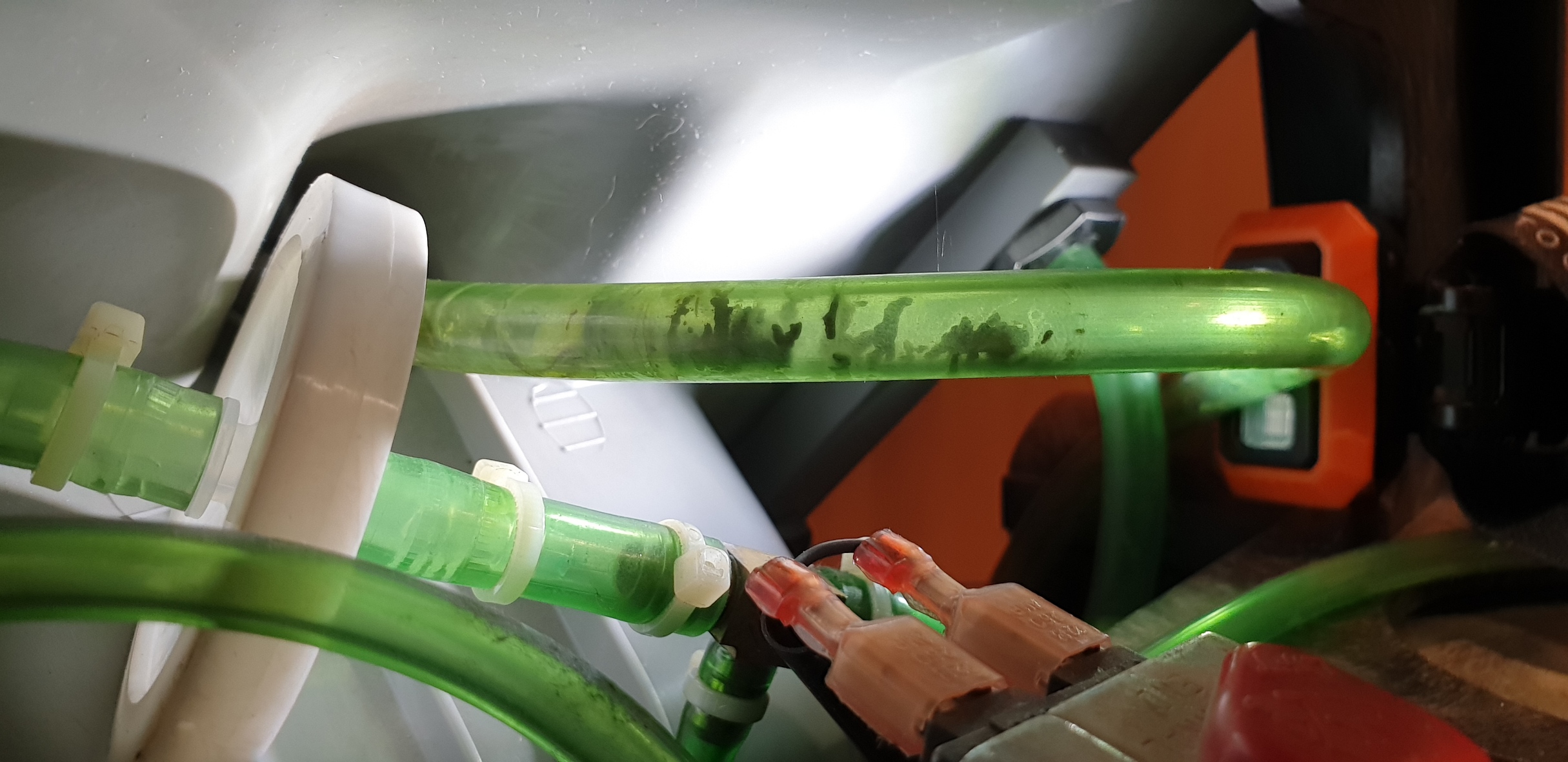

img_6a8cb0c844b069.52867412.jpg · typ: before · oryginał

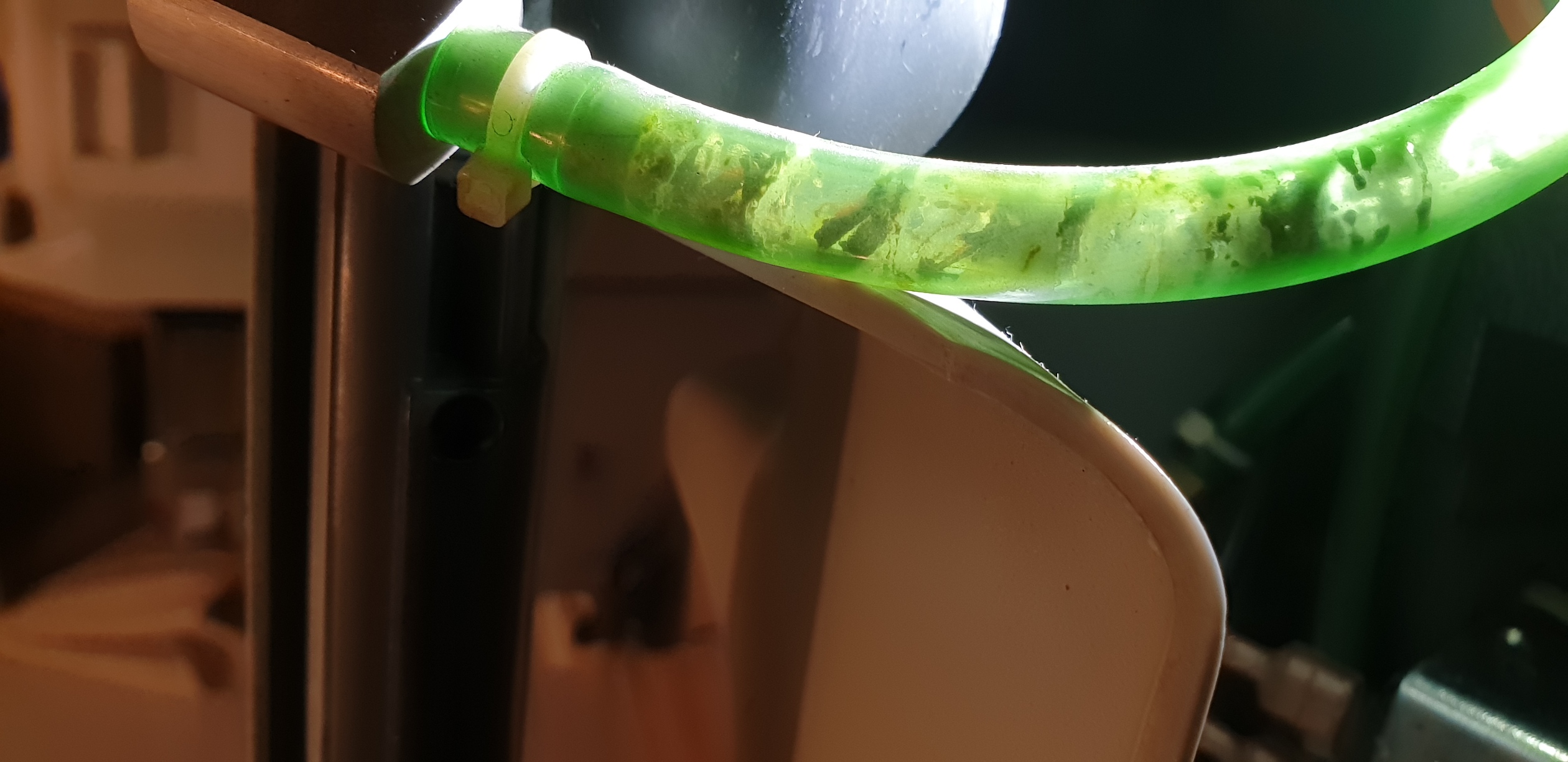

img_6a8cb0d2b18fc2.90544690.jpg · typ: before · oryginał

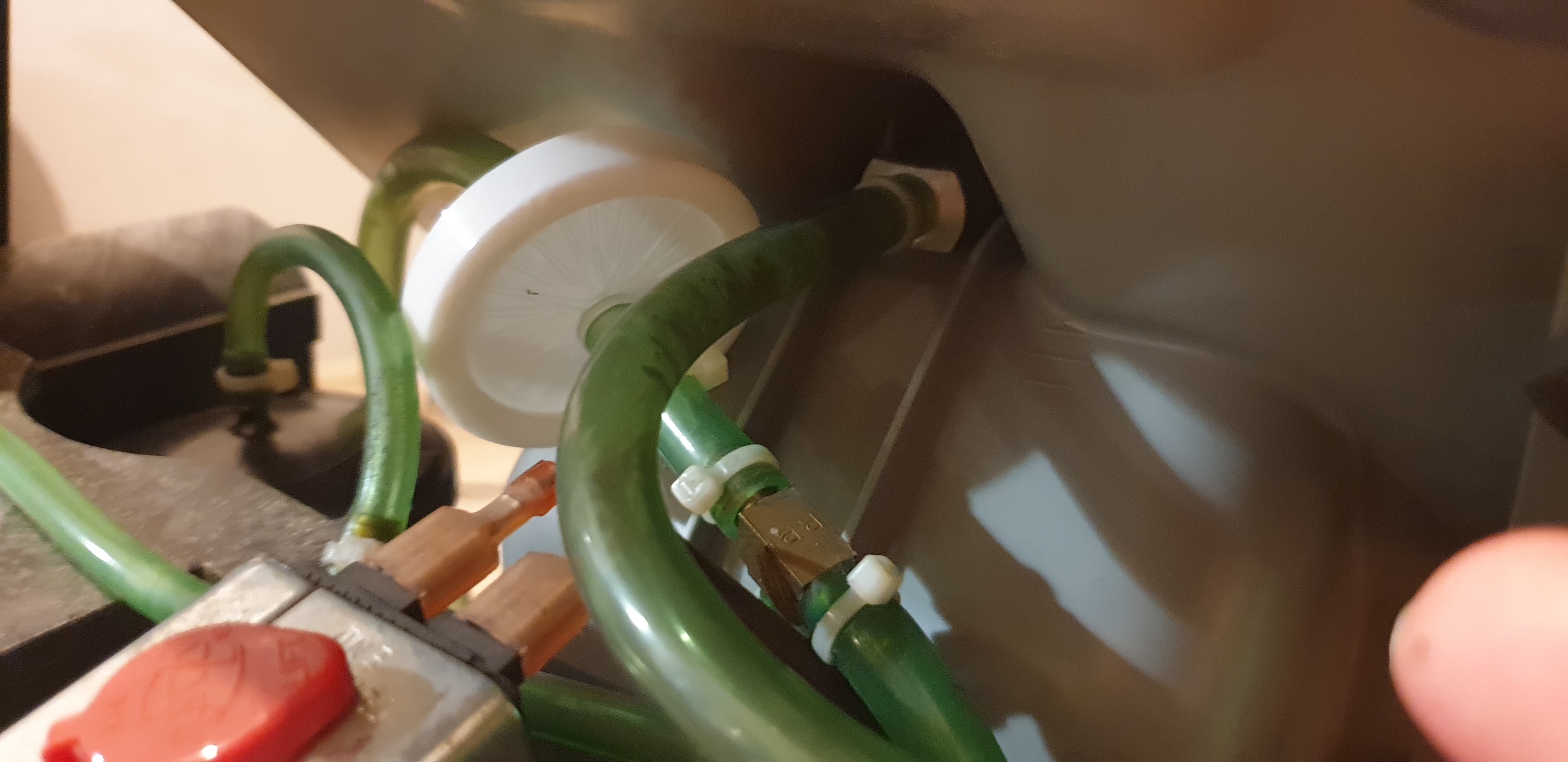

img_6a8cb0e0d14712.22772763.jpg · typ: before · oryginał
img_6a8cb0efbf2421.08173060.jpg · typ: before · oryginał

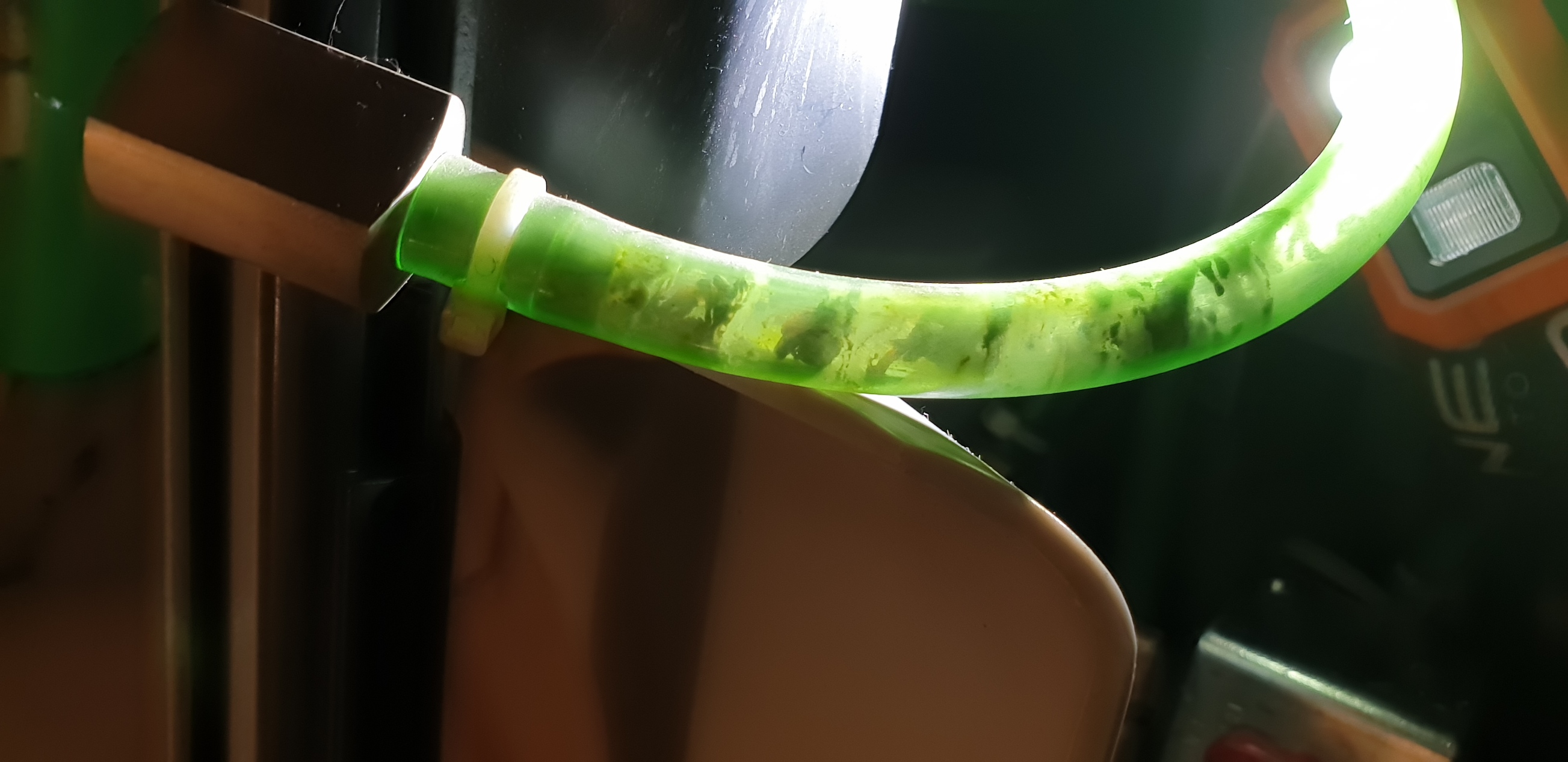

img_6a8cb0fcc50503.50570766.jpg · typ: before · oryginałA21A220073KS · DeVilbiss1025
| SN | A21A220073KS | Marka | DeVilbiss1025 |
|---|---|---|---|
| Data (wpisy) | 2026-07-09 | Status | zaplacone |
| LP | 73 | Przebieg (h) | 5414 |
| Opis naprawy | 463 - połamane różne gniazda na śruby - kolumny mimo niewielkiej wagi do wymiany - tylko 30% O2 Wymienione filtry: wlotowy (hepa) i wylotowy (antybakteryjny). Wymieniony zeolit. Dorobone wyjście azotu. Dorobione wyjście na rurki odwróconej osmozy. | ||
Zdjęcia: 6/6 w bazie (wszystkie osadzone)

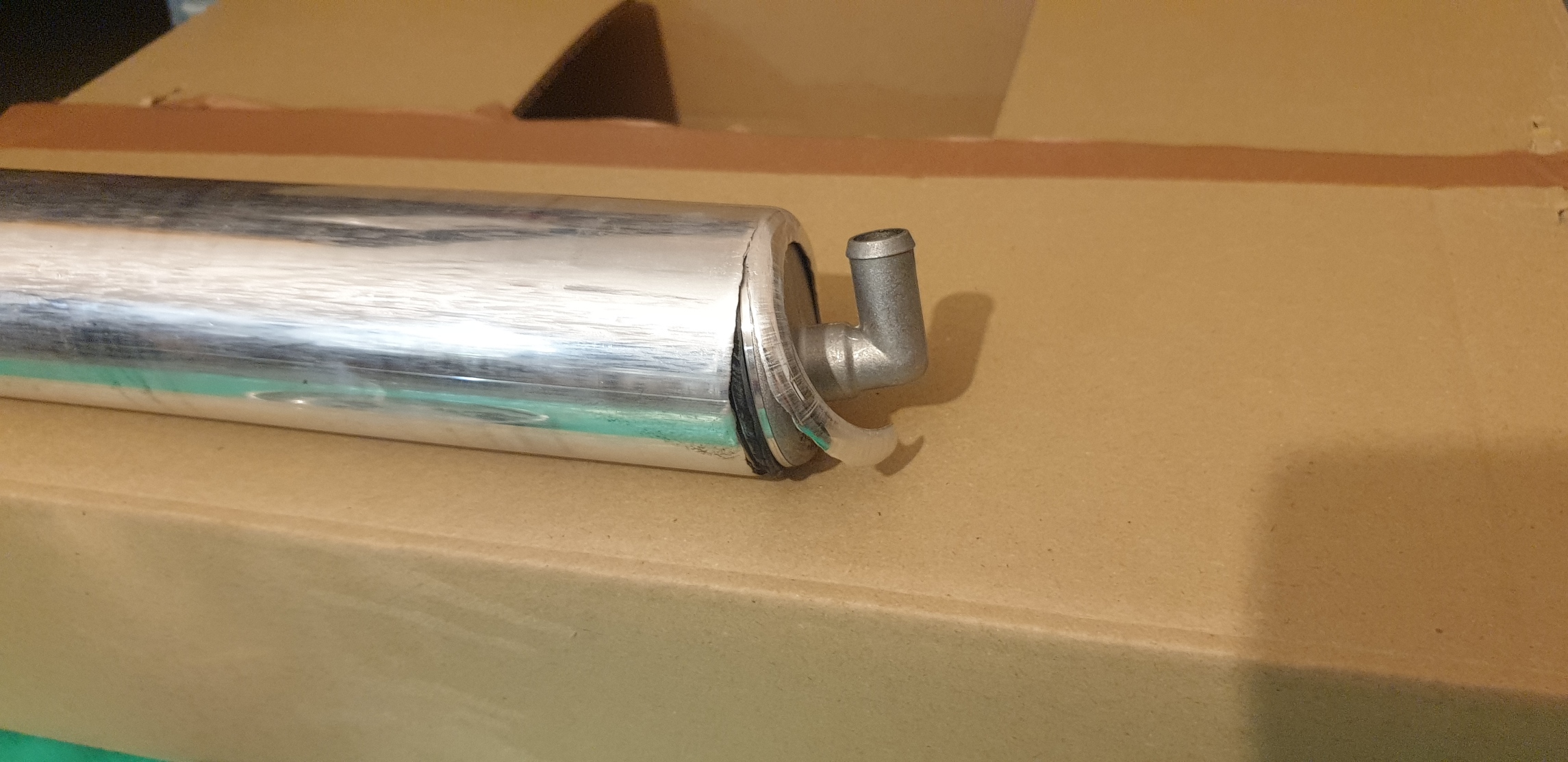

img_6a51134c5c8b71.02453968.jpg · typ: before · oryginał

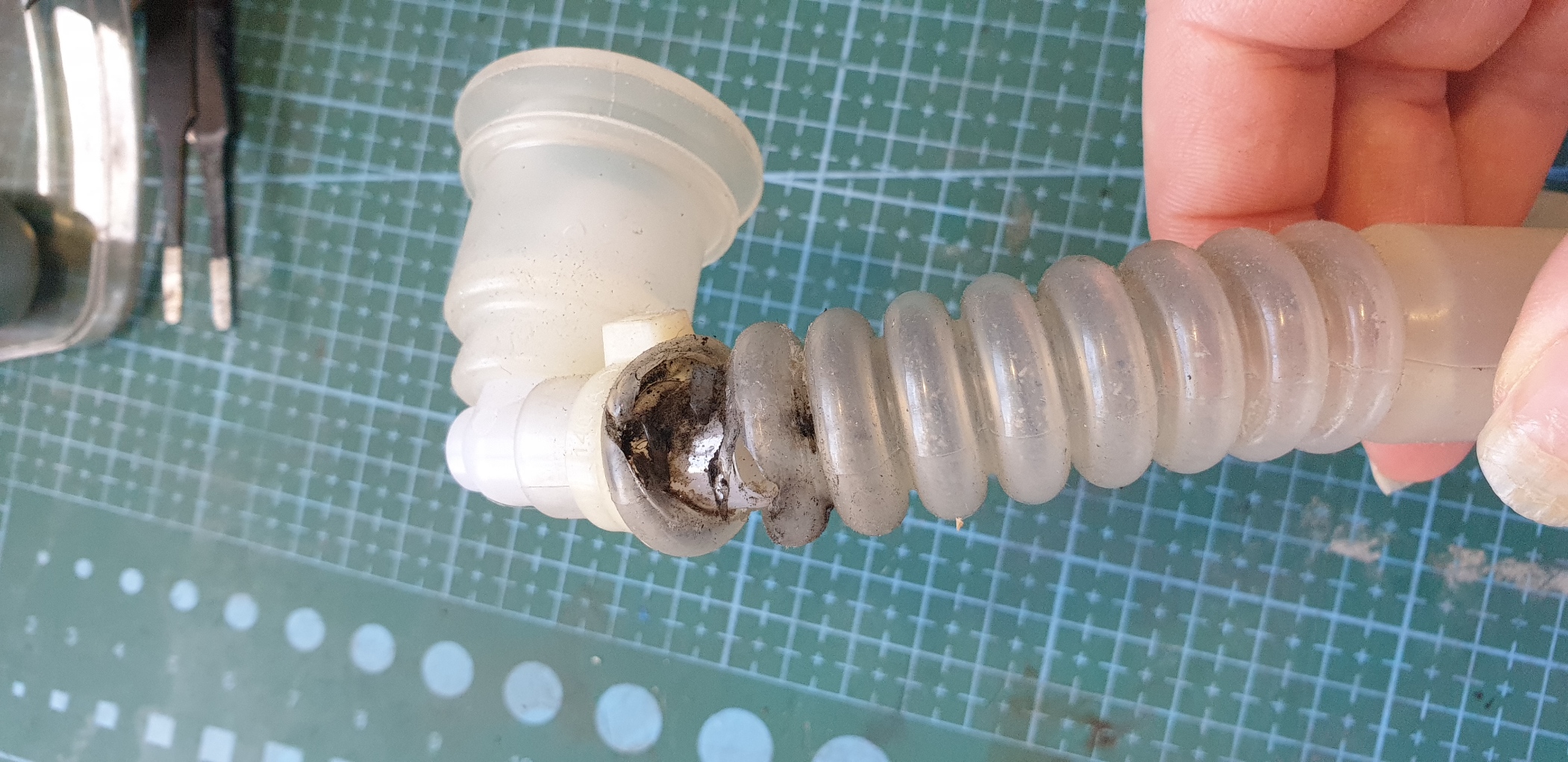

img_6a51135e86ade6.62003770.jpg · typ: before · oryginał

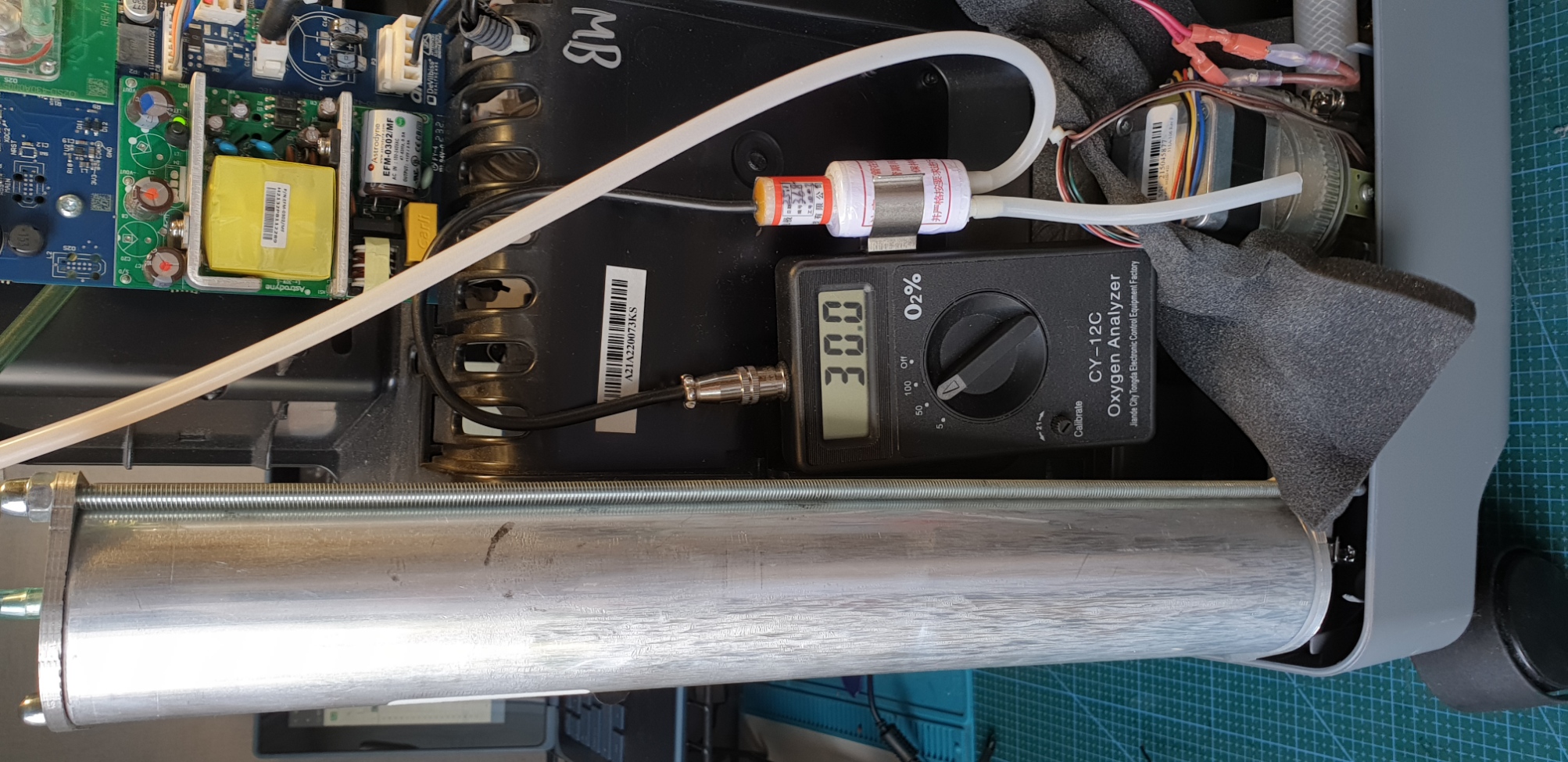

img_6a51136e4ae482.22490599.jpg · typ: before · oryginał

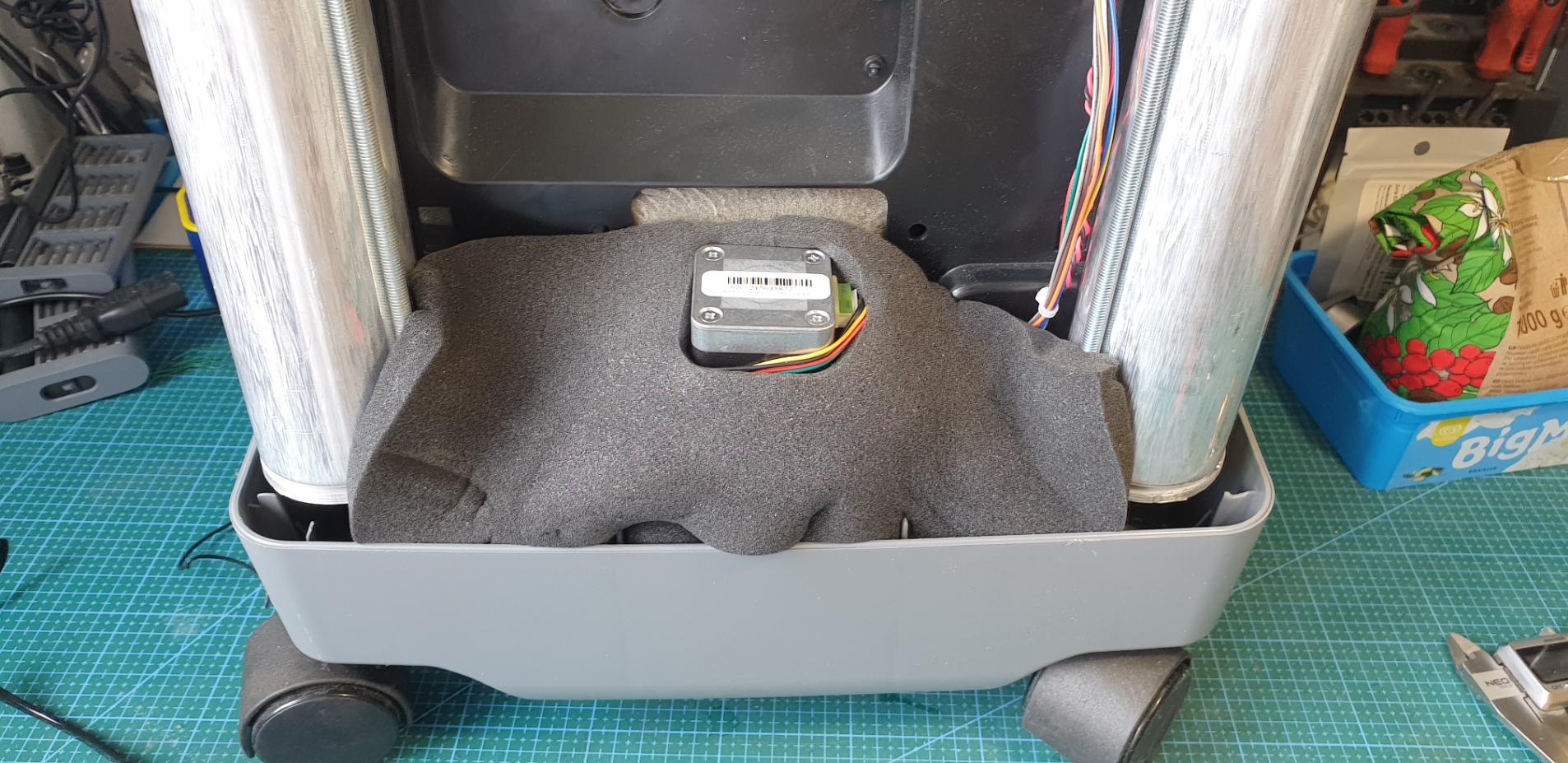

img_6a566d0f5e34c7.06244914.jpg · typ: during · W środku bardzo czysto · oryginał

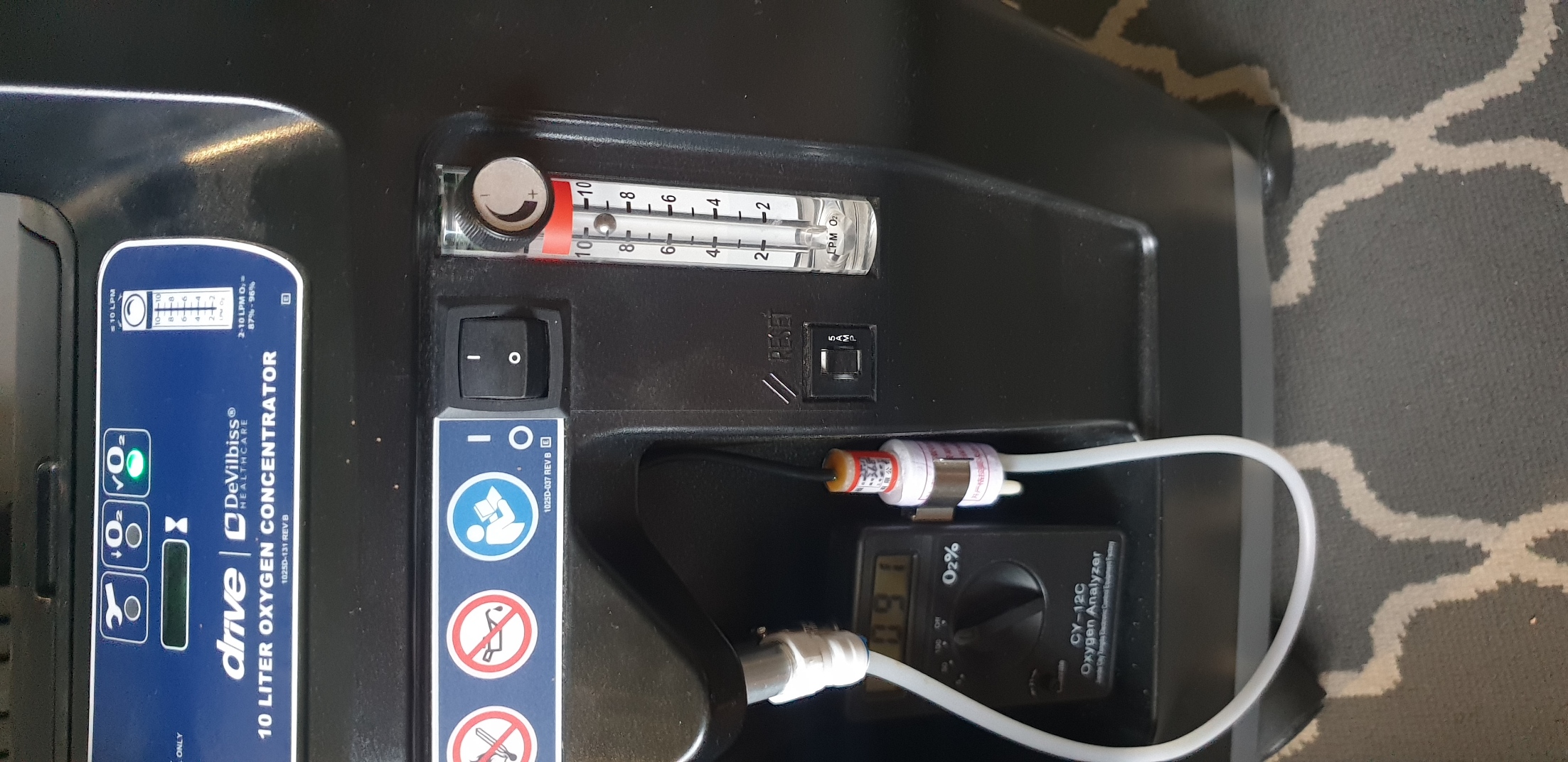

img_6a566d7871c1e7.04465121.jpg · typ: after · 91% przy 9L · oryginał

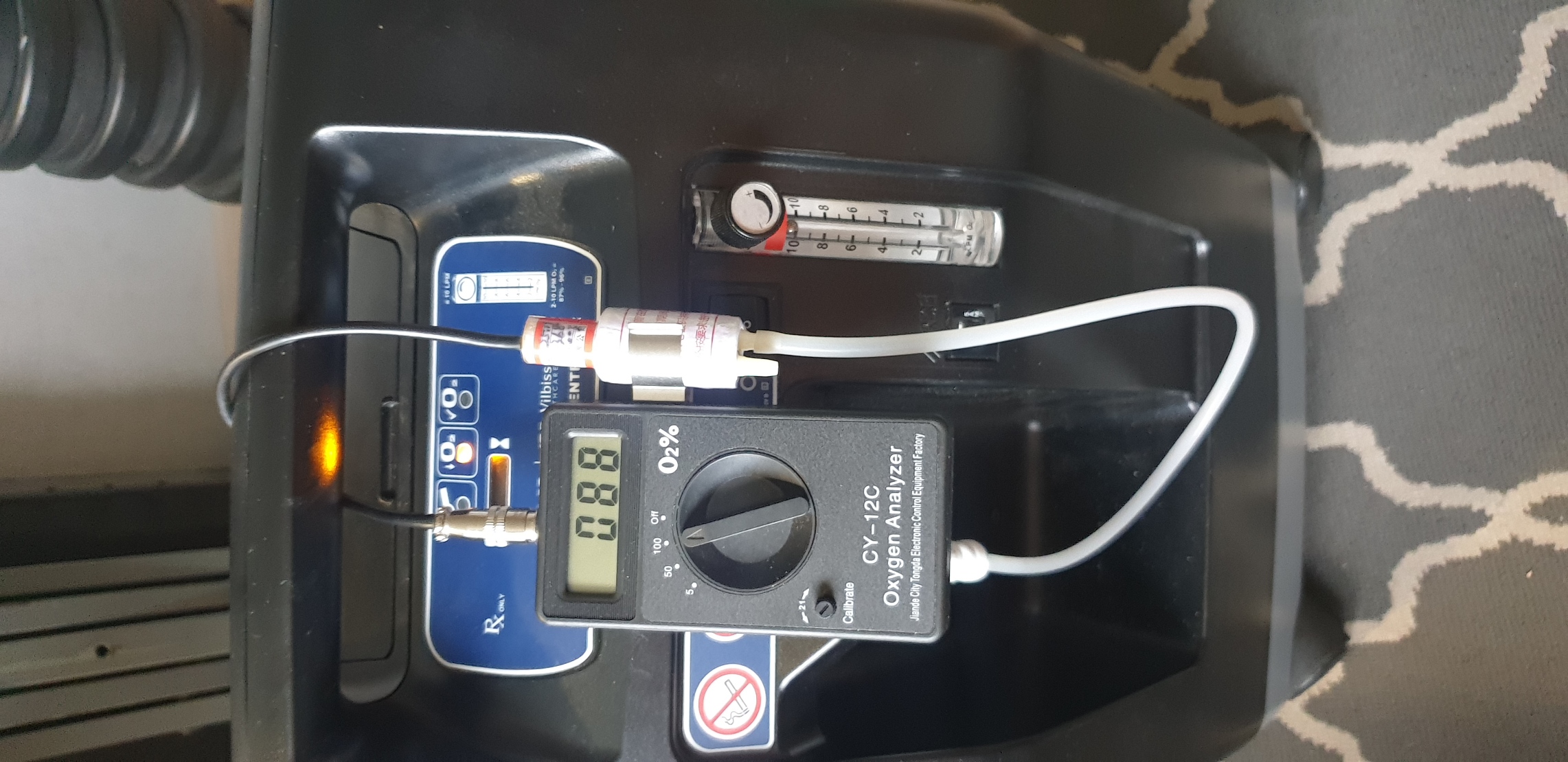

img_6a566dfbe24141.07549486.jpg · typ: after · tylko 88$ przy 10L (żółta kontrolka) · oryginałŹródła
